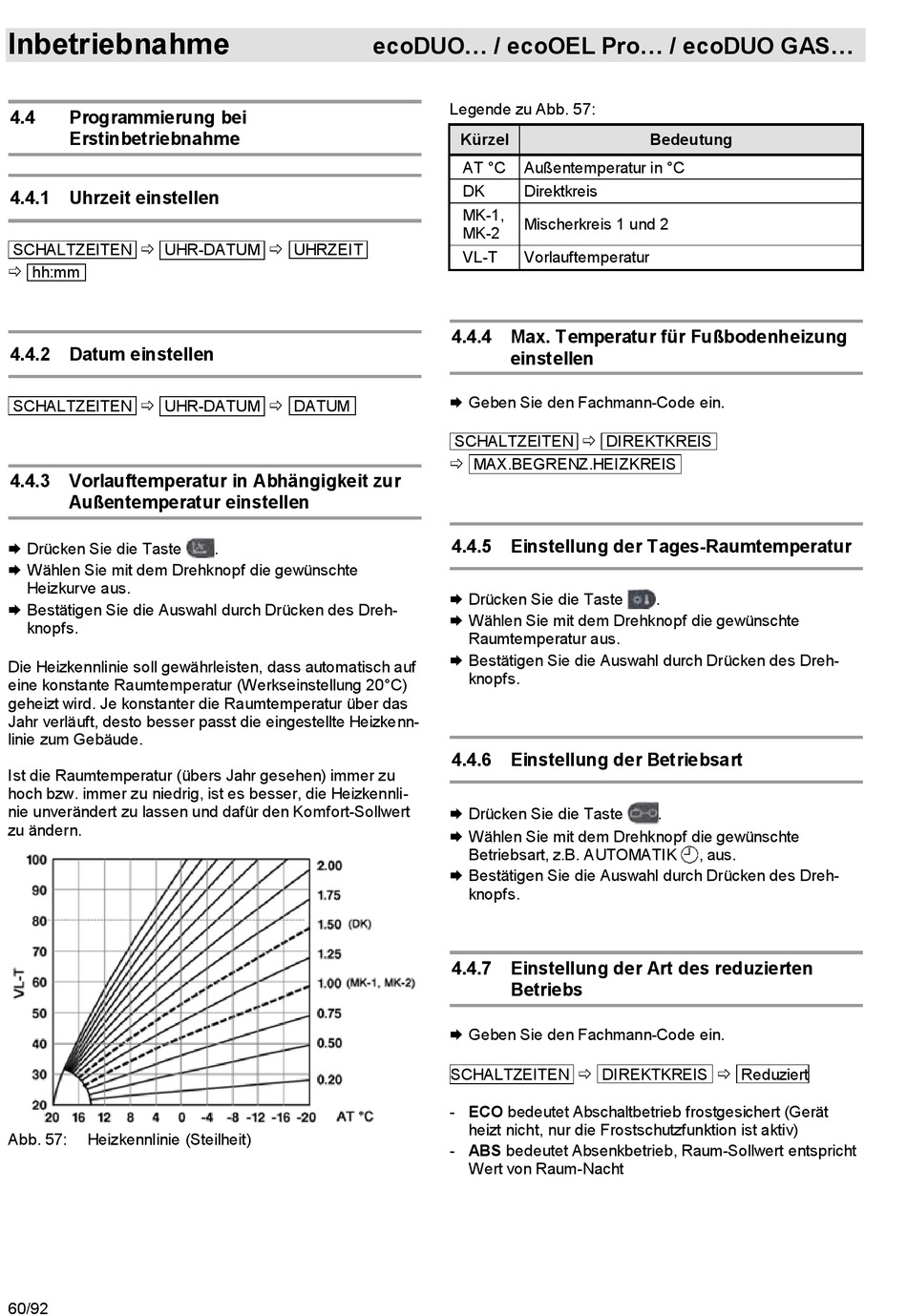

Inbetriebnahme
4.4
Programmierung bei
Erstinbetriebnahme
4.4.1 Uhrzeit einstellen
SCHALTZEITEN UHR-DATUM UHRZEIT
hh:mm
4.4.2 Datum einstellen
SCHALTZEITEN UHR-DATUM DATUM
4.4.3 Vorlauftemperatur in Abhängigkeit zur
Außentemperatur einstellen
Drücken Sie die Taste
Wählen Sie mit dem Drehknopf die gewünschte
Heizkurve aus.
Bestätigen Sie die Auswahl durch Drücken des Dreh-
knopfs.
Die Heizkennlinie soll gewährleisten, dass automatisch auf
eine konstante Raumtemperatur (Werkseinstellung 20°C)
geheizt wird. Je konstanter die Raumtemperatur über das
Jahr verläuft, desto besser passt die eingestellte Heizkenn-
linie zum Gebäude.
Ist die Raumtemperatur (übers Jahr gesehen) immer zu
hoch bzw. immer zu niedrig, ist es besser, die Heizkennli-
nie unverändert zu lassen und dafür den Komfort-Sollwert
zu ändern.
Abb. 57:
Heizkennlinie (Steilheit)
60/92
ecoDUO... / ecoOEL Pro... / ecoDUO GAS...
.
Legende zu Abb. 57:
Kürzel
AT °C
Außentemperatur in °C
DK
Direktkreis
MK-1,
Mischerkreis 1 und 2
MK-2
VL-T
Vorlauftemperatur
4.4.4 Max. Temperatur für Fußbodenheizung
einstellen
Geben Sie den Fachmann-Code ein.
SCHALTZEITEN DIREKTKREIS
MAX.BEGRENZ.HEIZKREIS
4.4.5 Einstellung der Tages-Raumtemperatur
Drücken Sie die Taste
Wählen Sie mit dem Drehknopf die gewünschte
Raumtemperatur aus.
Bestätigen Sie die Auswahl durch Drücken des Dreh-
knopfs.
4.4.6 Einstellung der Betriebsart
Drücken Sie die Taste
Wählen Sie mit dem Drehknopf die gewünschte
Betriebsart, z.B. AUTOMATIK
Bestätigen Sie die Auswahl durch Drücken des Dreh-
knopfs.
4.4.7 Einstellung der Art des reduzierten
Betriebs
Geben Sie den Fachmann-Code ein.
SCHALTZEITEN DIREKTKREIS Reduziert
- ECO bedeutet Abschaltbetrieb frostgesichert (Gerät
heizt nicht, nur die Frostschutzfunktion ist aktiv)
- ABS bedeutet Absenkbetrieb, Raum-Sollwert entspricht
Wert von Raum-Nacht
Bedeutung
.
.
, aus.
