Externer Monitor (7 Zoll) Antriebseinheit (optional)
Der externe Monitor 7 Zoll kann mit einer Monitorhalterung an die Antriebseinheit
montiert werden. Dadurch hat der Benutzer während des Aushärtevorgangs das
Videobild im Überblick. Das Videokabel muss separat, an der Kabelverlegung der
Antriebseinheit befestigt werden. Die Befestigung der Monitorhalterung erfolgt mit 2
Zylinderschrauben M6x20 direkt an dem Kamlock 6 Zoll Anschluss der
Antriebseinheit.
Die Stromversorgung des Monitors erfolgt über den internen Akku des Monitors oder
über das mitgelieferte Netzteil (230V), was sich im Transportkoffer des Monitors
befindet.
9

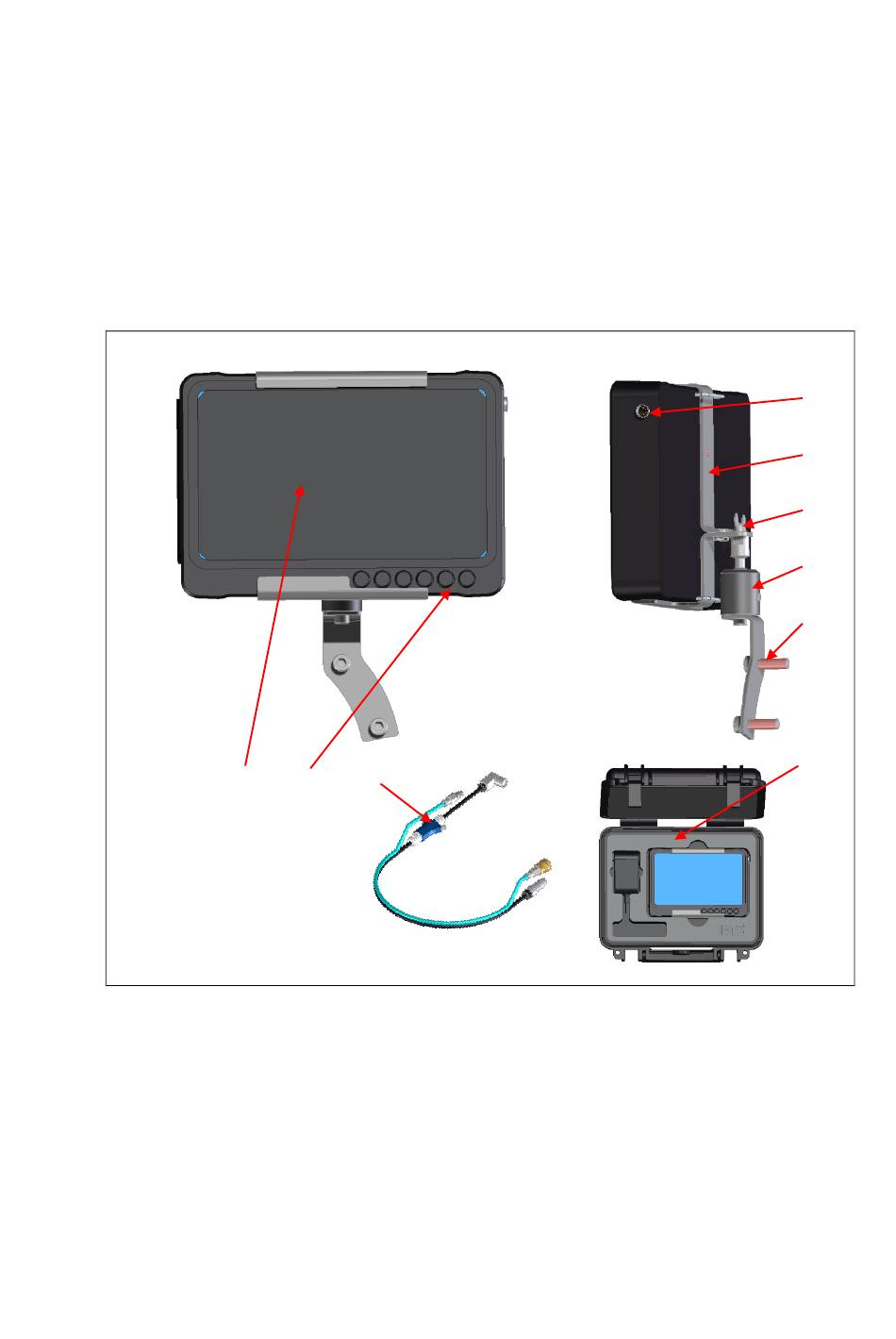

Abbildung 22 Externer Monitor für Antriebseinheit
1
Videokabel Anschluss
2
Obere und Untere Halterung für Monitor
3
Flügelmutter zum Lösen oder fixieren für das Kugelgelenk
4
Kugelgelenk
5
Zylinderschraube M6x20
6
Transportkoffer für Monitor mit Halterung und Netzteil (230V)
7
Kombiniertes Anschlusskabel für Antriebseinheit mi Videokabel (10 m)
8
Monitor 7 Zoll mit Bedienelemente
9
Displayschutzfolie mit Entspiegelung
8
7
72
1
2
3
4
5
6
