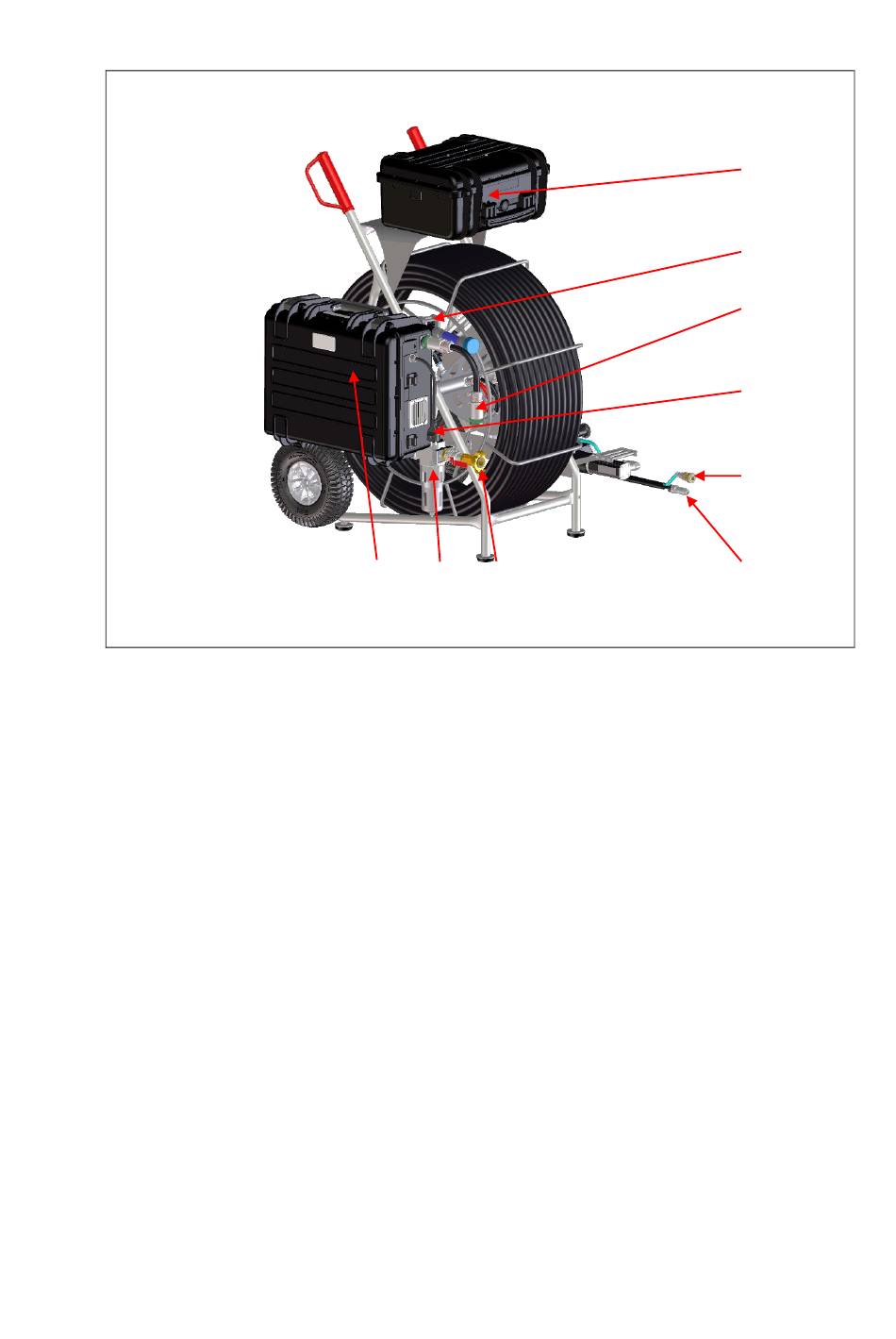

Abbildung 6 Aufbau UV-Aushärtetrommel Versorgungskoffer Seite
8 Halterung für Bedienkoffer mit Kreuzgriffschraube
9 Führungsrolle für Aushärtekabel
10 Verbindungskabel des Versorgungskoffer zur Aushärtetrommel
11 Netzanschlussstecker des Versorgungskoffer (Gerätestecker CEE 7/4).
12 Druckluft-Kupplungsbuchse der Messleitung für Drucksensor zur Kabeltrommel
13 Elektrischer Verbindungsstecker der Antriebseinheit zur Kabeltrommel
14 Anschluss der Druckluftversorgung mit Kugelhahn
15 Feinfilter der Druckluftversorgung
16 Versorgungskoffer mit Halterung zum Einhängen an die Aushärtetrommel
16 15 14
30
8
9
10
11
12
13
