Aufbau Antriebseinheit; Abbildung 10 Aufbau Antriebseinheit - IMS ROBOTICS MICRO cure Betriebsanleitung

5.5

Aufbau Antriebseinheit

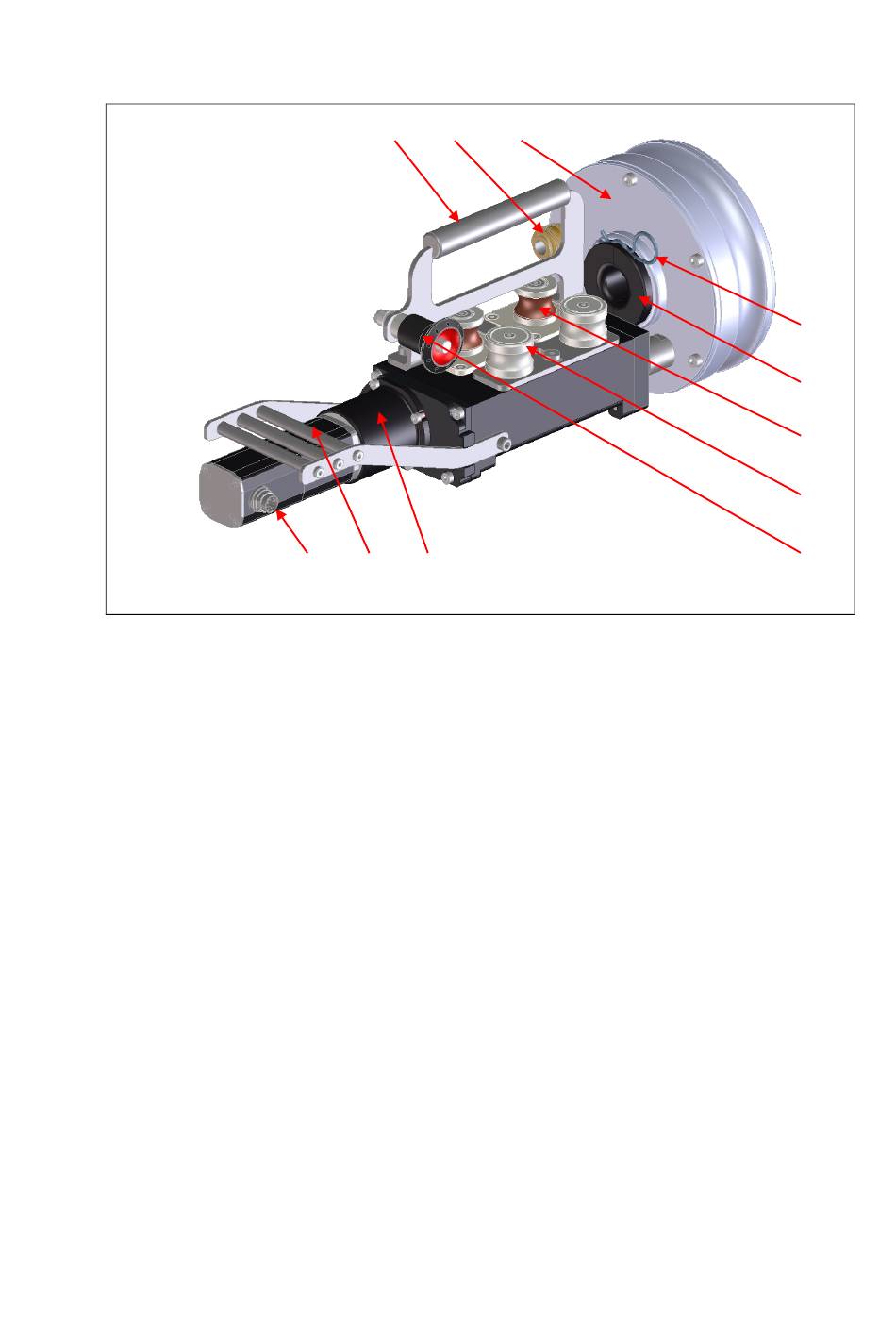

Abbildung 10 Aufbau Antriebseinheit

1 Transportgriff der Antriebseinheit
2 Anschluss der Messleitung für Drucksensor
3 Anschluss Kamlock 6 Zoll für Y-Stück Inversionstrommel
4 Federstecker (zur Sicherung des Schlaucheinsatzes)
5 Schlaucheinsatz (2 Hälften)
6 Antriebsrollen
Führungsrollen für Aushärtekabel (Anpresskraft an Aushärtekabel wird über die
7
Spanneinheit verstellt)
8 Schnellverschluss mit obere Führungsrolle für Aushärtekabel
9 Motor der Antriebseinheit
10 Führungsschiene Aushärtekabel
11 Anschluss für Steuerkabel der Antriebseinheit
1 2
11 10 9
41
3
4
5
6
7
8
