5.3

Aufbau Versorgungskoffer

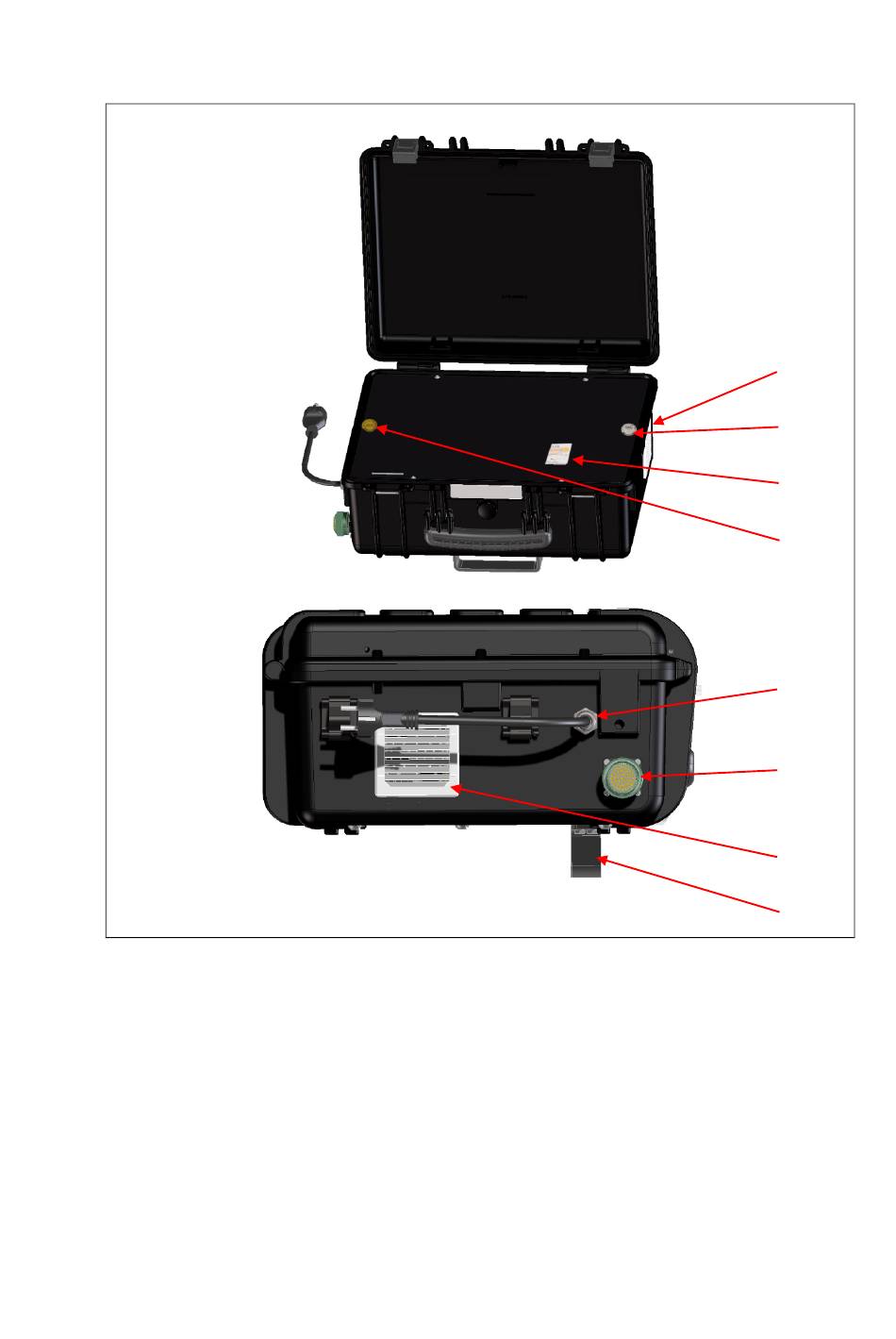

Abbildung 7 Aufbau Versorgungskoffer

Lüftungseintritt mit Lüftermotor und Umgebungstemperatursensor im Inneren
1
des Versorgungskoffers
2 IMS-Sicherheitssiegel der elektrischen Ausrüstung im Versorgungskoffer
3 Leistungsschutzschalter mit FI-Schutzschalter
4 Prüfsiegel der elektrischen Ausrüstung
5 Stromversorgung / Netzanschlussstecker (Gerätestecker CEE 7/4)
Anschluss für Verbindungskabel zur UV-Aushärtetrommel (41 polig) oder fest
6
angeschlossenes Verbindungskabel
7 Lüftungsaustritt
8 Haltebügel für die Befestigung an der UV-Aushärtetrommel
34
1
2
3
4
5
6
7
8
