Zubehörkoffer; Abbildung 16 Zubehörkoffer - IMS ROBOTICS MICRO cure Betriebsanleitung

8.1 Zubehörkoffer
Der Zubehörkoffer dient als Transportkoffer für die UV-Lichtquellen. Und beinhaltet
das dazugehörige Werkzeug mit O-Ringen und Ersatzgläser für die UV-Lichtquellen.
16 15 14

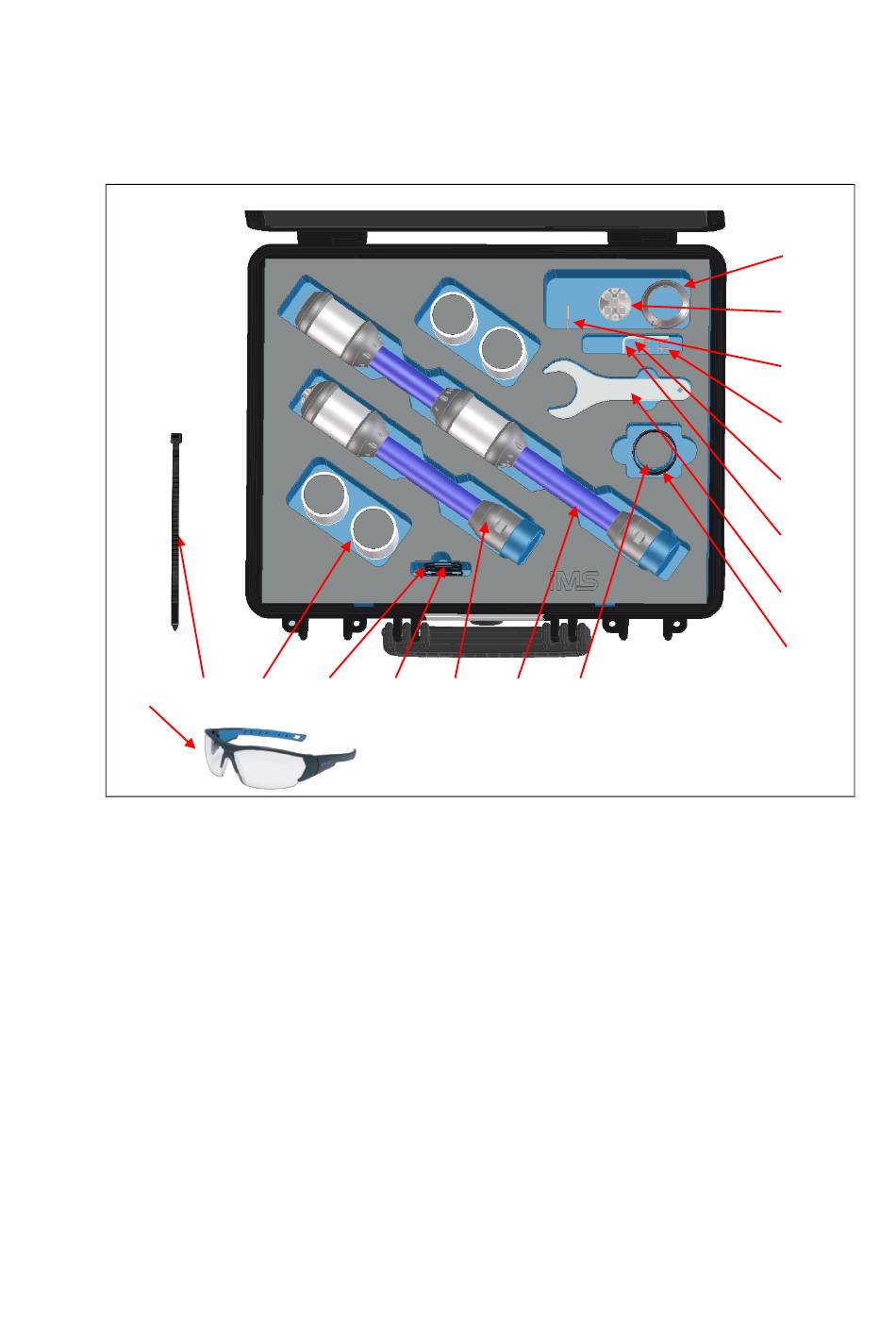

Abbildung 16 Zubehörkoffer
1 Zugdeckel für UV-Lichtquelle (400W / 800W)
2 Kameramodul (optional)
3 Innensechskantschlüssel 2,5 mm
4 Zylinderschrauben M3x8 (4 Stück)
5 Innensechskantschlüssel 2 mm
6 Innensechskantschlüssel 1,5 mm
7 Schlüssel 38 mm (2 Stück)
8 O-Ring 41x1, Längenausgleich für Glas (8 Stück)
9 O-Ring 41x1,5, Längenausgleich für Glas (8 Stück)
10 UV-Lichtquelle 2 x 4x100W (800 Watt) optional erhältlich
11 UV-Lichtquelle 4 x100W (400 Watt)
12 Glas Ø 45 mm (AD45) (4 Stück)
13 O-Ring 38x1,
14 O-Ring 38x1,5, Schwingungsausgleich für Glas (8 Stück)
15 Kabelbinder (UV-Beständig 3,6x150 mm) (20 Stück)
16 UV-Schutzbrille 400 nm, nach DIN EN 170
13 12 11
Schwingungsausgleich für Glas (8 Stück)
67
10 9
1
2
3
4
5
6
7
8
