14.3 Austausch Deckelhälfte
In der Deckelhälfte befinden sich die Kühlöffnungen / Bohrungen an dem die
Druckluft entweichen kann. Bei Beschädigung oder Verschleiß kann die Deckelhälfte
ausgetauscht werden (Deckelhälften müssen immer paarweise getauscht werden).
4

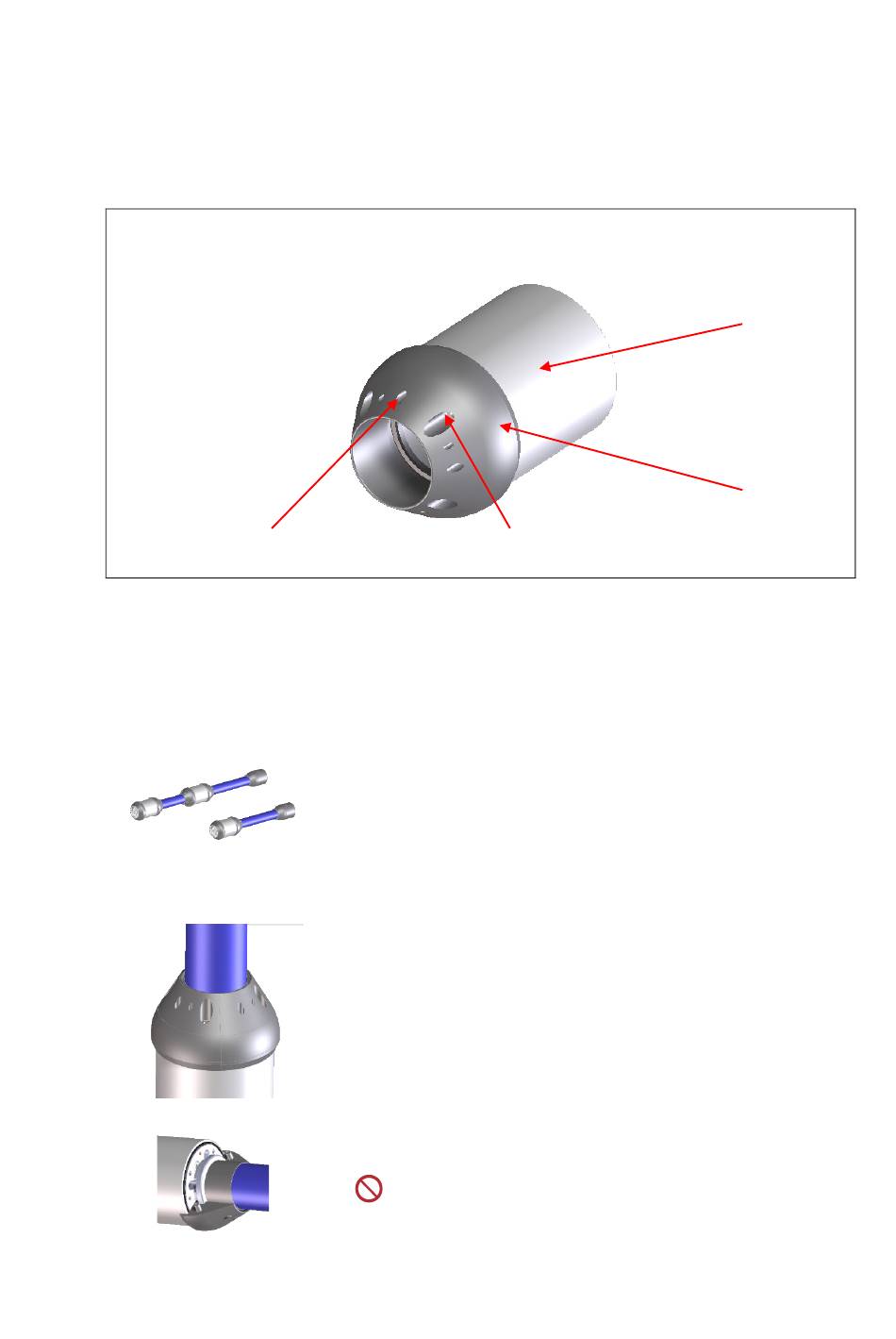

Abbildung 66 Austausch Deckelhälfte
1 Glas Ø 45 mm
2 Deckelhälfte geteilt
3 Zylinderkopfschrauben M5x14
4 Kühlöffnungen / Bohrungen für die entweichende Druckluft
3
1. Die UV-Lichtquelle mit Aushärtekabel auf eine
feste Unterlage oder Tisch legen oder vom
Aushärtekabel trennen.
2. Die Deckelhälfte an dem Glas der
UV-Lichtquelle abschrauben.
Die Deckelhälfte ist geteilt in 2 Elemente, erst ein
Element der Deckelhälfte abschrauben.
Dafür die 2 Zylinderschrauben M5x14 mit einem
Innensechskantschlüssel (2 mm) abschrauben.
Danach die abgeschraubte Deckelhälfte vorsichtig
nach oben abheben.
Niemals beide Elemente der Deckelhälfte
abschrauben und danach versuchen die
Deckelhälfte zu trennen, dadurch könnten die
Kabel im inneren beschädigt werden.
