8.6 Verlängerungskabel für Antriebseinheit
Das Steuerkabel der Antriebseinheit darf max. auf 10 m verlängert werden. Dafür gibt
es 3 m / 6 m / 10 m Verlängerungskabel.

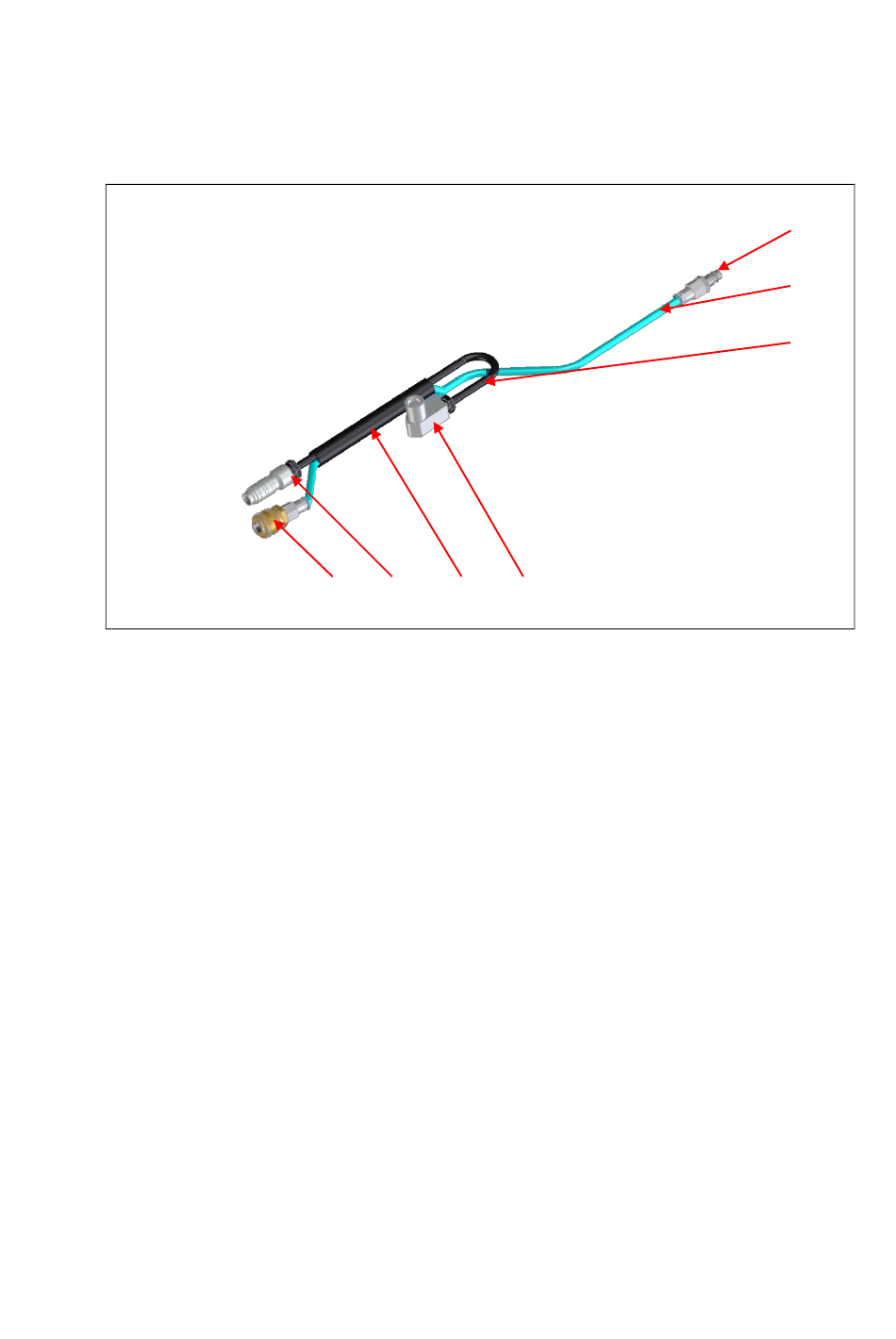

Abbildung 21 Steuerkabel Verlängerung für Antriebseinheit
1 Kupplungsstecker 7,2
2 Messleitung (Drucksensor) Ø 8 mm
3 Motorkabel
4 Motorkabel Buchse 90° Anschluss
5 Geflechtschlauch
6 Kabelstecker gerade 12 Poliger
7 Kupplungsdose 7,2
7 6 5
71
4
1
2
3
