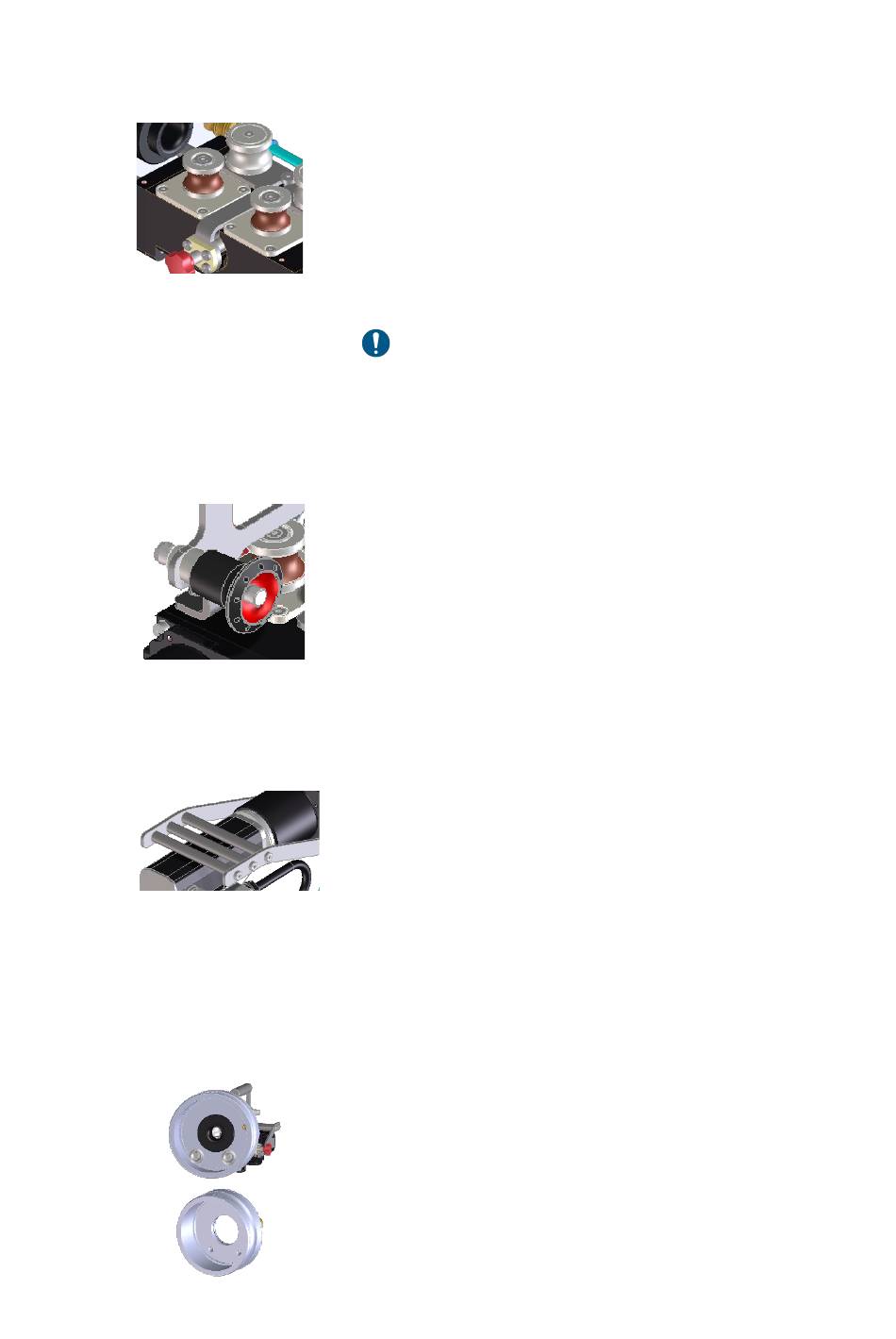

5.5.1

Spanneinheit der Antriebsrollen

5.5.2 Schnellverschluss mit oberer Führungsrolle
5.5.3 Führungsschiene
5.5.4

Anschluss Kamlock 6 Zoll

Die Spanneinheit wird mit Hilfe der Kreuzgriffschraube
eingestellt, so dass die Anpresskraft auf das
Aushärtekabel für den Vorschub übertragen wird.
Werden die Spannrollen der Spanneinheit zu locker
gespannt rutsch das Aushärtekabel durch.
Bei zu starker Spannung verklemmt das Aushärtekabel
an dem Schlaucheinsatz des Kamlock 6 Zoll
Anschlusses.
Sind die Antriebsräder verschließen oder
abgenutzt kann das Aushärtekabel durchrutsch.
Die Antriebsräder müssen getauscht werden!
Die obere Führungsrolle mit Schnellverschluss, wird zur
Führung für das Aushärtekabel verwendet.
Die Führungsschiene stabilisiert das Aushärtekabel
während des Vorschubes beim Aushärteprozess.
Dadurch wird ein Abknicken des Aushärtekabel
verhindert.
Der Kamlock 6 Zoll Anschluss ist die Verbindung der
Antriebseinheit mit dem Hilfsrohr der Inversionstrommel.
An diesem Anschluss ist der Anschluss für die
Messleitung und der Schlaucheinsatz montiert.
Der Anschluss kann über 2 Schnellverschlussbolzen von
der Antriebseinheit getrennt werden.
