8.4 Verlängerungskabel für Bedienkoffer
Das Steuerkabel des Bedienkoffers darf max. auf 8 m verlängert werden. Dafür gibt
es das 5 m Verlängerungskabel.

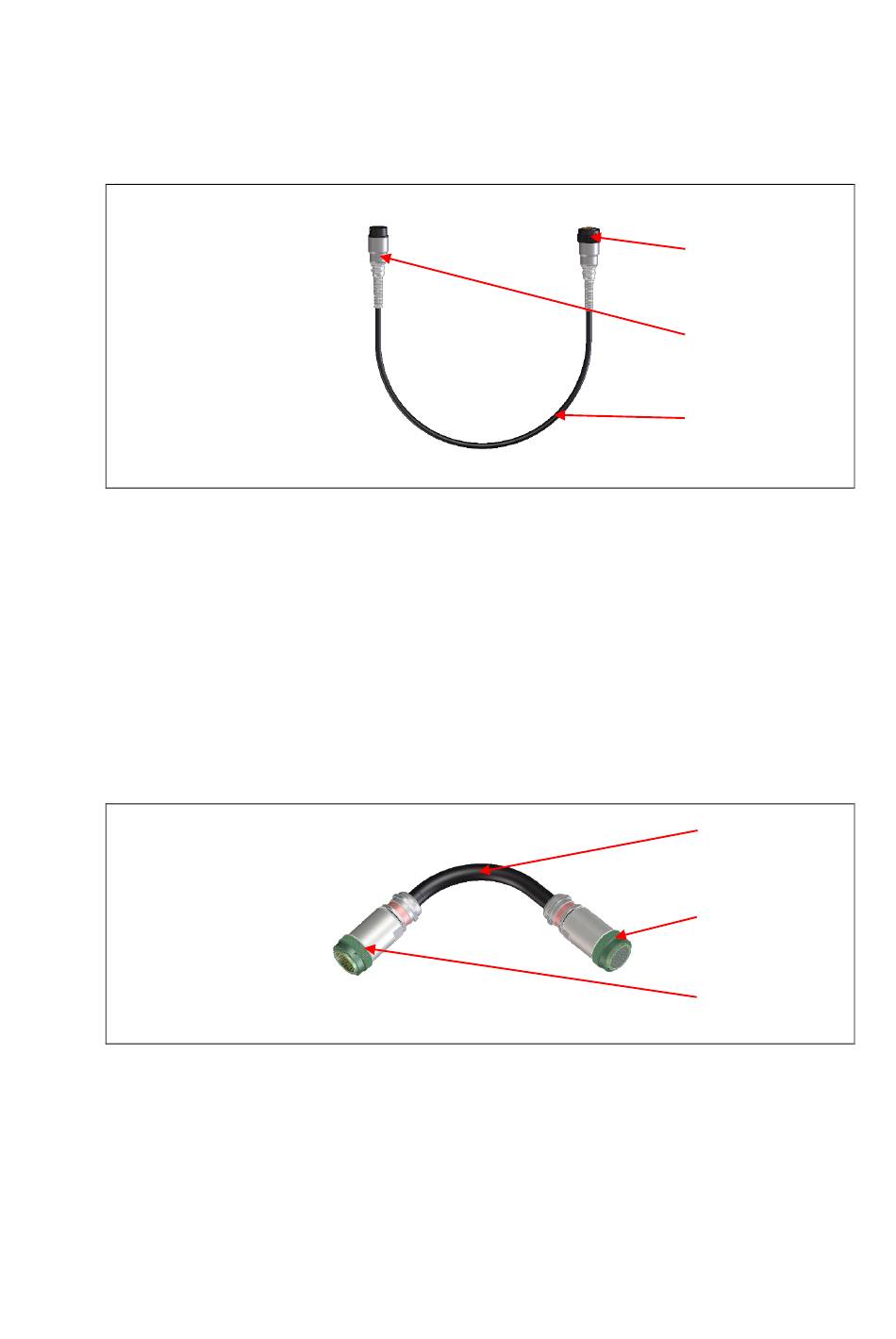

Abbildung 19 Verlängerungskabel Bedienkoffer 5 m
1 BG Stecker 23 Poliger mit Bajonettverschluss
2 BG Buchse 23 Poliger
3 Steuerkabel für Bedienkoffer 5 m
8.5

Verbindungskable Versorgungskoffer

Das Verbindungskabel des Versorgungskoffers, ist mit einer Länge von 5 m fest
definiert und darf nicht verlängert werden.

Abbildung 20 Verbindungskabel Versorgungskoffer 5 m

1 Stecker 41 Poliger mit Drehverschluss
2 Verbindungskabel für Versorgungskoffer 5 m
3 Buchse 41 Poliger
70
1
2
3
1
2
3
