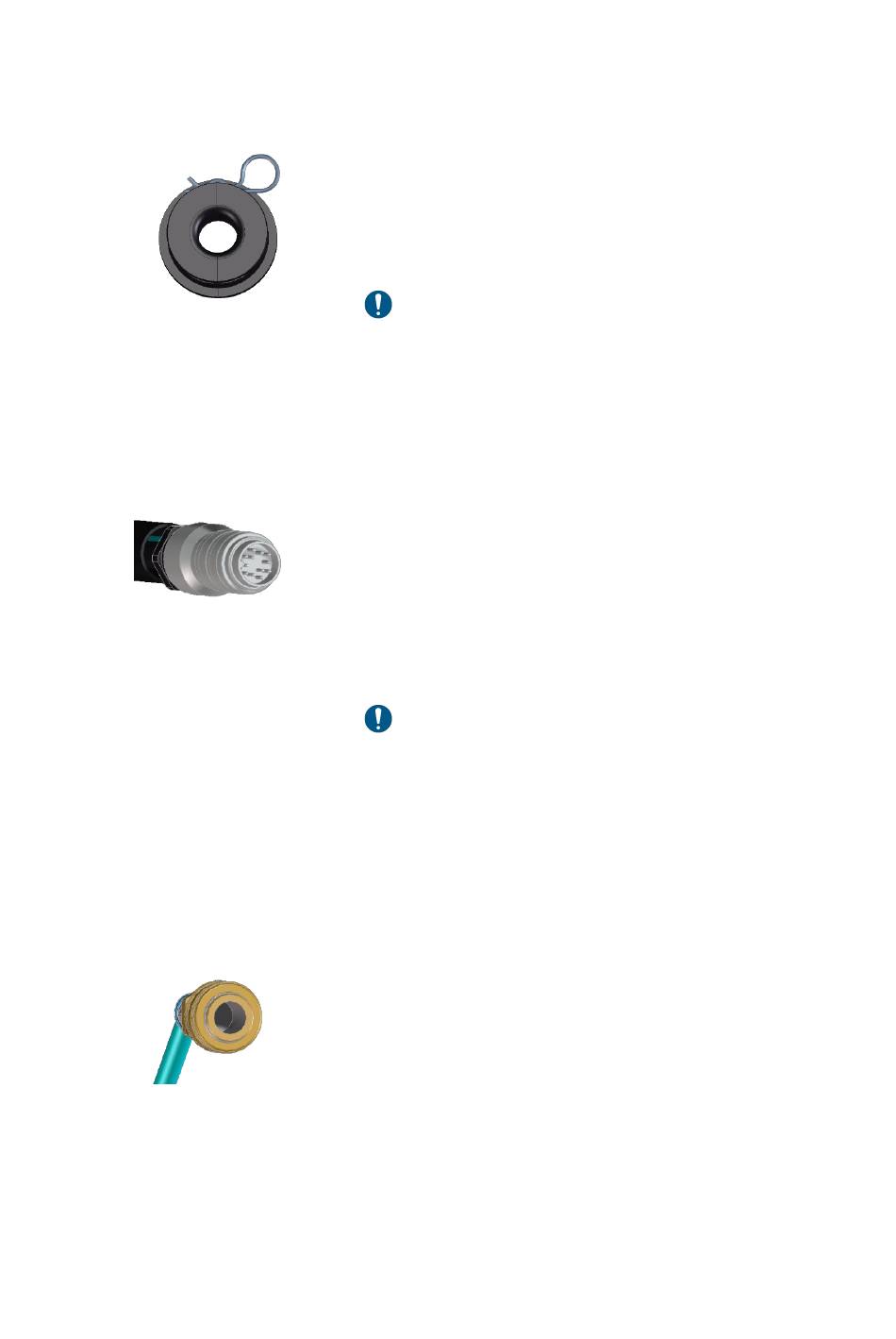

5.5.5
Schlaucheinsatz mit Federstecker
5.5.6
Steuerkabel Antriebseinheit
5.5.7
Anschluss Messleitung Drucksensor
Der Schlaucheinsatz, kann durch entfernen des
Federstecker aus dem Kamlock 6 Zoll Anschlusses
entnommen werden. Dadurch kann das Aushärtekabel
von der Antriebseinheit getrennt oder erneut eingelegt
werden.
Der O-Ringe im Kamlock 6 Zoll Anschluss darf
nicht beschädigt werden!
Ein Beschädigter O-Ringe muss erneuert werden!
Das Steuerkabel der Antriebseinheit hat einen 12 poligen
Stecker und Buchse. Diese können nur in einer
bestimmten Position mit dem Anschluss des
Antriebsmotors und der UV-Aushärtetrommel verbunden
werden kann.
Das Steuerkabel der Antriebseinheit darf maximal mit
einer Länge von 10 m verwendet werden
(Steuerkabel gibt es als 3 m, 6 m oder 10 m).
Die Steuerkabel dürfen niemals miteinander
verlängert oder kombiniert werden, das führt
sonst zu Problemen bei der Signalübertragung an
der SPS-Steuerung und zu Fehlern bei der
Protokollierung!
Die Messleitung wird mit einer Schnellsteckkupplung an
der Antriebseinheit und an die UV-Aushärtetrommel
verbunden.
Die Messleitung darf max. auf 10 m verlängert werden
(Messleitungen gibt es als 3 m, 6 m oder 10 m).
44
