14.1 Austausch Kameramodul mit Deckel

Das Kameramodul und der Abschraubbarer Deckel können bei Beschädigung oder
verschleiß ausgetauscht werden.
4

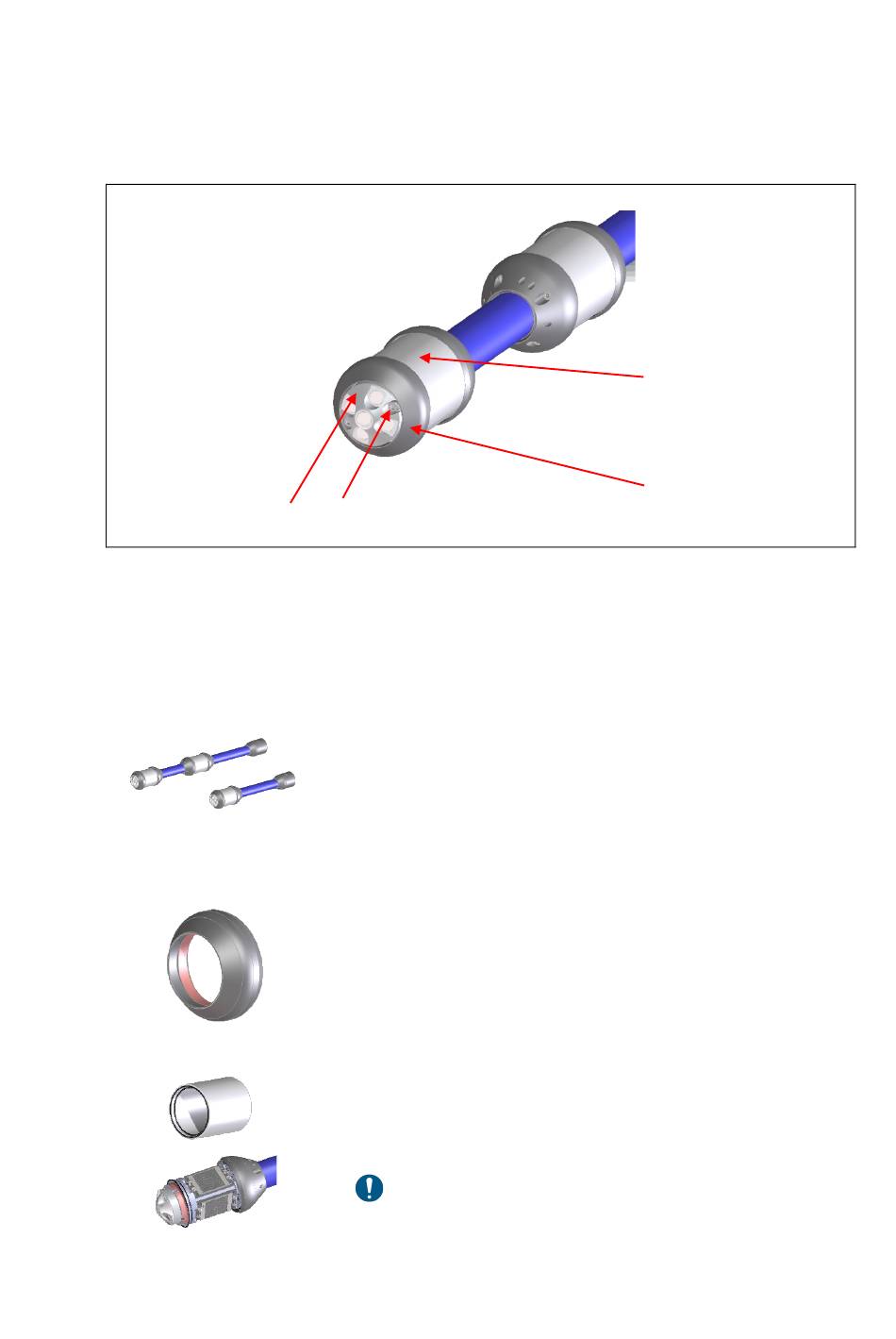

Abbildung 64 Austausch Kameramodul

1 Glas
2 Abschraubbarer Deckel
3 Zylinderschrauben M3x8
4 Kameramodul mit Glasscheiben
3
1. Die UV-Lichtquelle mit Aushärtekabel auf eine
feste Unterlage oder Tisch legen oder vom
Aushärtekabel trennen.
2. Danach den Deckel der UV-Lichtquelle mit der
Hand abschrauben ggf. Verwendung von
Rutschfesten Handschuhe.
3. Den O-Ring vorsichtig entnehmen und danach erst
das Glas von der UV-Lichtquelle abziehen.
Hierbei die O-Ringe nicht beschädigen.
Bei Beschädigungen, ein neuen O-Ring verwenden
(O-Ring Tabelle beachten)!
