11.2 Protokolldatei öffnen
Durch Drücken des Symbols
gespeicherte Protokolldatei ausgewählt und geöffnet werden. Falls sich die
gewünschte Protokolldatei auf einem externen Speichermedium (z. B. USB-Stick)
befindet, ist zunächst die Verbindung mit der Anlage herzustellen.

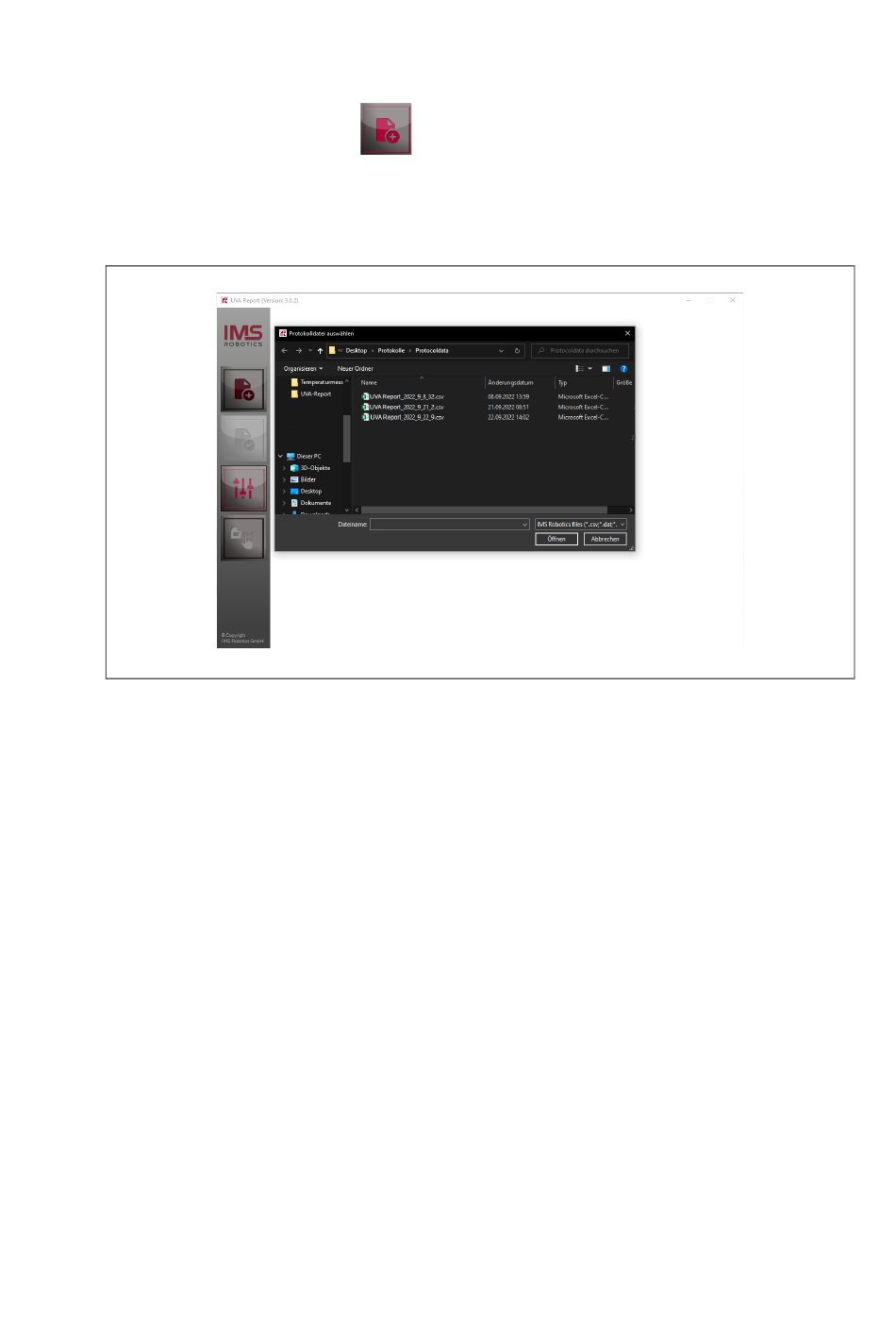

Abbildung 57 Protokolldatei Menü
Der Speicherort der Protokolldateien wird durch die Touch-Panel-SPS vorgegeben
und kann durch den Benutzer nicht verändert werden.
Nach Auswahl der Protokolldatei werden die Aushärtedaten in ein Protokoll
umgewandelt und auf dem Bildschirm angezeigt. Im oberen Bildschirmbereich sind
die vor der Aushärtung eingegebenen Kopfdaten ersichtlich. Im unteren
Bildschirmbereich können durch den Benutzer Liniendiagramme für die folgenden
Werte eingesehen werden:
•
Lichtquelle
•
Kerntemperatur
•
Strecke
•
Geschwindigkeit
•
Linerinnendruck
•
Strom
•
Zeit
•
Datum
kann eine von der Touch-Panel-SPS
125
