8.2 Schiebesatz DN200 – DN300
Der Schiebesatz DN200 -DN300 besteht aus 3 Sternelementen, die an der
UV-Lichtquelle und am Aushärtekabel befestigt werden.
Jeder Silikon Stern besteht aus einer 10 mm dicken Sternförmigen Scheibe.
Über den flexiblen Öffnungsschlitz können die Silikonsterne am Schiebeschlauch der
UV-Lichtquelle und am Aushärtekabel durch Verklemmen individuell positioniert
werden. Mit hilfe von UV-Beständigen Kabelbinder (3,6x150 mm) werden die
Silikonsterne an der Position fixiert.

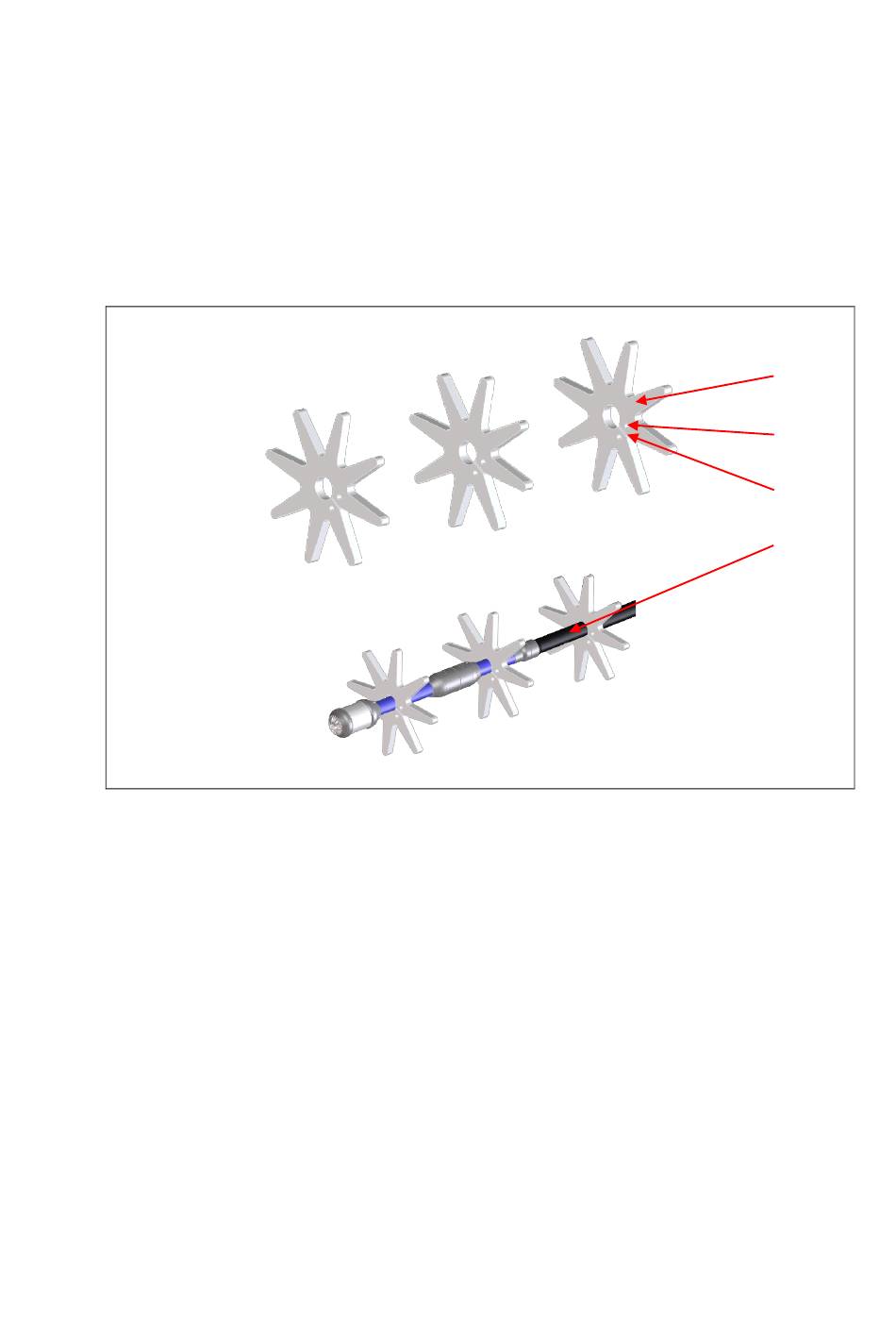

Abbildung 17 Schiebesatz DN200 - –N300
1 Silikon Stern
2 Bohrung für das befestigen der Kabelbinder (3,6x1500 mm)
2 Öffnungsschlitz
3 UV-Lichtquelle mit Schiebesatz
68
1
2
3
4
