Anschluss der Strom- und Druckluftversorgung

Durch den Versorgungskoffer wird die UV-Aushärtetrommel mit der Stromquelle
verbunden. Die Druckluftversorgung wird direkt an die UV-Aushärtetrommel
angeschlossen. Vor dem Anschließen der Energiequellen, die Medien auf die
geforderte Qualität und die Vollzähligkeit der Baugruppen prüfen.
WARNUNG
Die elektrischen Anlagen, an der die UV-Aushärtetrommel angeschlossen
wird, müssen den Eigenschaften der Maschine entsprechen!
Bei nicht beachten kann es zu einem Kurzschluss oder Brand führen!
WICHTIG
Die pneumatische Anlage (Druckluft-Kältetrockner), an der die
UV-Aushärteanlage angeschlossen wird, muss den Eigenschaften der
Maschine entsprechen!
Der Pneumatische Anschluss darf nicht im Durchmesser reduziert werden.
Es muss mindesten ein Anschluss mit einem Innendurchmesser DN16
verwendet werden!

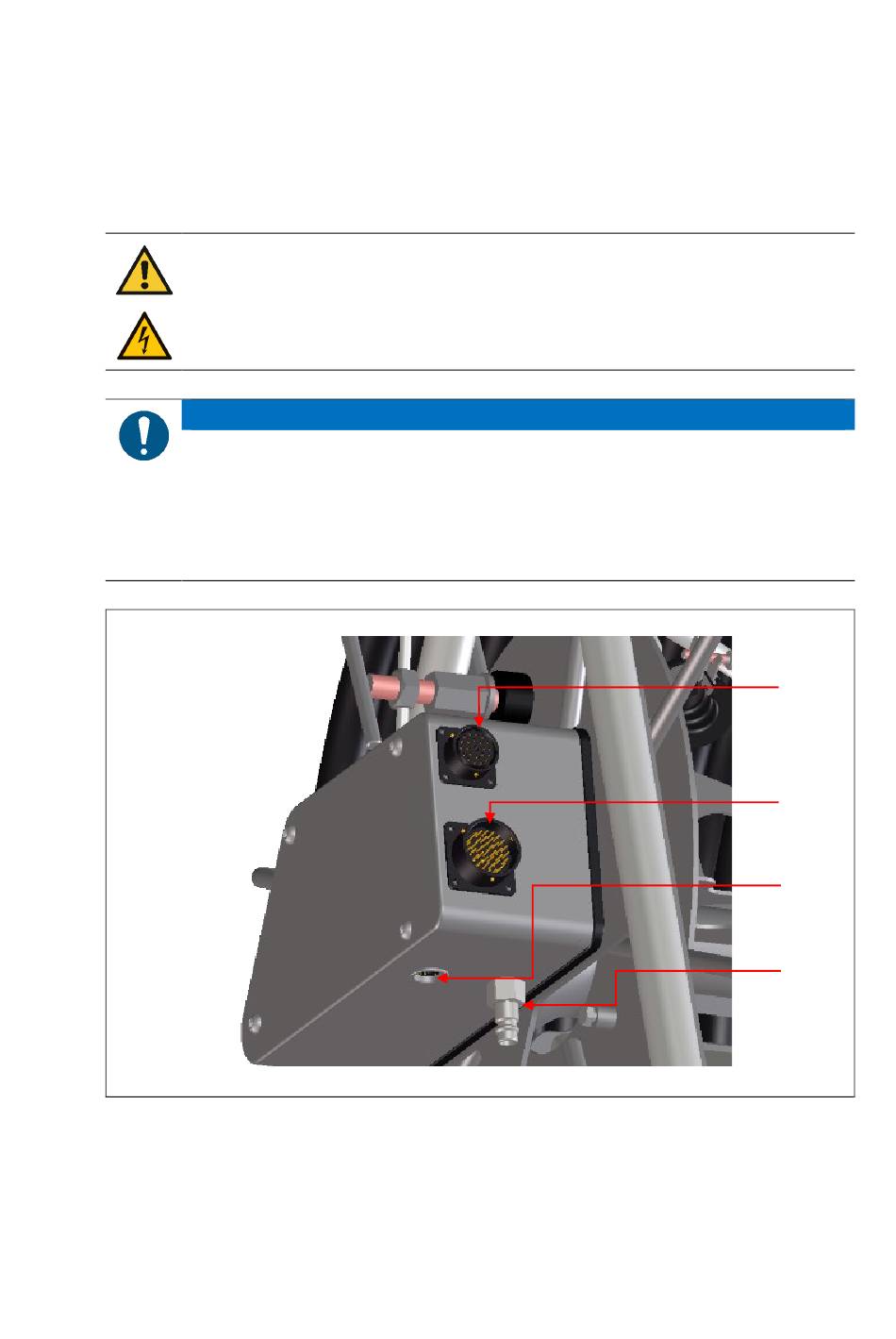

Abbildung 14 Anschlüsse UV-Aushärtetrommel
1 Anschluss für Steuerkabel für Bedienkoffer
2 Anschluss für Versorgungskoffer
3 Anschluss für Steuerkabel der Antriebseinheit
4 Anschluss Messleitung (Drucksensor)
