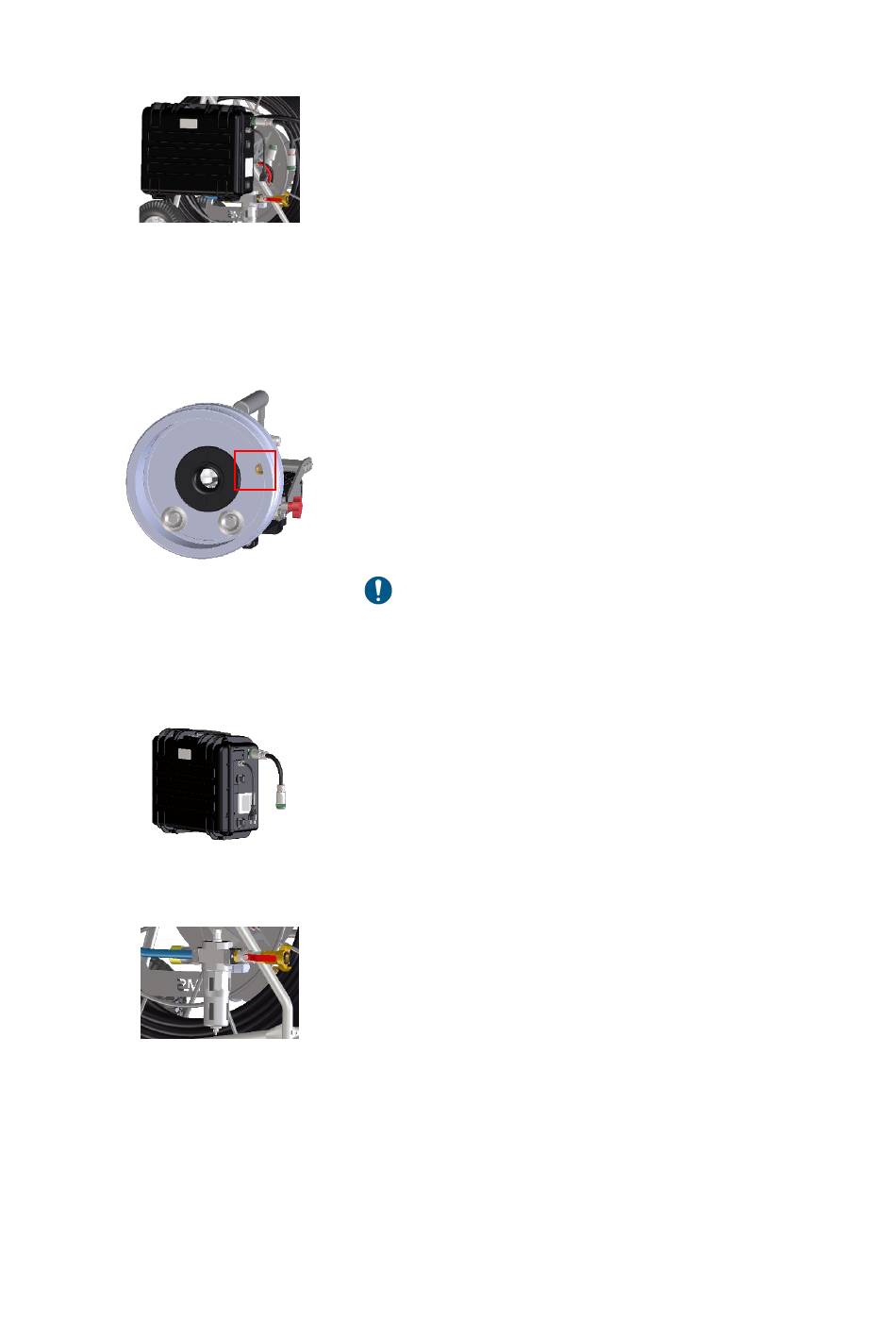

5.2.10 Versorgungskoffer der UV-Aushärtetrommel
5.2.11 Druckluft-Kupplungsbuchse für Messleitung
5.2.12 Anschluss Stromversorgung
Anschluss Druckluftversorgung mit Kugelhahn und Feinfilter
5.2.13
Der Versorgungskoffer verfügt über Lüftungsöffnungen
mit integrierten Filtern, um Stauwärme der elektrischen
Komponenten aus dem Koffergehäuse zu leiten.
Im Inneren der elektrischen Ausrüstung wurde ein
Leistungsschutzschalter mit FI-Schutzschalter eingebaut,
um die Anlage bei einem Überstrom zu schützen.
Durch das Verbindungskabel wird die Kabeltrommel und
der Bedienkoffer mit der Stromversorgung verbunden.
Der Linerinnendruck wird über den Kamlock-Deckel an
der Antriebseinheit erfasst, hier befindet sich auch der
Anschluss für die Messleitung. Während der Sanierung
muss die Messleitung mit der UV-Aushärtetrommel
verbunden sein. Der Drucksensor ist in der
UV-Aushärtetrommel verbaut und wird nur mit der
Messleitung verbunden, die Werte werden über den
Touchbildschirm im Display angezeigt.
Der Drucksensor hat nur ein Betriebsdruck von
max. 1,6 bar.
Die Stromversorgung befindet sich am
Versorgungskoffer und erfolgt über den
Netzanschlussstecker (Gerätestecker CEE 7/4).
An dem Kugelhahn für die Druckluftversorgung ist einen
Feinfilter und eine Klauenkupplung G1"verbaut.
Durch den Kugelhahn wird die UV-Aushärtetrommel von
der Druckluftversorgung getrennt.
33
