Bremse; Not-Aus Schalter; Anschlüsse Für Bedien- Und Versorgungskoffer; Elektrische Anschlussbuchse Für Die Antriebseinheit - IMS ROBOTICS MICRO cure Betriebsanleitung

5.2.1

Bremse

5.2.2

Not-Aus Schalter

5.2.3 Anschlüsse für Bedien- und Versorgungskoffer
5.2.4 Elektrische Anschlussbuchse für die Antriebseinheit
5.2.5 Druckluftanschluss für die Messleitung

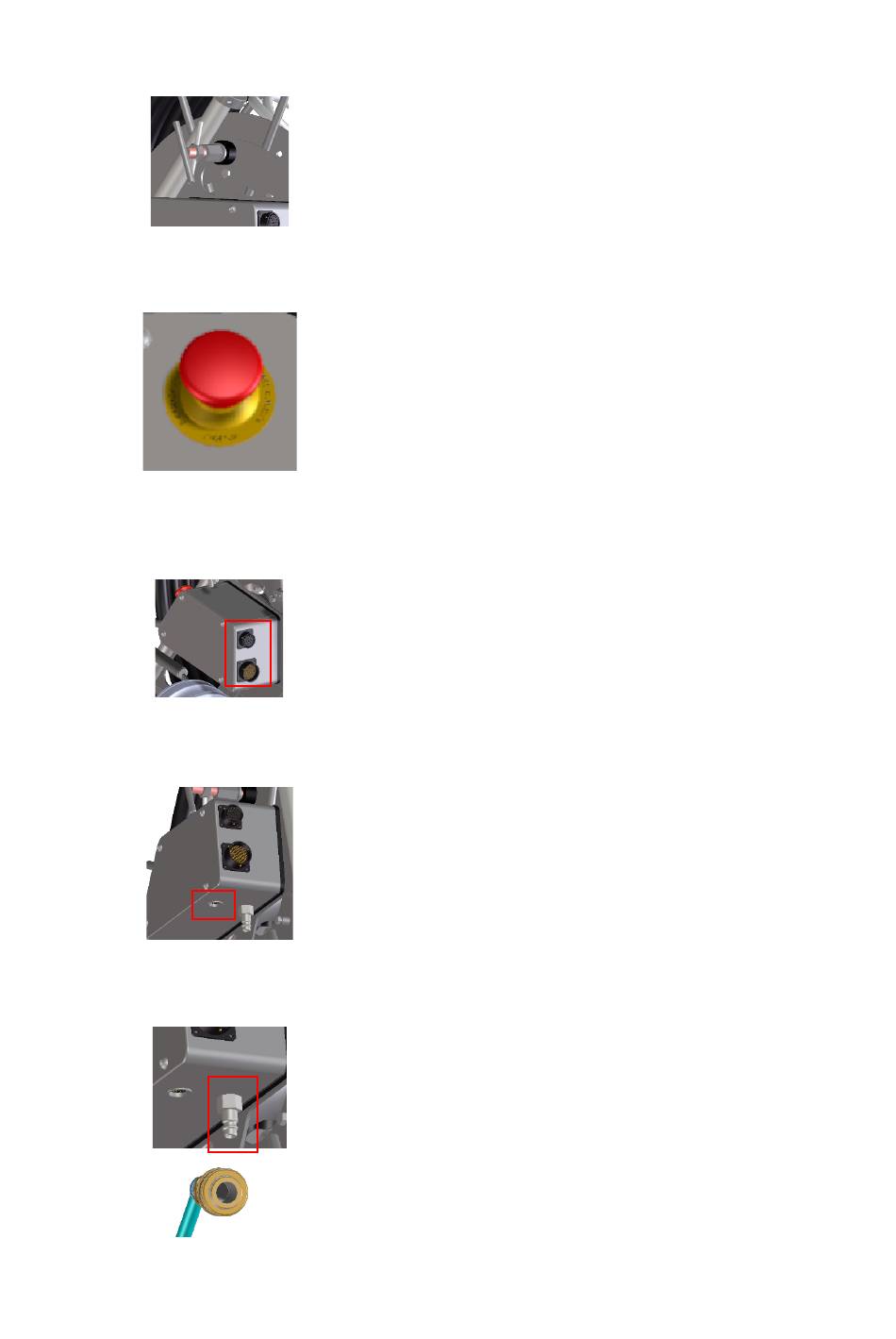

Die Bremse der UV-Aushärtetrommel kann mit einer
Kontermutter fixiert werden.
Mit dem Not-Aus Schalter können in einer Notsituation
die Funktionen von der Netzspannung getrennt werden.
Der Not-Aus Schalter befindet sich auf dem
Seitengehäuse der UV-Aushärtetrommel. Durch das
Betätigen des Schalters rastet dieser ein und ist aktiviert.
Der Schalter muss durch Drehen entriegelt und die
Anlage durch Betätigen des Freigabetasters wieder
freigegeben werden.
Die Anschlüsse für den Bedienkoffer und den
Versorgungskoffer befinden sich an dem Seitengehäuse
der UV-Aushärtetrommel.
Das Verbindungskabel für die Antriebseinheit wird an der
Unterseite des Seitengehäuse befestigt.
Die Messleitung für den Drucksensor wird an der
Unterseite des Seitengehäuse eingesteckt.
