14.2 Austausch Glas DN45

Das Glas der UV-Lichtquelle kann in der Länge und in dem Durchmesser aufgrund
von Fertigungstoleranzen variieren und muss mit den passenden O-Ringen in der
Länge und im Durchmesser angepasst werden. Die verbauten O-Ringe sind zum
Schutz damit das Glas nicht am Metallgehäuse der UV-Lichtquelle anschlägt.

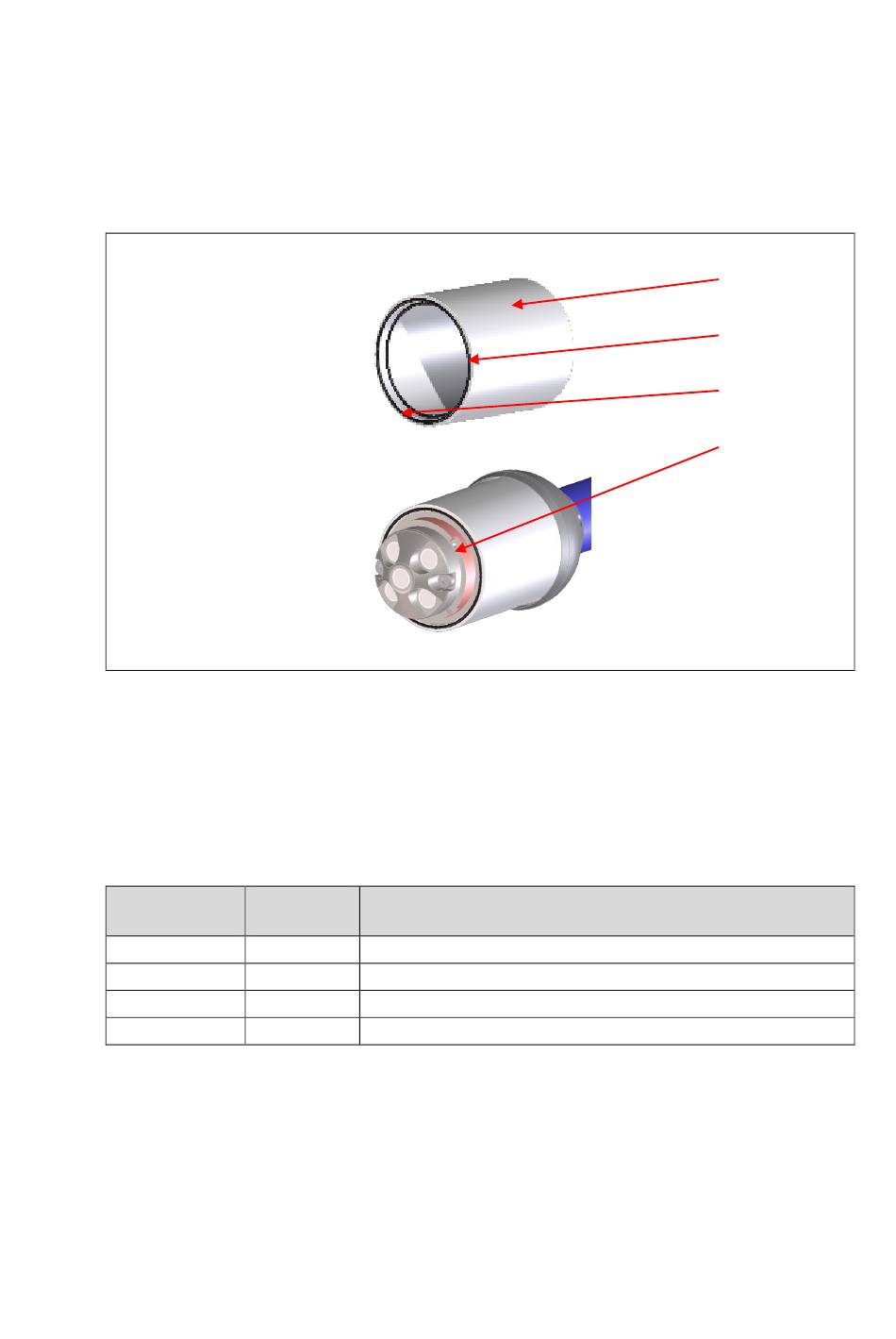

Abbildung 65 O-Ringe Glas DN45

1 Glas Ø 45 mm
2 O-Ring 38x1 (2x) O-Ring für Durchmesserabweichung / oder optional 38x1,5
3 O-Ring 41x1 (2x) O-Ring für Längenabweichung / oder optional 41x1,5
4 Lichtquellengehäuse und Kameramodul
O-Ring O-Ring
Durchmesser Stärke
38 mm
38 mm 1,5 mm
41 mm
41 mm 1,5 mm

Tabelle 12 O-Ringe Tabelle

1 mm Durchmesserabweichung des Glases
Durchmesserabweichung des Glases
1 mm Ausgleich der Längenabweichung des Glases
Ausgleich der Längenabweichung des Glases
147
Einbauort /Baugruppe
1
2
3
4
