Positionierung von passiven Klemmen
Hinweis zur Positionierung von passiven Klemmen im Busklemmenblock
EtherCAT-Klemmen (ELxxxx / ESxxxx), die nicht aktiv am Datenaustausch innerhalb des
Busklemmenblocks teilnehmen, werden als passive Klemmen bezeichnet. Zu erkennen sind diese
Klemmen an der nicht vorhandenen Stromaufnahme aus dem E-Bus. Um einen optimalen
Datenaustausch zu gewährleisten, dürfen nicht mehr als zwei passive Klemmen direkt aneinander
gereiht werden!

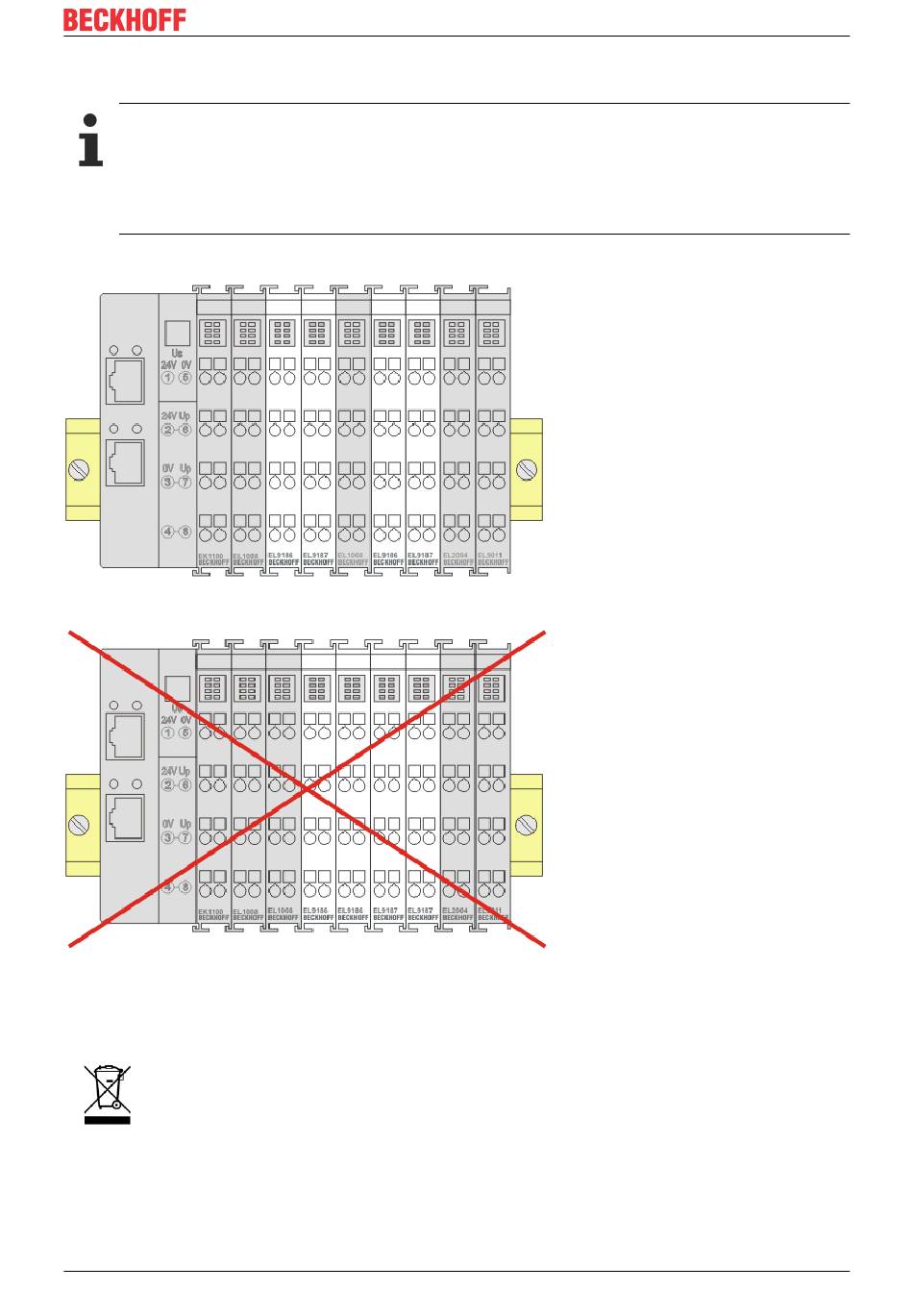

Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt)
Abb. 35: Korrekte Positionierung
Abb. 36: Inkorrekte Positionierung
8.6
Entsorgung
Mit einer durchgestrichenen Abfalltonne gekennzeichnete Produkte
dürfen nicht in den Hausmüll. Das Gerät gilt bei der Entsorgung als
Elektro- und Elektronik-Altgerät. Die nationalen Vorgaben zur
Entsorgung von Elektro- und Elektronik-Altgeräten sind zu beachten.
