EL2564 - Produktbeschreibung
3.3

LEDs und Anschlussbelegung

EL2564 - Anschlussbelegung

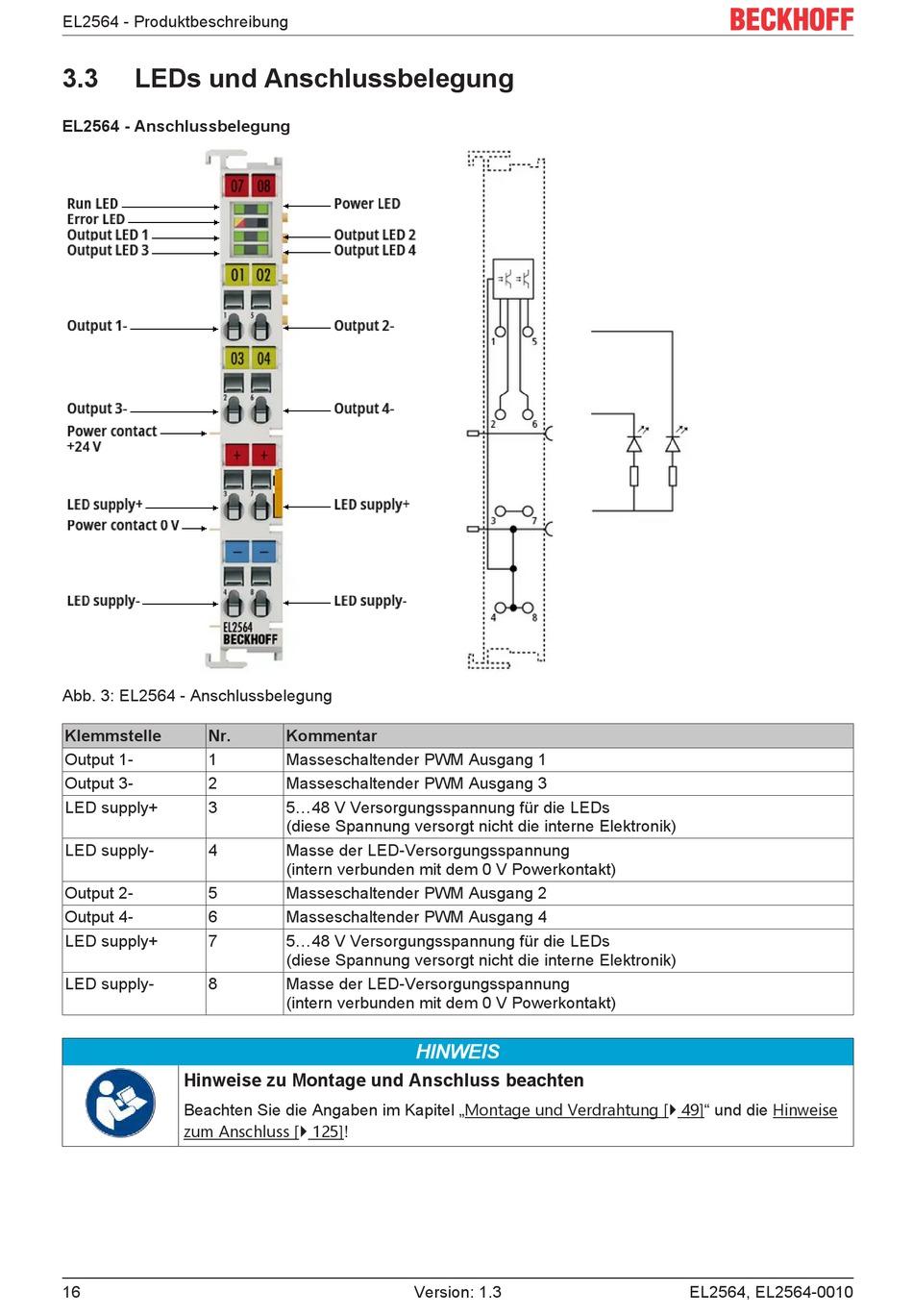

Abb. 3: EL2564 - Anschlussbelegung
Klemmstelle Nr.
Output 1- 1
Output 3- 2
LED supply+ 3
LED supply- 4
Output 2- 5
Output 4- 6
LED supply+ 7
LED supply- 8
Hinweise zu Montage und Anschluss beachten
Beachten Sie die Angaben im Kapitel „Montage und Verdrahtung [} 49]" und die Hinweise
zum Anschluss [} 125]!
16
Kommentar
Masseschaltender PWM Ausgang 1
Masseschaltender PWM Ausgang 3
5...48 V Versorgungsspannung für die LEDs
(diese Spannung versorgt nicht die interne Elektronik)
Masse der LED-Versorgungsspannung
(intern verbunden mit dem 0 V Powerkontakt)
Masseschaltender PWM Ausgang 2
Masseschaltender PWM Ausgang 4
5...48 V Versorgungsspannung für die LEDs
(diese Spannung versorgt nicht die interne Elektronik)
Masse der LED-Versorgungsspannung
(intern verbunden mit dem 0 V Powerkontakt)
HINWEIS
Version: 1.3 EL2564, EL2564-0010
