4.4
EL2564-0010 - Einsetzbare LEDs ("Common Cathode")
Die Klemme gibt die LED-Versorgungsspannung PWM-Moduliert aus. Der fließende Strom wird nicht von
der Klemme begrenzt. Es ist also bei der Auswahl der LED bzw. des LED-Streifens darauf zu achten, dass
entsprechende Vorwiderstände vorhanden sind oder eine anderweitige Strombegrenzung vorgeschaltet ist.
Die Klemme eignet sich vor allem für den Einsatz mehrfarbiger Beleuchtungen. Dabei werden mehrere
unterschiedlich farbige LED Chips in einem Gehäuse verbaut. Standard-Kombinationen sind dabei zum
Beispiel Rot, Grün und Blau (RGB – Red, Green, Blue). Für diese Kombination würden bei drei Kanäle der
Klemme benötigt, für jede Farbe einer. Es gibt aber auch RGB-LEDs mit einem zusätzlichen Chip für Weiß,
die sogenannten RGBW (Red, Green, Blue, White) LEDs, hierzu werden alle vier Kanäle der Klemme
benötigt.
Neben den bunten LEDs gibt es auch sogenannte CCT (correlated color temperature) LEDs. Diese werden
auch als „Dualweiß" oder „Tunable white" (Einstellbares weiß) bezeichnet. Dabei werden sowohl
warmweiße, als auch kaltweiße LEDs miteinander verschaltet, um durch das Mischen der beiden Weißtöne
eine bestimmte Farbtemperatur zu erreichen. Diese Funktion kann beispielweise eingesetzt werden, um den
Verlauf der Lichtfarbe im Innenraum dem Sonnenlicht nachzuempfinden. Hierbei sind also zwei LED-Chips
(Warmweiß, Kaltweiß) in einem Gehäuse verbaut. Es werden also pro CCT-LED oder CCT-LED-Streifen
zwei Kanäle der Klemme benötigt.
RGB+CCT beschreibt eine Kombination aus den beschriebenen RGB und den CCT LEDs. Dabei werden
fünf LED-Chips in einem Gehäuse vereint (Rot, Grün, Blau, Warmweiß, Kaltweiß). RGB+CCT LEDs
benötigen zur Ansteuerung zwei Klemmen, da für die fünf verschiedenen Farben auch fünf Kanäle benötigt
werden.
EL2564-0010 – Anschluss von "Common Cathode"-LEDs
Die EL2564-0010 hingegen kann für LEDs mit einem gemeinsamen Masseanschluss (Kathode) verwendet
werden (sog. „Common Cathode"-LEDs).
Der Aufbau mit RGB-Steifen vom Typ „Common-Cathode" an der EL2564-0010 ist in der folgenden
Abbildung dargestellt.

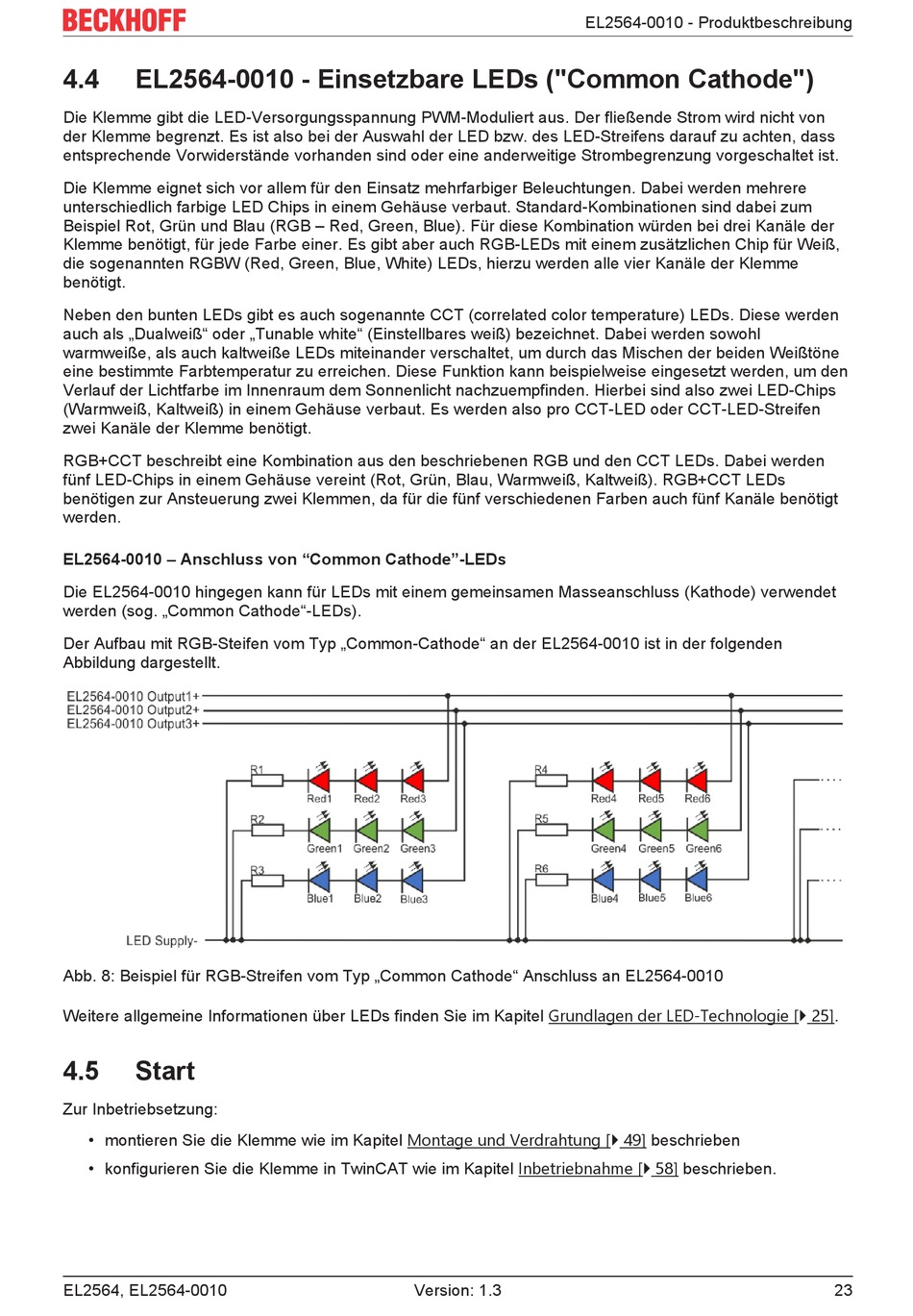

Abb. 8: Beispiel für RGB-Streifen vom Typ „Common Cathode" Anschluss an EL2564-0010
Weitere allgemeine Informationen über LEDs finden Sie im Kapitel Grundlagen der LED-Technologie [} 25].
4.5
Start
Zur Inbetriebsetzung:
• montieren Sie die Klemme wie im Kapitel Montage und Verdrahtung [} 49] beschrieben
• konfigurieren Sie die Klemme in TwinCAT wie im Kapitel Inbetriebnahme [} 58] beschrieben.
EL2564, EL2564-0010
EL2564-0010 - Produktbeschreibung
Version: 1.3
23
