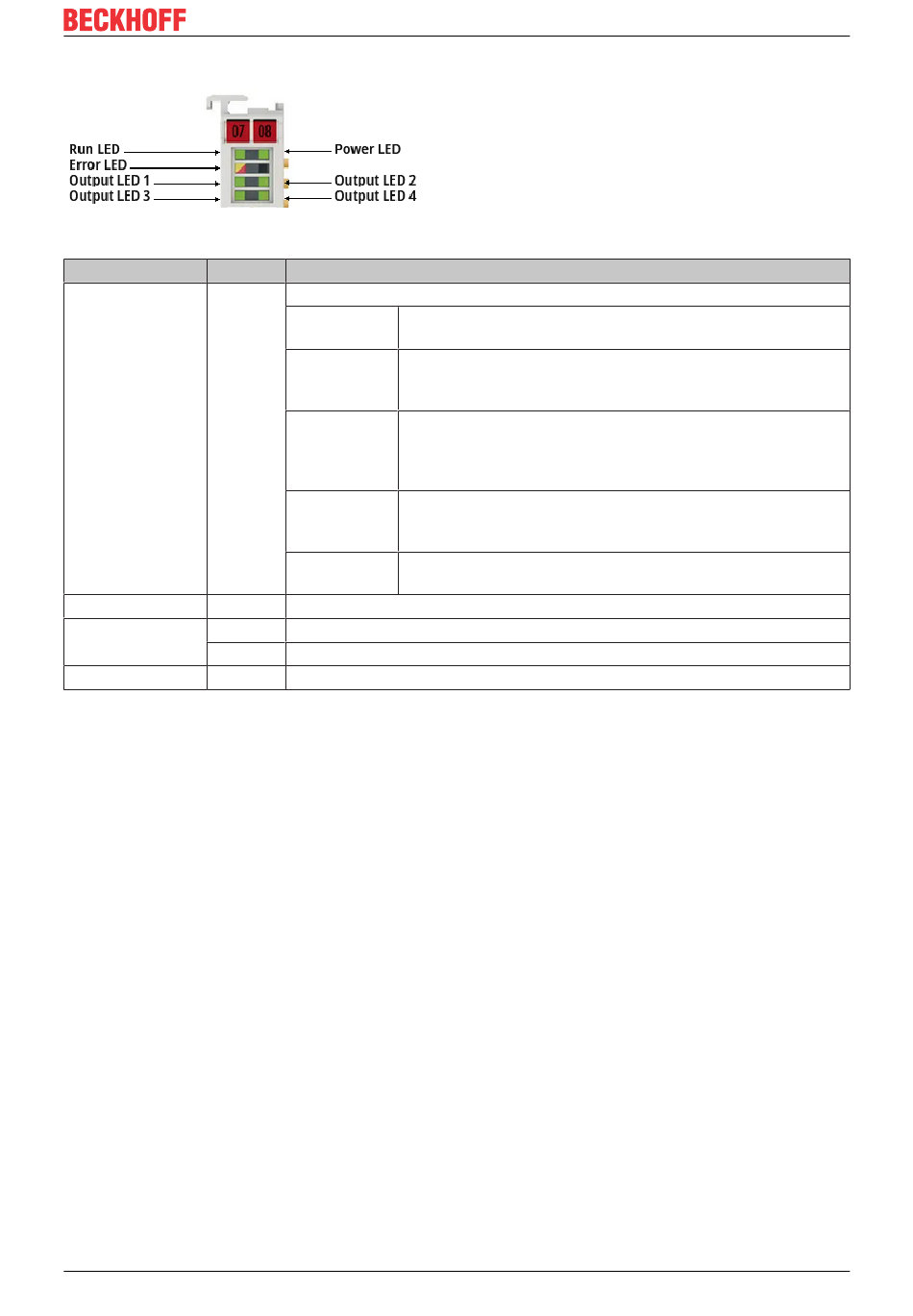

EL2564 - LEDs
Abb. 4: EL2564 - LEDs
LED
Farbe
RUN
grün
POWER
grün
ERROR
gelb
rot
OUTPUT 1...4
grün
EL2564, EL2564-0010
Bedeutung
Diese LED gibt den Betriebszustand der Klemme wieder:
aus
Zustand der EtherCAT State Machine: INIT = Initialisierung
der Klemme
blinkend
Zustand der EtherCAT State Machine: PREOP = Funktion für
Mailbox-Kommunikation und abweichende Standard-
Einstellungen gesetzt
Einzelblitz
Zustand der EtherCAT State Machine: SAFEOP =
Überprüfung der Kanäle des Sync-Managers und der
Distributed Clocks.
Ausgänge bleiben im sicheren Zustand
an
Zustand der EtherCAT State Machine: OP = normaler
Betriebszustand; Mailbox- und Prozessdatenkommunikation
ist möglich
flimmernd
Zustand der EtherCAT State Machine: BOOTSTRAP =
Funktion für Firmware-Updates der Klemme
Die LED-Versorgungsspannung ist im zulässigen Bereich.
Warnung
Fehler
Der LED-Ausgang ist aktiv.
