LEDs und Anschlussbelegung
EL2564-0010 - Anschlussbelegung

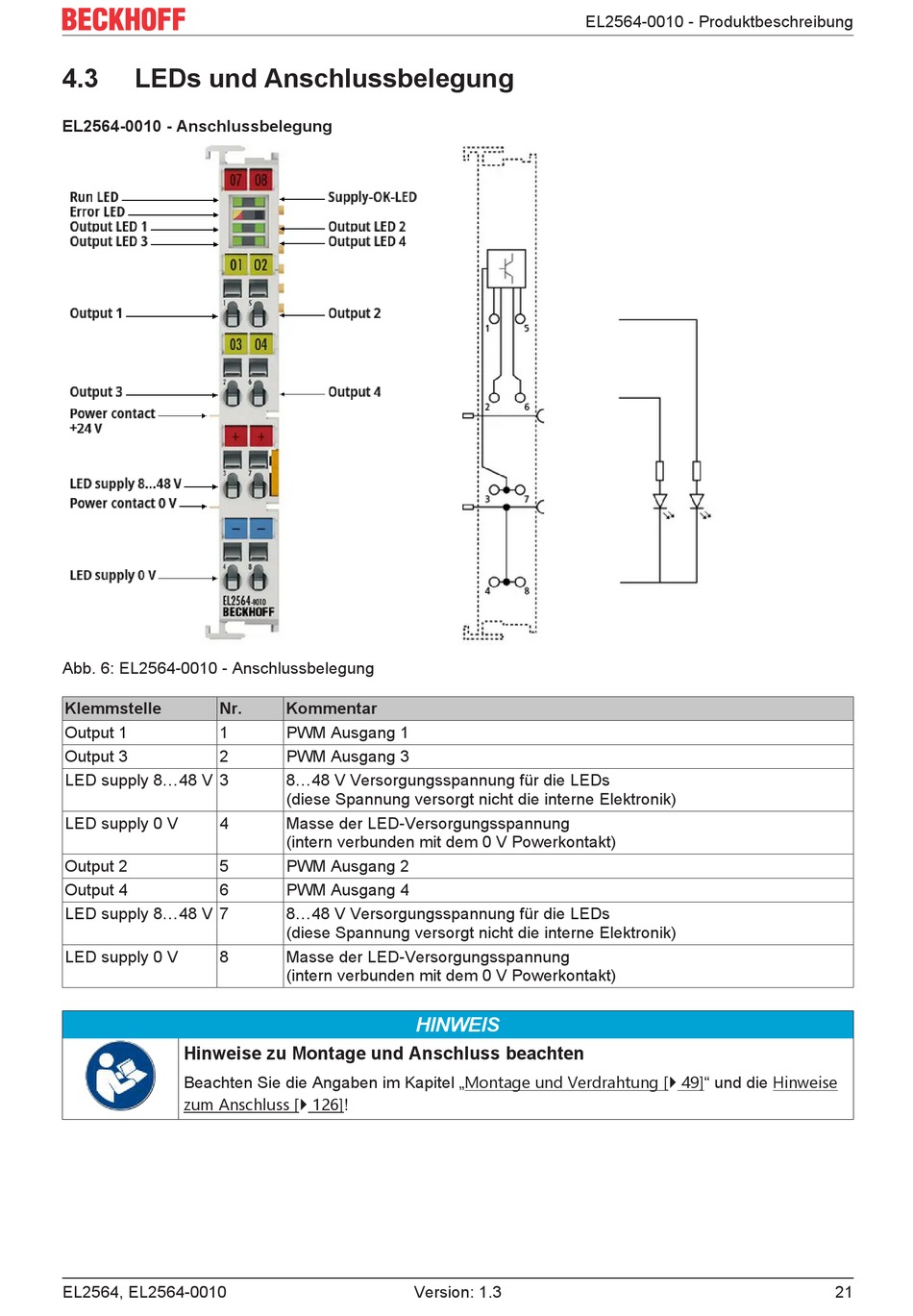

Abb. 6: EL2564-0010 - Anschlussbelegung
Klemmstelle
Nr.
Output 1
1
Output 3
2
LED supply 8...48 V 3
LED supply 0 V
4
Output 2
5
Output 4
6
LED supply 8...48 V 7
LED supply 0 V
8
Hinweise zu Montage und Anschluss beachten
Beachten Sie die Angaben im Kapitel „Montage und Verdrahtung [} 49]" und die Hinweise
zum Anschluss [} 126]!
EL2564, EL2564-0010
Kommentar
PWM Ausgang 1
PWM Ausgang 3
8...48 V Versorgungsspannung für die LEDs
(diese Spannung versorgt nicht die interne Elektronik)
Masse der LED-Versorgungsspannung
(intern verbunden mit dem 0 V Powerkontakt)
PWM Ausgang 2
PWM Ausgang 4
8...48 V Versorgungsspannung für die LEDs
(diese Spannung versorgt nicht die interne Elektronik)
Masse der LED-Versorgungsspannung
(intern verbunden mit dem 0 V Powerkontakt)
HINWEIS
Version: 1.3
