Daten bezeichnet man als konsistent, wenn sie inhaltlich
zusammengehören und auch als ein zusammenhängender Block
übertragen werden. Inhaltlich gehören zusammen: 1. das High - und das
Low - Byte eines Analogwertes (Wortkonsistenz), 2. Kontroll/Statusbyte
und das dazugehörige Parameterwort für den Zugriff auf die Register. Die
Datenkonsistenz ist im Zusammenspiel von Peripherie und Steuerung
grundsätzlich zunächst nur für ein Byte sichergestellt. Das heißt, die Bits
eines Bytes werden zusammen eingelesen oder werden zusammen
ausgegeben. Für die Verarbeitung digitaler Signale ist eine byteweise
Konsistenz ausreichend. In Fällen der Übertragung von Werten mit einer
Länge über 8 Bit, z.B. Analogwerte, muss die Konsistenz ausgeweitet
werden. Die unterschiedlichen Bussysteme garantieren die Konsistenz mit
der erforderlichen Länge. Zu beachten ist die richtige Art der Übernahme
der konsistenten Daten vom Master des Bussystems in die Steuerung.
Ausführliche Beschreibung der richtigen Vorgehensweise liefert das
entsprechende Bedienhandbuch zum Bussystem, insbesondere die
Beschreibung der eingesetzten Masteranschaltungen. Auf die
verbreitetsten Anschaltungen wird in den Feldbus bezogenen Kapiteln
dieses Handbuches Bezug genommen.
Alle byteorientierten Signalkanäle wie RS232, RS485 oder Inkremental-
Encoder, arbeiten zum Teil mit Bytelängen von mehr als zwei. Die
Handhabung ist, vom Längenunterschied abgesehen, immer vergleichbar
mit den analogen Signalen.
Inbetriebnahme und Diagnose
Nach dem Einschalten überprüft der Buskoppler sofort die angeschlossene
Konfiguration. Der fehlerfreie Hochlauf wird durch das Verlöschen roten
der LED „I/O ERR" signalisiert. Das Blinken der LED „I/O ERR" zeigt einen
Fehler im Bereich der Klemmen an. Durch Frequenz und Anzahl des
Blinkens kann der Fehlercode ermittelt werden. Das ermöglicht eine
schnelle Fehlerbeseitigung.
Zur Statusanzeige besitzt der Buskoppler zwei Gruppen von LEDs. Die
obere Gruppe mit vier LEDs zeigt den Zustand des jeweiligen Feldbusses
an. Die Bedeutung der „Feldbusstatus - LEDs" wird in den entsprechenden
Kapiteln dieses Handbuches erläutert, sie entspricht den feldbusüblichen
Anzeigen.
Auf der rechten oberen Seite des Buskopplers befinden sich zwei weitere
grüne LEDs zur Anzeige der Versorgungsspannung. Die linke LED zeigt
die 24V Versorgung des Buskopplers an. Die rechte LED signalisiert die
Versorgung der Powerkontakte.
Zwei LEDs, die „I/O - LEDs", im Bereich unter den oben genannten
Feldbusstatus - LEDs dienen der Anzeige der Betriebszustände der
Busklemmen und der Verbindung zu diesen Busklemmen. Die grüne LED
leuchtet, um den fehlerfreien Betrieb anzuzeigen. Die rote LED blinkt zur

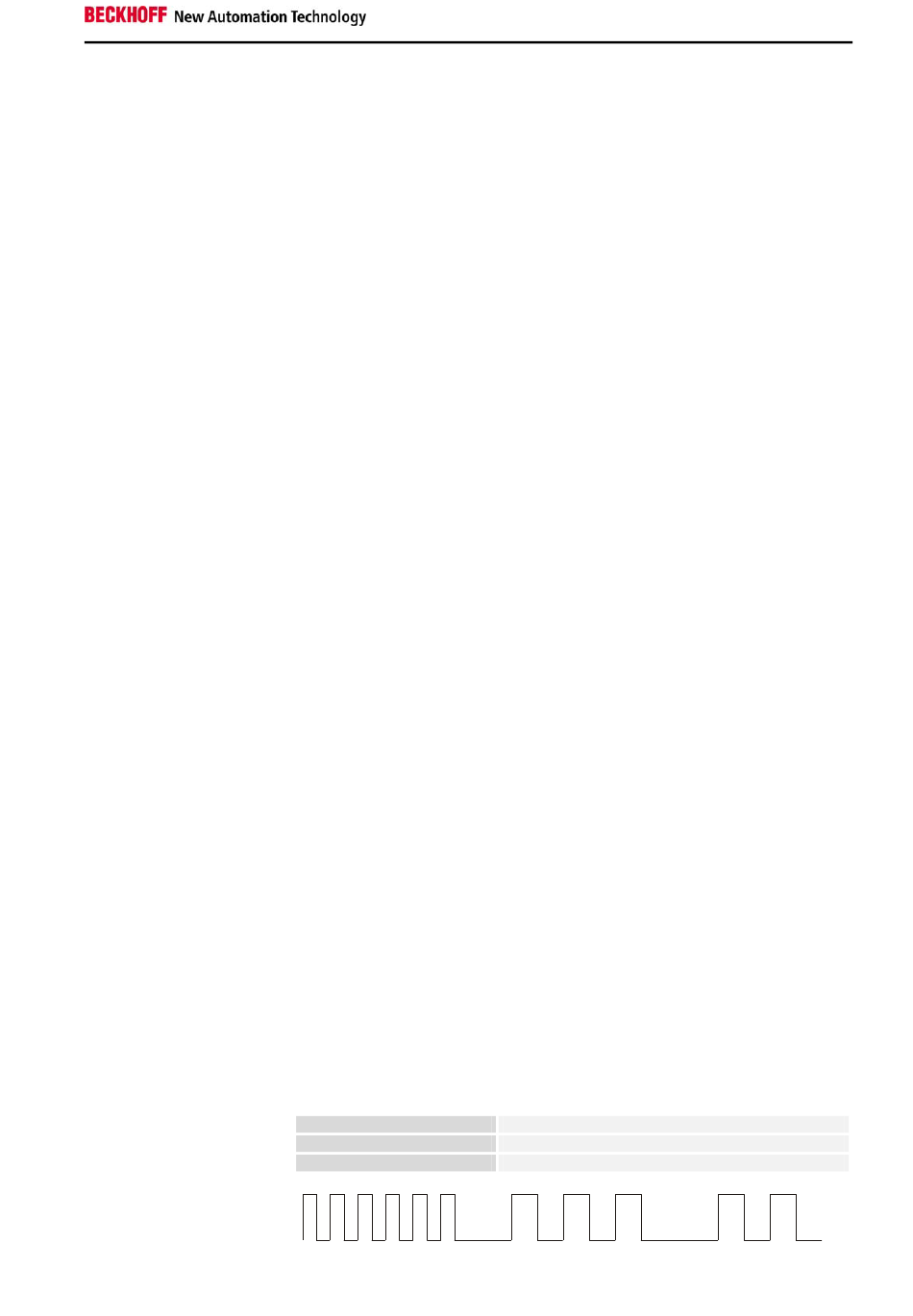

Fehleranzeige mit zwei unterschiedlichen Frequenzen. Der Fehler ist in
folgender Weise in dem Blinkcode verschlüsselt:
Schnelles Blinken
Erste langsame Sequenz
Zweite langsame Sequenz
Start des Fehlercodes
Start des Fehlercodes
Fehlercode
Fehlerargument
Fehlerart
Grundlagen
Fehlerstelle
