3

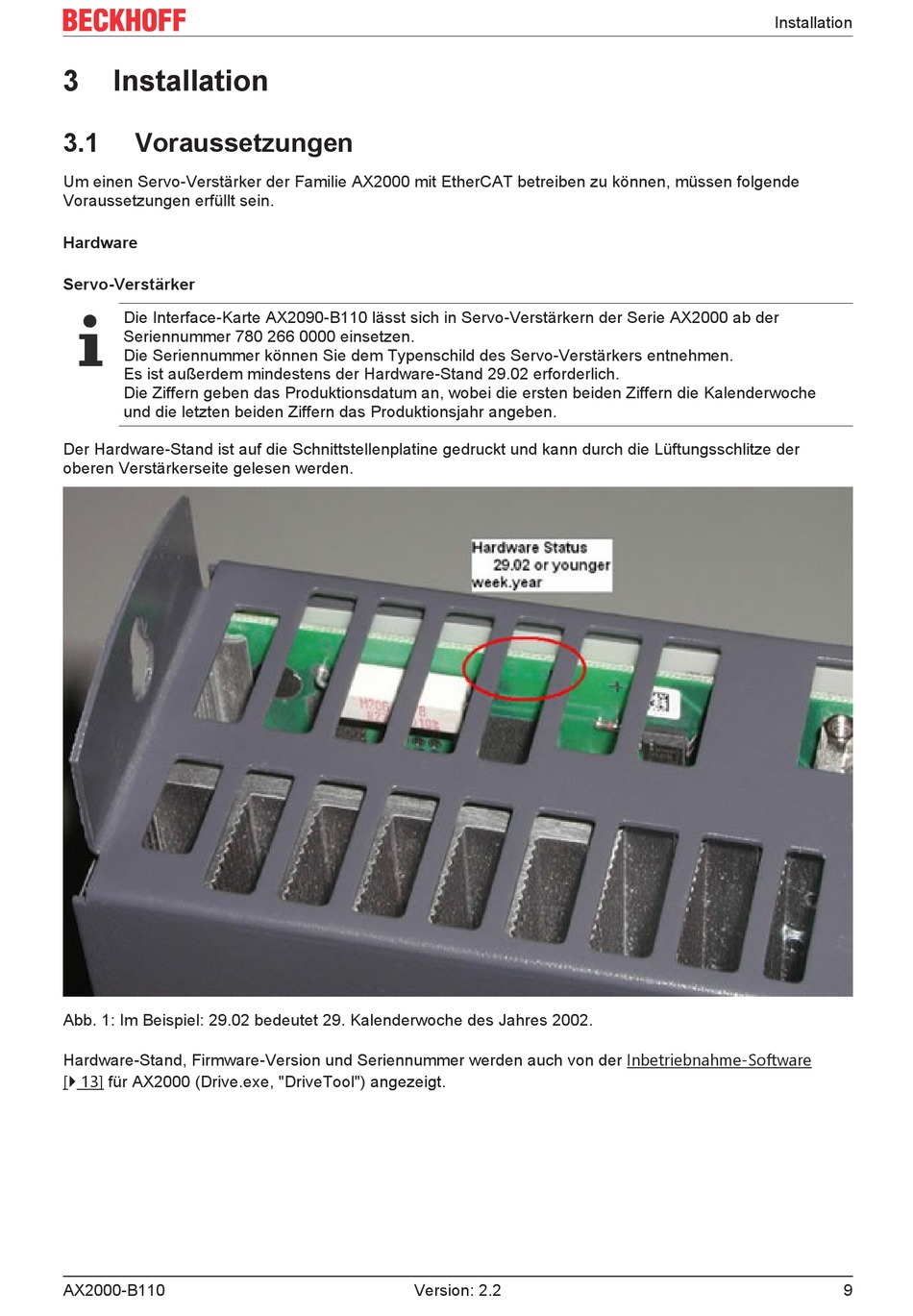

Installation
3.1
Voraussetzungen
Um einen Servo-Verstärker der Familie AX2000 mit EtherCAT betreiben zu können, müssen folgende
Voraussetzungen erfüllt sein.
Hardware
Servo-Verstärker
Die Interface-Karte AX2090-B110 lässt sich in Servo-Verstärkern der Serie AX2000 ab der
Seriennummer 780 266 0000 einsetzen.
Die Seriennummer können Sie dem Typenschild des Servo-Verstärkers entnehmen.
Es ist außerdem mindestens der Hardware-Stand 29.02 erforderlich.
Die Ziffern geben das Produktionsdatum an, wobei die ersten beiden Ziffern die Kalenderwoche
und die letzten beiden Ziffern das Produktionsjahr angeben.
Der Hardware-Stand ist auf die Schnittstellenplatine gedruckt und kann durch die Lüftungsschlitze der
oberen Verstärkerseite gelesen werden.
Abb. 1: Im Beispiel: 29.02 bedeutet 29. Kalenderwoche des Jahres 2002.
Hardware-Stand, Firmware-Version und Seriennummer werden auch von der Inbetriebnahme-Software
[} 13] für AX2000 (Drive.exe, "DriveTool") angezeigt.
AX2000-B110
Version: 2.2
Installation
9
