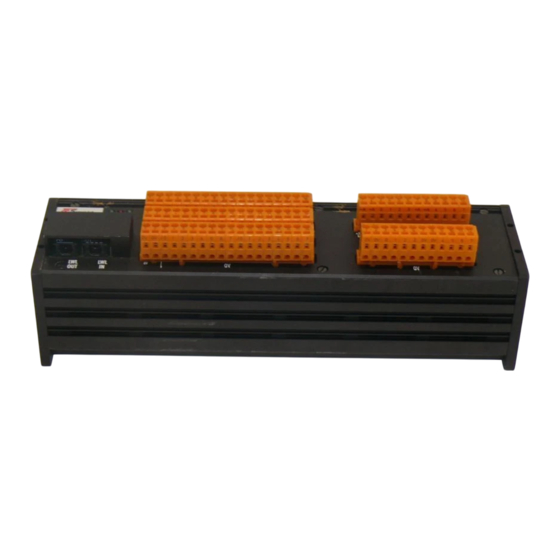

Beckhoff M1600 Technische Beschreibung
Parallel ein-/ausgabe
Verwandte Anleitungen für Beckhoff M1600
Inhaltszusammenfassung für Beckhoff M1600
- Seite 1 M1600 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System M1600 Parallel Ein-/Ausgabe Technische Beschreibung Eiserstraße 5 Telefon 05246/963-0 33415 Verl Telefax 05246/963-149 Datum : 5.10.93 Version : 2.0 Seite 1 von 14...
-
Seite 2: Inhaltsverzeichnis
M1600 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System Inhaltsverzeichnis 1. Funktionsbeschreibung Hardware..........3 2. Funktionsbeschreibung Software..........5 3. Technische Daten ................6 4. Installationshinweise............... 7 5. Anschlußplan................. 11 Seite 2 von 14 Version : 2.0 Datum : 5.10.93... -
Seite 3: Funktionsbeschreibung Hardware
M1600 Allgemeines Das Parallel Modul M1600 ist ein Ein-/Ausgabe Modul für den Betrieb im II/O-Lightbus System mit 16 Standard 24 V Ein-/Ausgängen und 8 Leistungsausgängen 24V/2A potentialgetrennt, unterteilt in 3 Ports zu je 8 Bit. Die drei Ports D0..D2 entsprechen den Datenbytes im II/O-Lightbus-Übertragungsprotokoll. - Seite 4 M1600 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System Blockschaltbild Seite 4 von 14 Version : 2.0 Datum : 5.10.93...
-
Seite 5: Funktionsbeschreibung Software
M1600 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System 2. Funktionsbeschreibung Software Datum : 5.10.93 Version : 2.0 Seite 5 von 14... -
Seite 6: Technische Daten
M1600 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System 3. Technische Daten Ein-/Ausgänge 16, portweise konfigurierbar; 8 Leistungsausgänge; Statusanzeige aller Ein-/Ausgänge 24 V DC, 10 mA, digital gefiltert Eingangsspezifikationen Eingangsschaltschwelle 0 - 8 V = LOW 15 - 24 V = HIGH 0,7 ms RC-Glied Eingangsverzögerung... -
Seite 7: Installationshinweise
An die Ein-/Ausgänge werden handelsübliche Aktoren und Sensoren direkt in Dreileitertechnik (+,-, Signal) angeschlossen. Die Montage des M1600 erfolgt dezentral an der Maschine oder im Schaltschrank durch einfaches Aufschrauben auf eine Gerätetragschiene nach DIN EN 50022 oder DIN EN 50035. - Seite 8 Werden die Treiber ICs nicht entfernt ist der Port nicht als Eingang funktionsfähig; eine Beschädigung des Moduls tritt allerdings nicht auf. Ansicht Unterseite der M1600-XILINX-Platine Mit den Jumpern 1 bis 2 sind folgende Modulkonfigurationen möglich : Watchdog Ein / Aus...
- Seite 9 M1600 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System Mit dem 4-fach Jumperfeld sind folgende Modulkonfigurationen möglich : Schnelle Eingänge M1600 (Interrupteingänge) Schneller Eingang II3 : Jumper 3 Bei gestecktem Jumper Verbindung zwischen Port D0.3 und XILINX II3: schneller Eingang aktiv Schneller Eingang II2 : Jumper 4 Bei gestecktem Jumper Verbindung zwischen Port D0.2 und...
- Seite 10 M1600 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System Seite 10 von 14 Version : 2.0 Datum : 5.10.93...
-
Seite 11: Anschlußplan
M1600 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System 5. Anschlußplan Steckeranschlußbelegung mit Signalbeschreibung STECKER X10 Stecker Signal Beschreibung Steuerspannung +24 V Masse STECKER X20 Stecker Signal Beschreibung +24 V Spannungsversorgung für Ausgänge +24 V Spannungsversorgung für Ausgänge D0.0 Bit 0 des Datenbyte 0 D0.0 ist Output,... - Seite 12 M1600 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System Fortsetzung Stecker X20: Stecker Signal Beschreibung Bit 6 des Datenbyte 0 D0.6 D0.6 ist Output, wenn DIL-Schalter S1 = ON D0.6 ist Input, wenn DIL-Schalter S1 = OFF Bit 7 des Datenbyte 0 D0.7 D0.7 ist Output,...
- Seite 13 M1600 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System STECKER X21 Stecker Signal Beschreibung +24V Spannungsversorgung für Eingänge +24V Spannungsversorgung für Eingänge +24V +24V Abgriff Hilfsspannung für Eingang 0.0 +24V Abgriff Hilfsspannung für Eingang 0.1 +24V +24V Abgriff Hilfsspannung für Eingang 0.2 +24V +24V Abgriff Hilfsspannung für Eingang 0.3...
- Seite 14 M1600 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System Stecker Signal Beschreibung +24V Spannungsversorgung für Ausgänge +24V Spannungsversorgung für Ausgänge D2.0 Leistungsausgang Bit 0 des Datenbyte 2 Leistungsausgang Bit 1 des Datenbyte 2 D2.1 Leistungsausgang Bit 2 des Datenbyte 2 D2.2 Leistungsausgang Bit 3 des Datenbyte 2 D2.3...
