1 Beschreibung
1.3.3 Montage des Manipulators
Fortsetzung

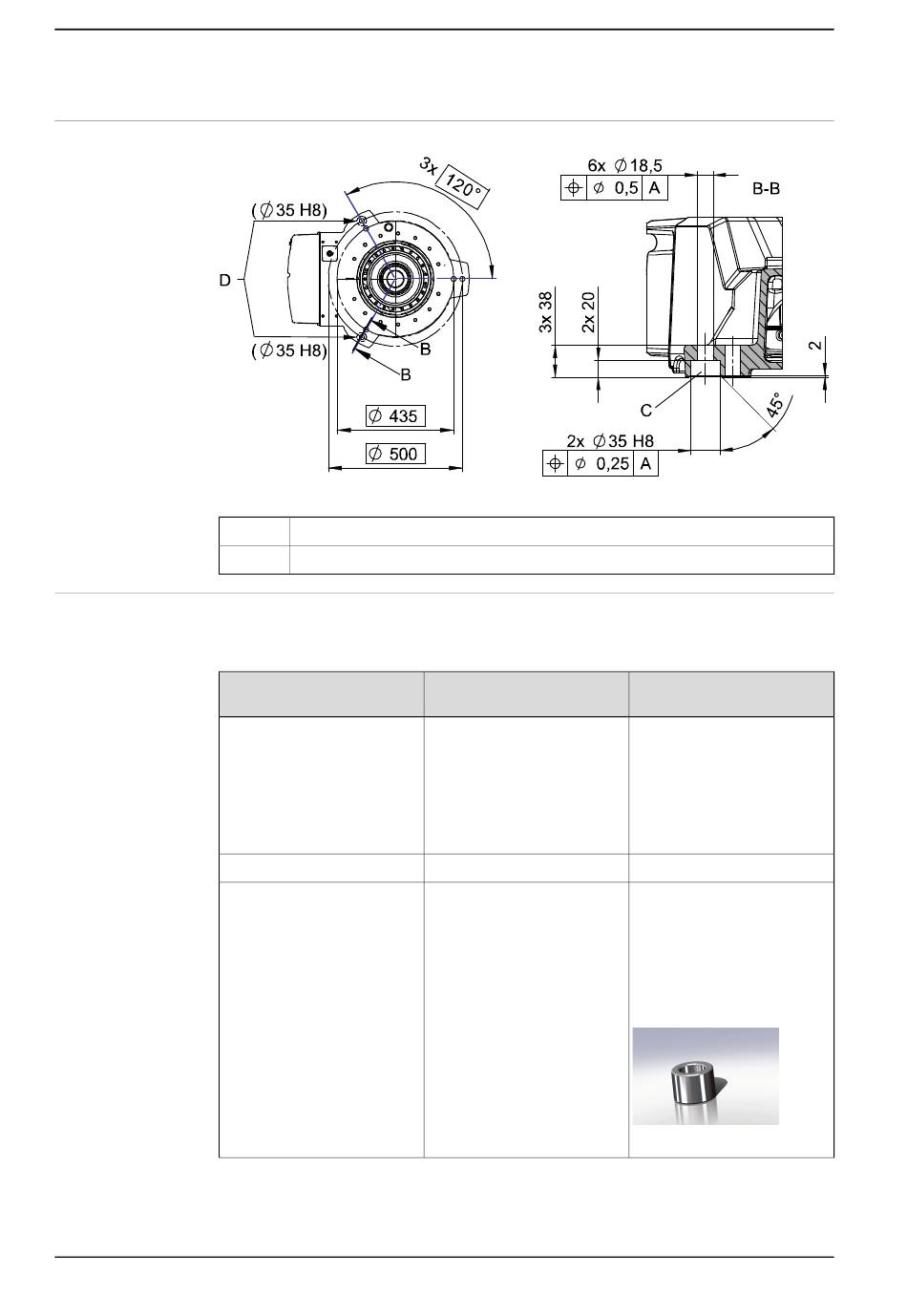

Befestigungsbohrungen, Robotersockel
xx0800000271
C
D
Befestigungsschrauben, Spezifikation
In der Tabelle unten sind die Schrauben und Unterlegscheiben für die Sicherung
des Roboters am Aufstellungsort aufgeführt.
Befestigungsteile/Vorausset-
zungen
Sicherungsschrauben, geölt
Unterlegscheiben
Führungsbuchsen
Fortsetzung auf nächster Seite
26
Bohrung für Führungsbuchse
Hintere Bohrungen
Abmessung
M16 x 60 (Montage direkt am
Fundament)
M16 x 70/80 (Montage am
Fundament oder an der
Grundplatte unter Verwen-
dung von Führungsbuchsen)
Quality 8.8
17 x 30 x 3
© Copyright 2009-2022 ABB. Alle Rechte vorbehalten.
Hinweis
6 Stück
200 Nm
6 Stück
Artikelnummer: 21510024-
169, 2 St.
In die hinteren Bohrungen
eingesetzt, damit derselbe
Roboter ohne Programmände-
rung erneut installiert werden
kann.
xx1200000885
Produktspezifikation - IRB 4600
3HAC032885-003 Revision: AE
