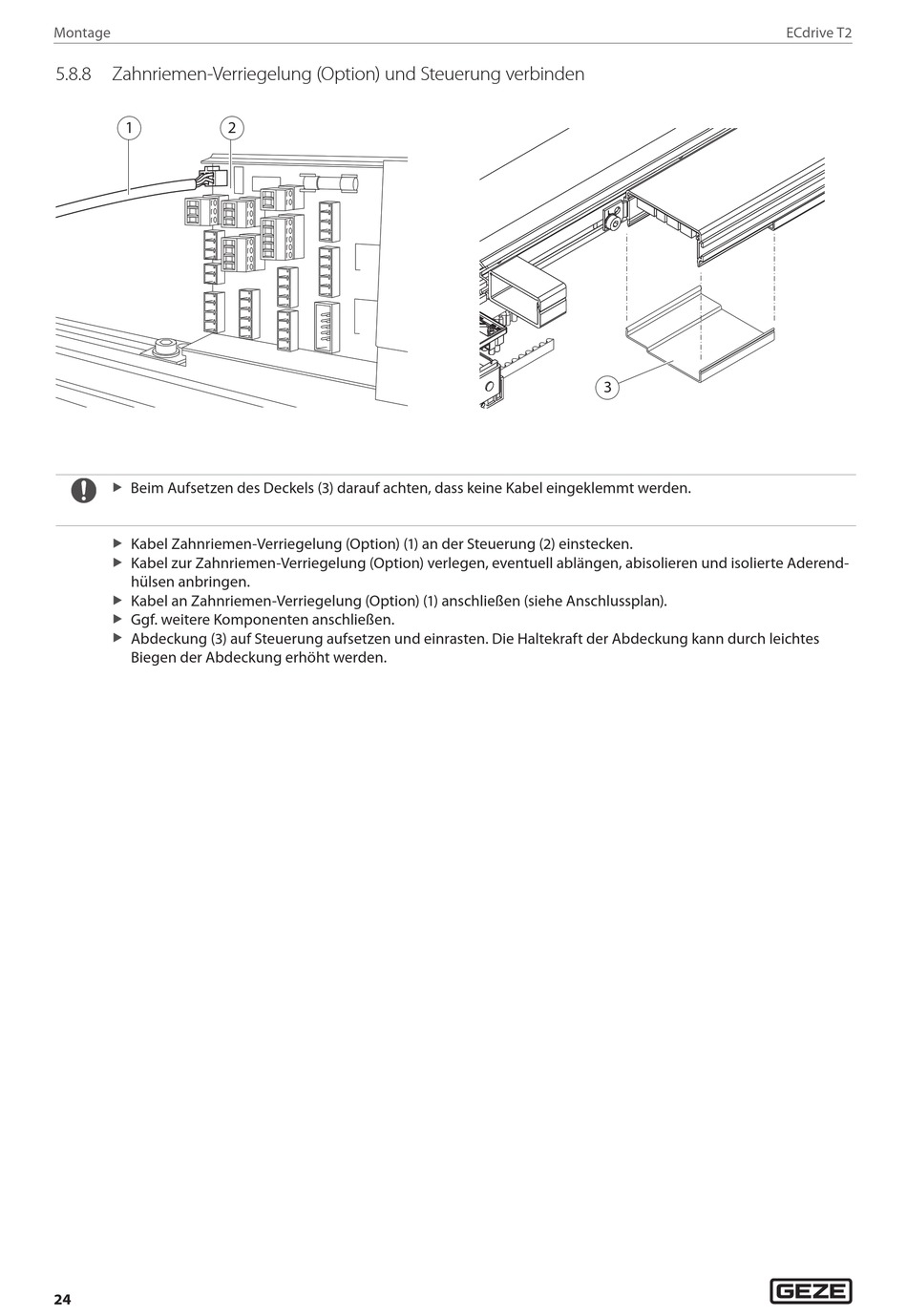

5.8.8 Zahnriemen-Verriegelung (Option) und Steuerung verbinden
1
Beim Aufsetzen des Deckels (3) darauf achten, dass keine Kabel eingeklemmt werden.
X
Kabel Zahnriemen-Verriegelung (Option) (1) an der Steuerung (2) einstecken.
X
Kabel zur Zahnriemen-Verriegelung (Option) verlegen, eventuell ablängen, abisolieren und isolierte Aderend-
X
hülsen anbringen.
Kabel an Zahnriemen-Verriegelung (Option) (1) anschließen (siehe Anschlussplan).
X
Ggf. weitere Komponenten anschließen.
X
Abdeckung (3) auf Steuerung aufsetzen und einrasten. Die Haltekraft der Abdeckung kann durch leichtes
X
Biegen der Abdeckung erhöht werden.
