ECdrive T2
5.4

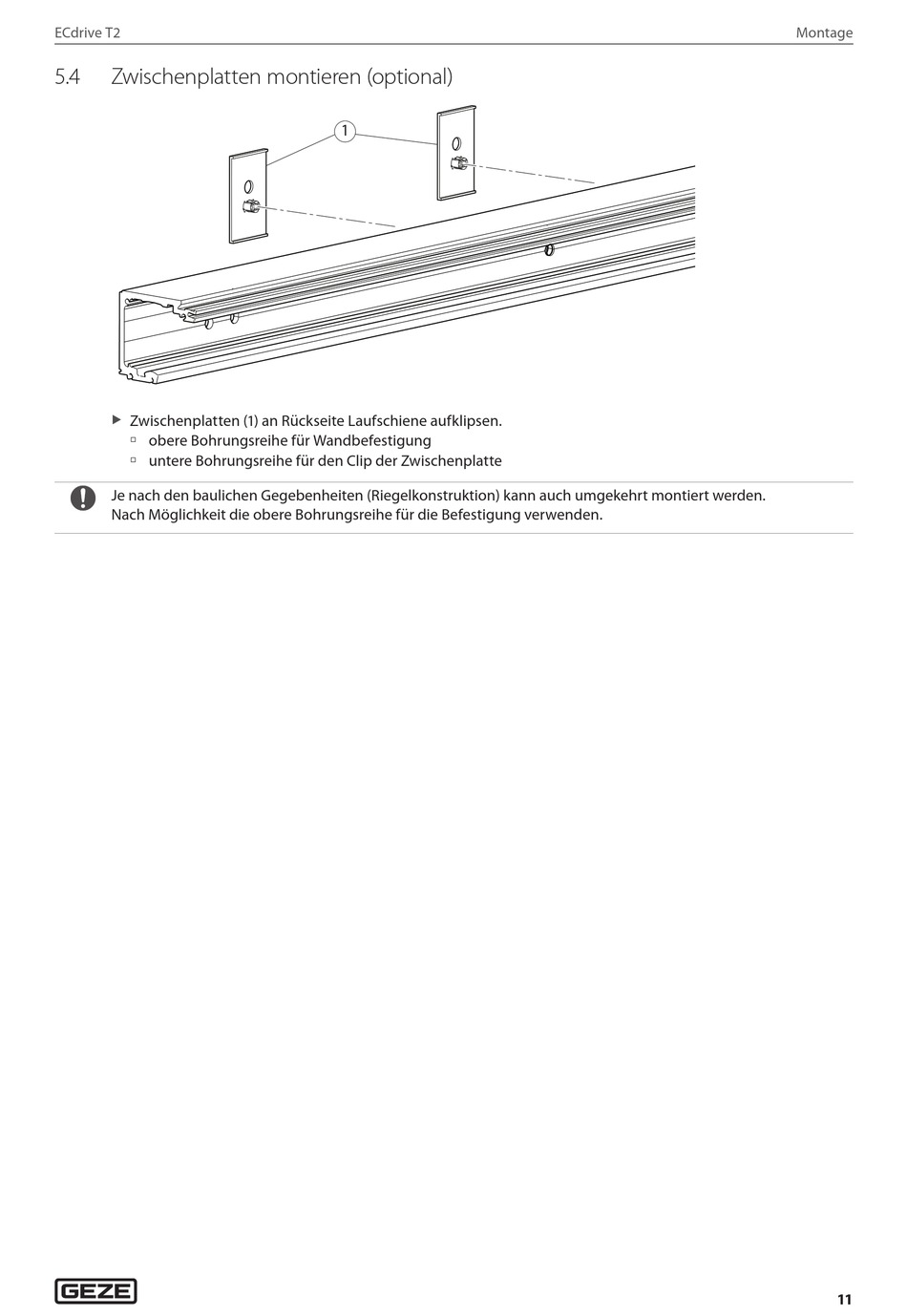

Zwischenplatten montieren (optional)
Zwischenplatten (1) an Rückseite Laufschiene aufklipsen.
X
à obere Bohrungsreihe für Wandbefestigung
à untere Bohrungsreihe für den Clip der Zwischenplatte
Je nach den baulichen Gegebenheiten (Riegelkonstruktion) kann auch umgekehrt montiert werden.
Nach Möglichkeit die obere Bohrungsreihe für die Befestigung verwenden.
1
Montage
11
