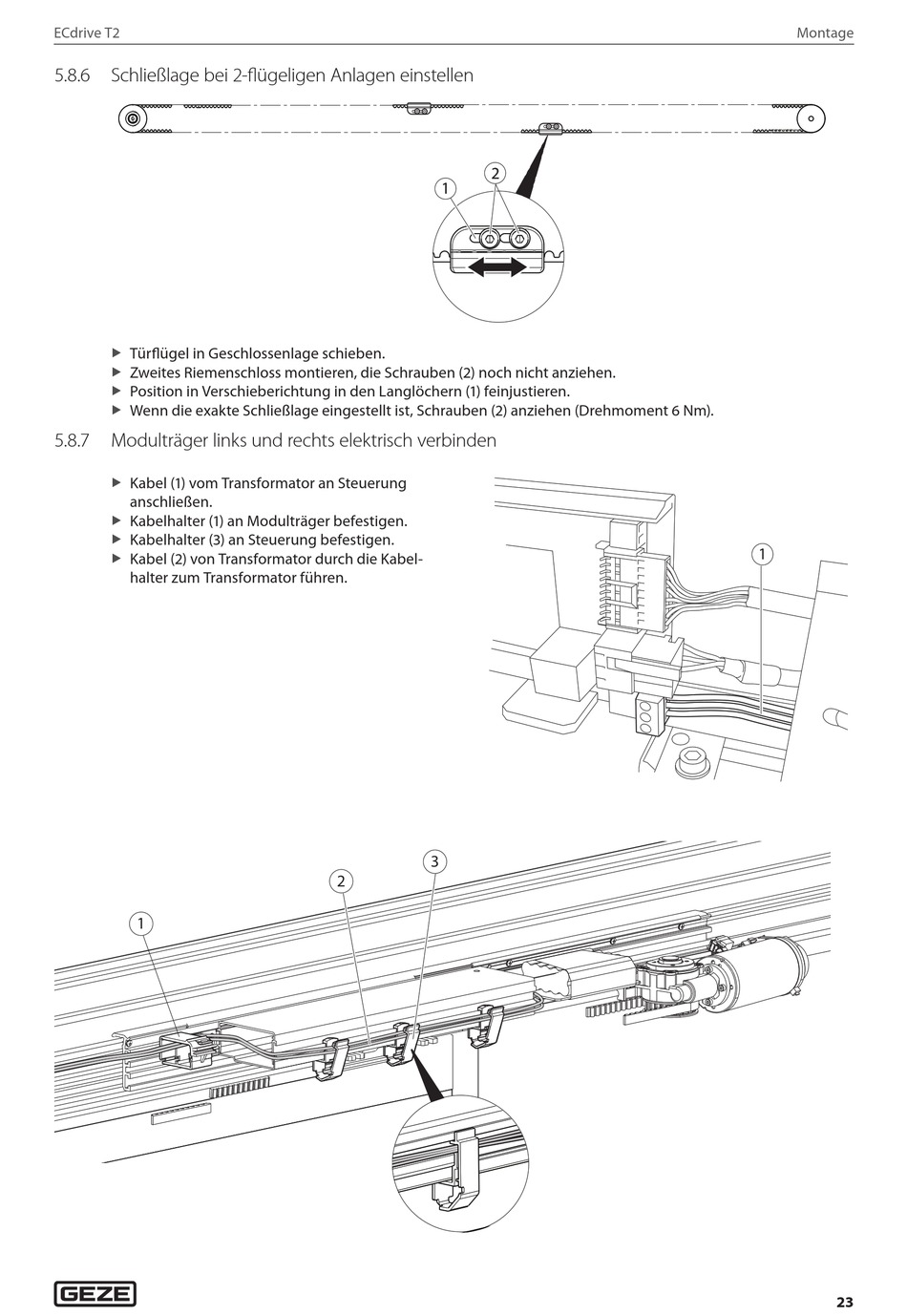

ECdrive T2
5.8.6
Schließlage bei 2-flügeligen Anlagen einstellen
Türflügel in Geschlossenlage schieben.
X
Zweites Riemenschloss montieren, die Schrauben (2) noch nicht anziehen.
X
Position in Verschieberichtung in den Langlöchern (1) feinjustieren.
X
Wenn die exakte Schließlage eingestellt ist, Schrauben (2) anziehen (Drehmoment 6 Nm).
X
5.8.7
Modulträger links und rechts elektrisch verbinden
Kabel (1) vom Transformator an Steuerung
X
anschließen.
Kabelhalter (1) an Modulträger befestigen.
X
Kabelhalter (3) an Steuerung befestigen.
X
Kabel (2) von Transformator durch die Kabel-
X
halter zum Transformator führen.
1
3
2
Montage
1
23
