Slimdrive EMD/EMD-F/EMD F-IS/EMD Invers

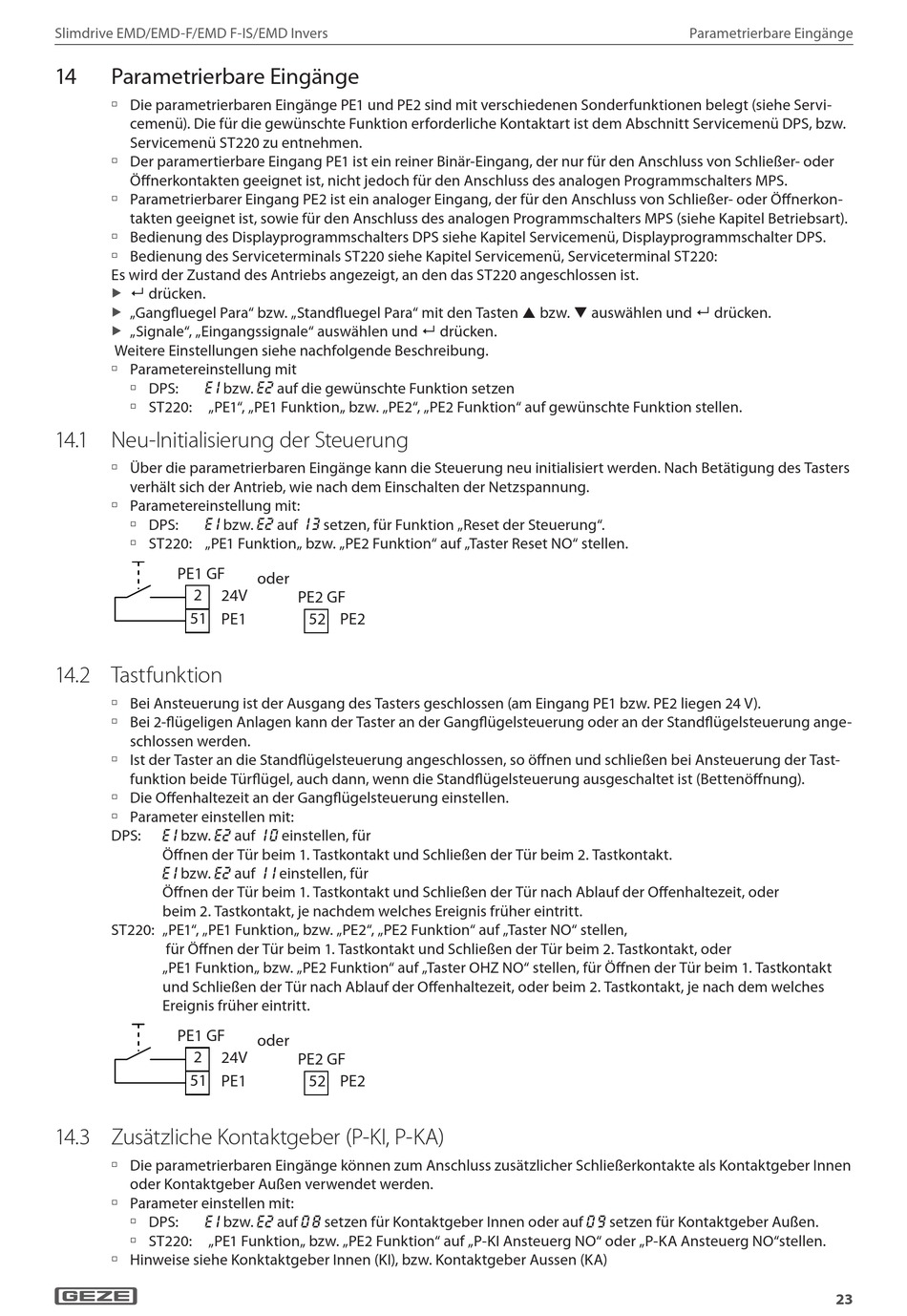

1 Symbol 4 Parametrierbare Eingänge
Die parametrierbaren Eingänge PE1 Symbol und PE2 sind mit verschiedenen Sonderfunktionen belegt (siehe Servi-
à
cemenü). Die für die gewünschte Funktion erforderliche Kontaktart ist dem Abschnitt Servicemenü DPS, bzw.
Servicemenü ST220 zu entnehmen.
Der paramertierbare Eingang PE1 Symbol ist ein reiner Binär-Eingang, der nur für den Anschluss von Schließer- oder
à
Öffnerkontakten geeignet ist, nicht jedoch für den Anschluss des analogen Programmschalters MPS.
Parametrierbarer Eingang PE2 ist ein analoger Eingang, der für den Anschluss von Schließer- oder Öffnerkon-
à
takten geeignet ist, sowie für den Anschluss des analogen Programmschalters MPS (siehe Kapitel Betriebsart).
Bedienung des Displayprogrammschalters DPS siehe Kapitel Servicemenü, Displayprogrammschalter DPS.
à
Bedienung des Serviceterminals ST220 siehe Kapitel Servicemenü, Serviceterminal ST220:
à
Es wird der Zustand des Antriebs angezeigt, an den das ST220 angeschlossen ist.
 drücken.
X
„Gangfluegel Para" bzw. „Standfluegel Para" mit den Tasten
X
„Signale", „Eingangssignale" auswählen und
X
Weitere Einstellungen siehe nachfolgende Beschreibung.
Parametereinstellung mit
à
DPS: bzw.
à
e1
ST220: „PE1 Symbol " , „PE1 Symbol Funktion„ bzw. „PE2", „PE2 Funktion" auf gewünschte Funktion stellen.
à
14. 1

Neu-Initialisierung der Steuerung

Über die parametrierbaren Eingänge kann die Steuerung neu initialisiert werden. Nach Betätigung des Tasters
à
verhält sich der Antrieb, wie nach dem Einschalten der Netzspannung.
Parametereinstellung mit:
à
DPS: bzw.
à
e1
ST220: „PE1 Symbol Funktion„ bzw. „PE2 Funktion" auf „Taster Reset NO" stellen.
à
PE1 GF
2
24V
51 PE1
14.2

Tastfunktion

Bei Ansteuerung ist der Ausgang des Tasters geschlossen (am Eingang PE1 Symbol bzw. PE2 liegen 24 V).
à
Bei 2-flügeligen Anlagen kann der Taster an der Gangflügelsteuerung oder an der Standflügelsteuerung ange-
à
schlossen werden.
à Ist der Taster an die Standflügelsteuerung angeschlossen, so öffnen und schließen bei Ansteuerung der Tast-
funktion beide Türflügel, auch dann, wenn die Standflügelsteuerung ausgeschaltet ist (Bettenöffnung).
Die Offenhaltezeit an der Gangflügelsteuerung einstellen.
à
Parameter einstellen mit:
à
DPS: bzw.
e1 e2
Öffnen der Tür beim 1 Symbol . Tastkontakt und Schließen der Tür beim 2. Tastkontakt.
bzw.
e1 e2
Öffnen der Tür beim 1 Symbol . Tastkontakt und Schließen der Tür nach Ablauf der Offenhaltezeit, oder
beim 2. Tastkontakt, je nachdem welches Ereignis früher eintritt.
ST220: „PE1 Symbol " , „PE1 Symbol Funktion„ bzw. „PE2", „PE2 Funktion" auf „Taster NO" stellen,
für Öffnen der Tür beim 1 Symbol . Tastkontakt und Schließen der Tür beim 2. Tastkontakt, oder
„PE1 Symbol Funktion„ bzw. „PE2 Funktion" auf „Taster OHZ NO" stellen, für Öffnen der Tür beim 1 Symbol . Tastkontakt
und Schließen der Tür nach Ablauf der Offenhaltezeit, oder beim 2. Tastkontakt, je nach dem welches
Ereignis früher eintritt.
PE1 GF
2 24V
51 PE1
14.3 Zusätzliche Kontaktgeber (P-KI, P-KA)
Die parametrierbaren Eingänge können zum Anschluss zusätzlicher Schließerkontakte als Kontaktgeber Innen
à
oder Kontaktgeber Außen verwendet werden.
Parameter einstellen mit:
à
DPS: bzw.
à
e1
ST220: „PE1 Symbol Funktion„ bzw. „PE2 Funktion" auf „P-KI Ansteuerg NO" oder „P-KA Ansteuerg NO"stellen.
à
Hinweise siehe Konktaktgeber Innen (KI), bzw. Kontaktgeber Aussen (KA)
à
auf die gewünschte Funktion setzen
e2
auf setzen, für Funktion „Reset der Steuerung".
e2 1 3
oder
PE2 GF
52 PE2
auf einstellen, für
1 0
auf einstellen, für
11
oder
PE2 GF
52 PE2
auf setzen für Kontaktgeber Innen oder auf
e2 0 8
bzw. auswählen und  drücken.
 
 drücken.
0 9
Parametrierbare Eingänge
setzen für Kontaktgeber Außen.
