Montage
8.7

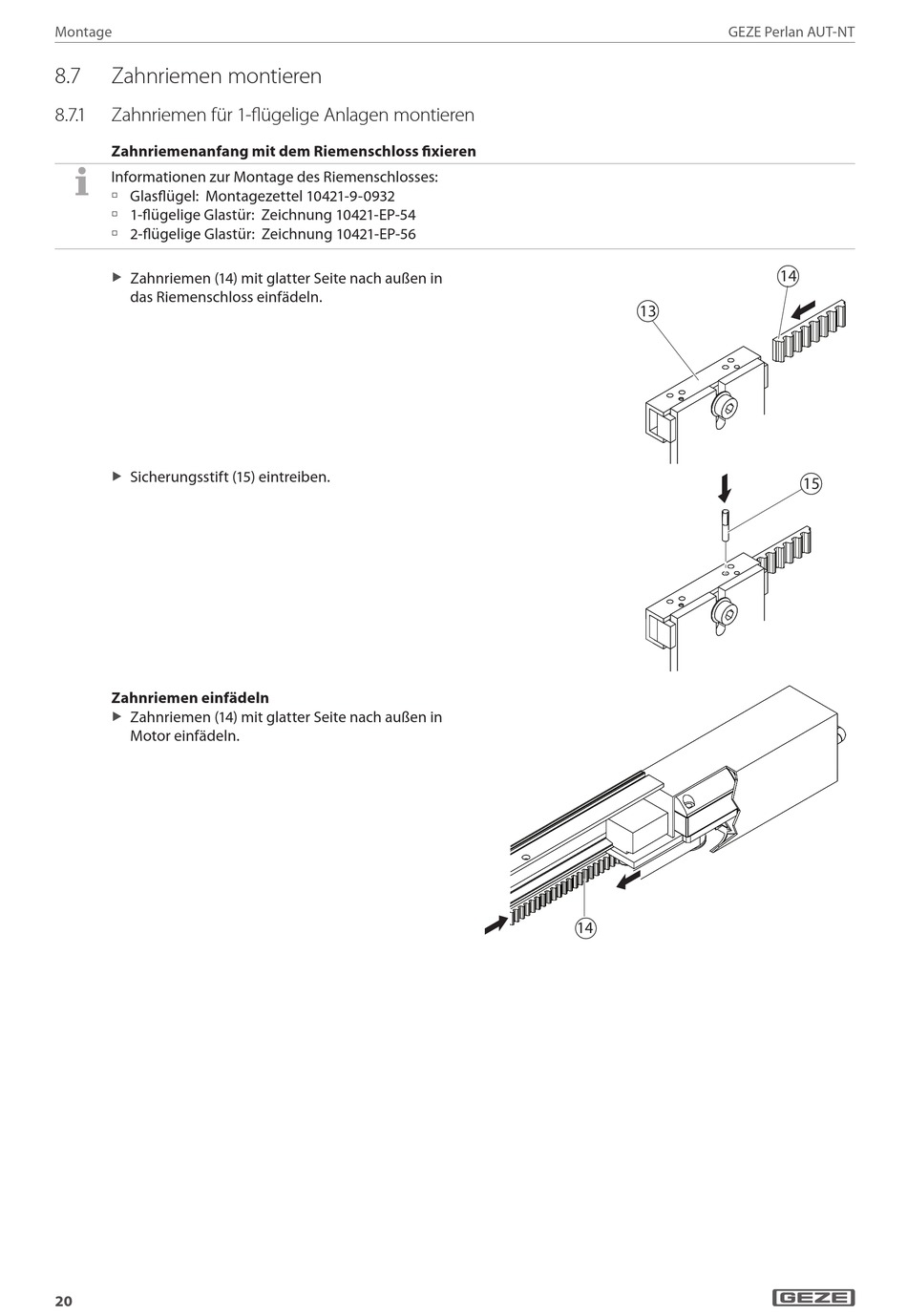

Zahnriemen montieren

8.7. 1 Zahnriemen für 1-flügelige Anlagen montieren
Zahnriemenanfang mit dem Riemenschloss fixieren
Informationen zur Montage des Riemenschlosses:
Glasflügel: Montagezettel 10421-9-0932
à
1-flügelige Glastür: Zeichnung 10421-EP-54
à
à 2-flügelige Glastür: Zeichnung 10421-EP-56
Zahnriemen (14) mit glatter Seite nach außen in
X
das Riemenschloss einfädeln.
Sicherungsstift (15) eintreiben.
X
Zahnriemen einfädeln
Zahnriemen (14) mit glatter Seite nach außen in
X
Motor einfädeln.
