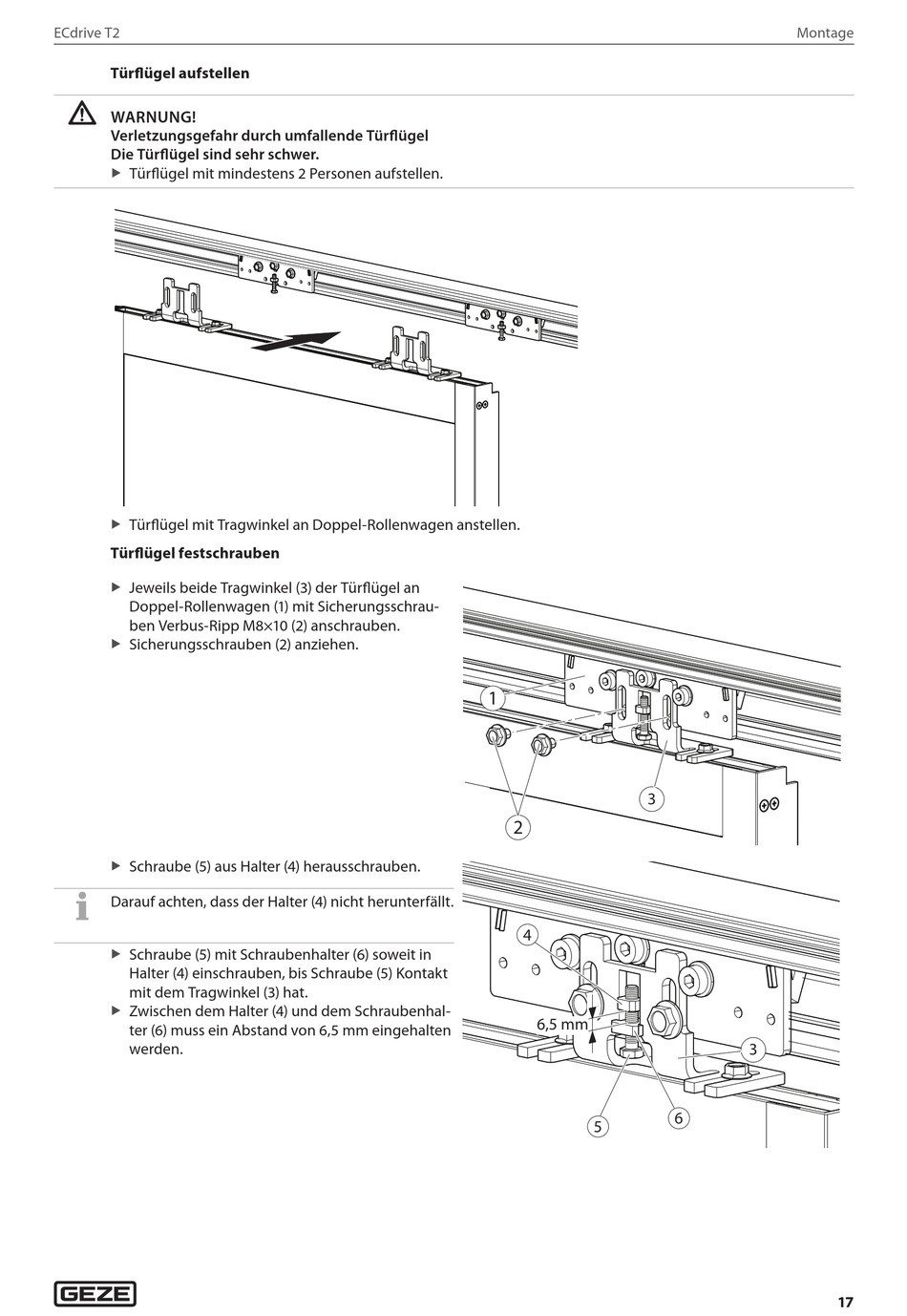

Türflügel aufstellen
WARNUNG!
Verletzungsgefahr durch umfallende Türflügel
Die Türflügel sind sehr schwer.
Türflügel mit mindestens 2 Personen aufstellen.
X
Türflügel mit Tragwinkel an Doppel-Rollenwagen anstellen.
X
Türflügel festschrauben
Jeweils beide Tragwinkel (3) der Türflügel an
X
Doppel-Rollenwagen (1) mit Sicherungsschrau-
ben Verbus-Ripp M8×10 (2) anschrauben.
Sicherungsschrauben (2) anziehen.
X
Schraube (5) aus Halter (4) herausschrauben.
X
Darauf achten, dass der Halter (4) nicht herunterfällt.
Schraube (5) mit Schraubenhalter (6) soweit in
X
Halter (4) einschrauben, bis Schraube (5) Kontakt
mit dem Tragwinkel (3) hat.
Zwischen dem Halter (4) und dem Schraubenhal-
X
ter (6) muss ein Abstand von 6,5 mm eingehalten
werden.
1
3
2
4
6,5 mm
5
