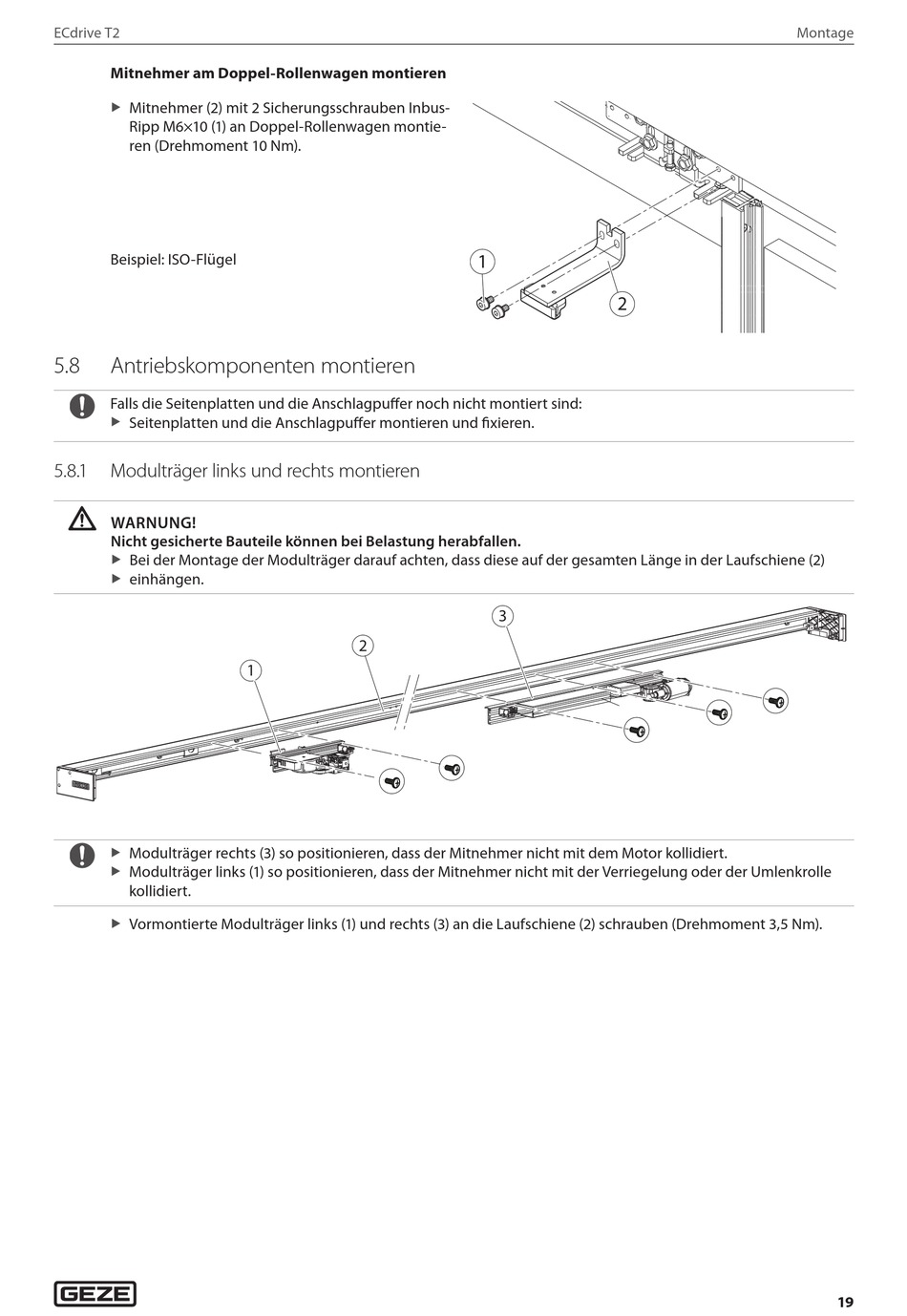

ECdrive T2
Mitnehmer am Doppel-Rollenwagen montieren
Mitnehmer (2) mit 2 Sicherungsschrauben Inbus-
X
Ripp M6×10 (1) an Doppel-Rollenwagen montie-
ren (Drehmoment 10 Nm).
Beispiel: ISO-Flügel
5.8
Antriebskomponenten montieren
Falls die Seitenplatten und die Anschlagpuffer noch nicht montiert sind:
Seitenplatten und die Anschlagpuffer montieren und fixieren.
X
5.8. 1
Modulträger links und rechts montieren
WARNUNG!
Nicht gesicherte Bauteile können bei Belastung herabfallen.
Bei der Montage der Modulträger darauf achten, dass diese auf der gesamten Länge in der Laufschiene (2)
X
einhängen.
X
Modulträger rechts (3) so positionieren, dass der Mitnehmer nicht mit dem Motor kollidiert.
X
Modulträger links (1) so positionieren, dass der Mitnehmer nicht mit der Verriegelung oder der Umlenkrolle
X
kollidiert.
Vormontierte Modulträger links (1) und rechts (3) an die Laufschiene (2) schrauben (Drehmoment 3,5 Nm).
X
2
1
1
2
3
Montage
19
