Montage

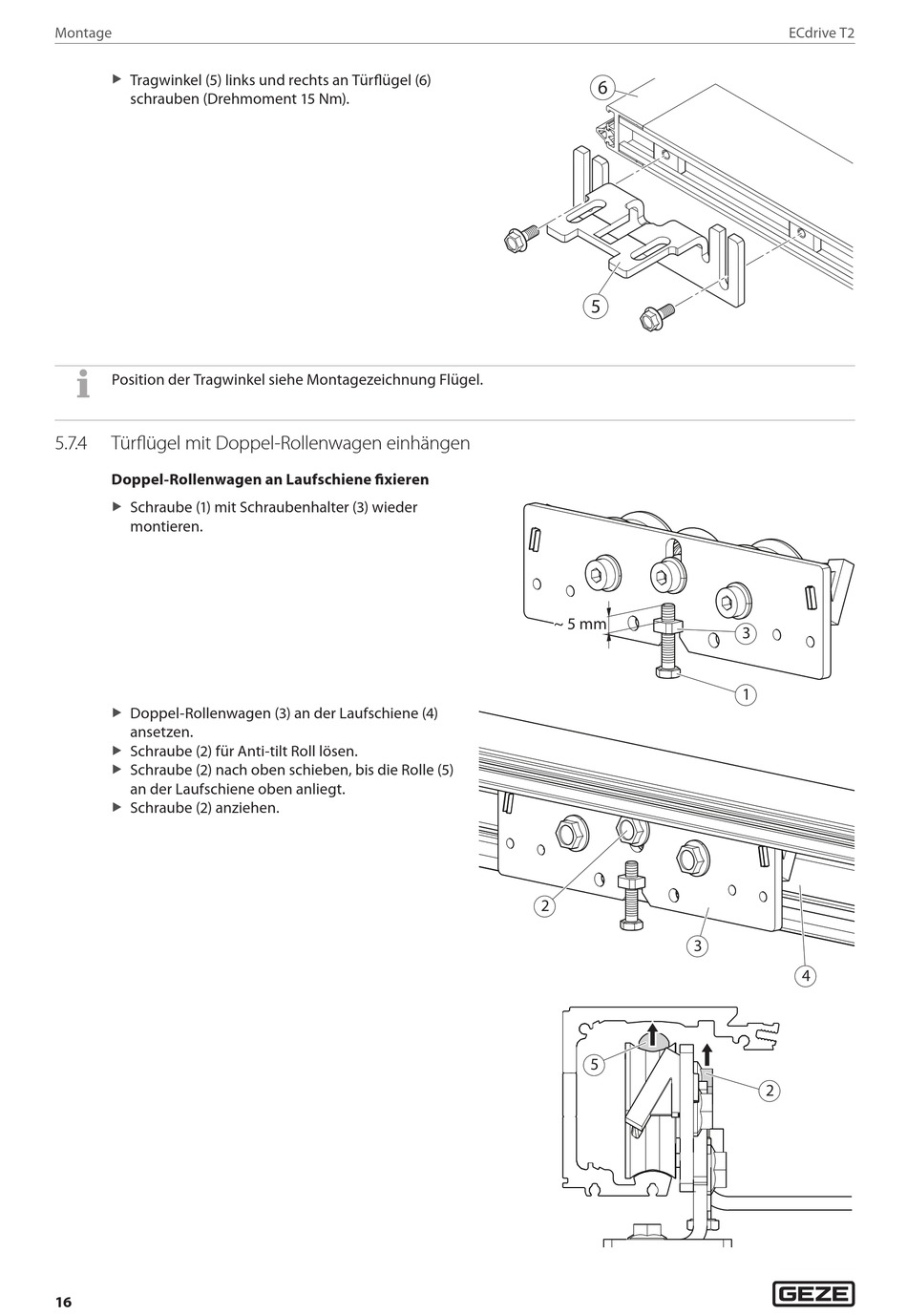

Tragwinkel (5) links und rechts an Türflügel (6)
X
schrauben (Drehmoment 15 Nm).
Position der Tragwinkel siehe Montagezeichnung Flügel.
5.7.4
Türflügel mit Doppel-Rollenwagen einhängen
Doppel-Rollenwagen an Laufschiene fixieren
Schraube (1) mit Schraubenhalter (3) wieder
X
montieren.
Doppel-Rollenwagen (3) an der Laufschiene (4)
X
ansetzen.
Schraube (2) für Anti-tilt Roll lösen.
X
Schraube (2) nach oben schieben, bis die Rolle (5)
X
an der Laufschiene oben anliegt.
Schraube (2) anziehen.
X
16
6
5
~ 5 mm
2
3
5
ECdrive T2
3
1
4
2
