Montage
5.8.4

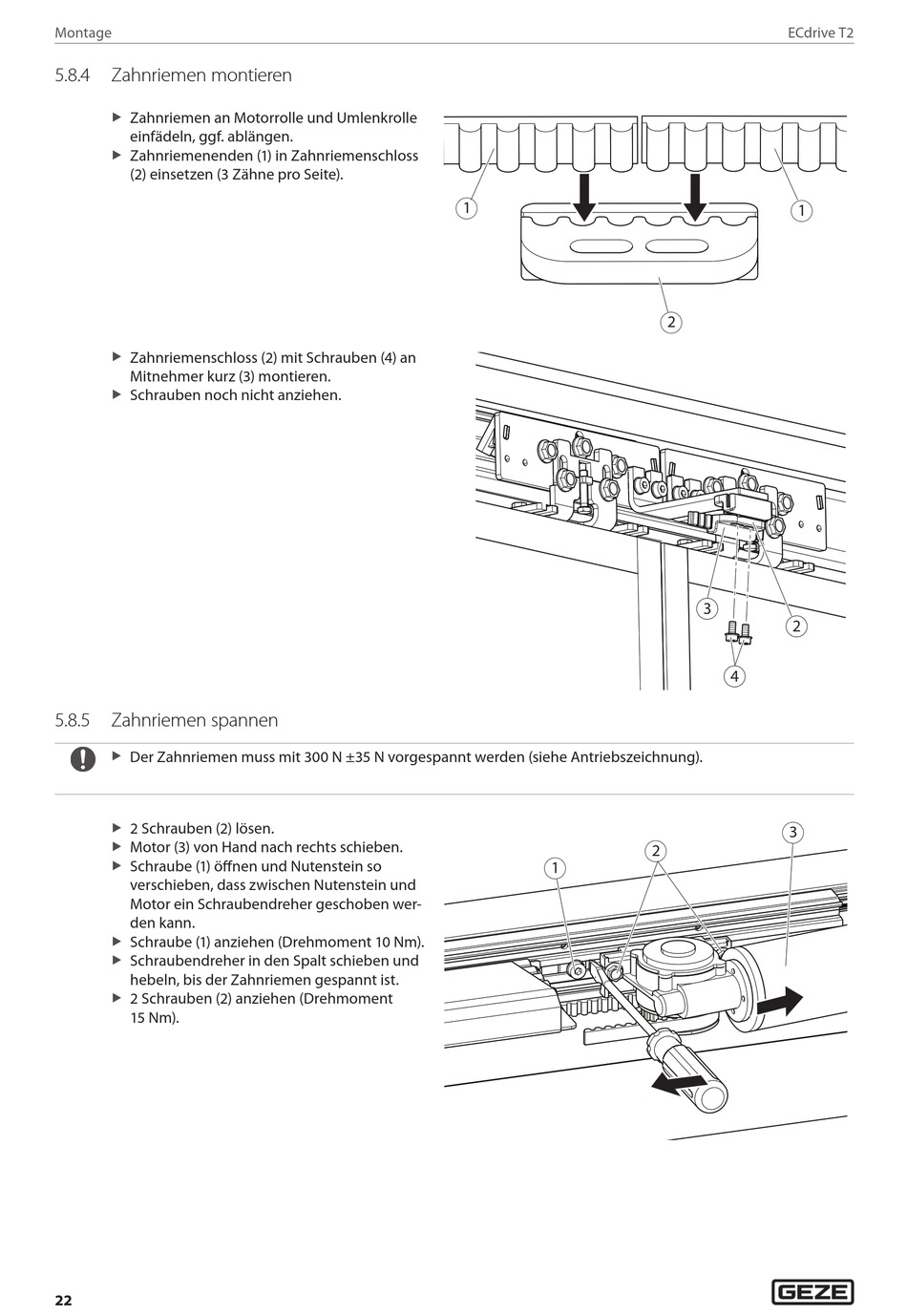

Zahnriemen montieren
Zahnriemen an Motorrolle und Umlenkrolle
X
einfädeln, ggf. ablängen.
Zahnriemenenden (1) in Zahnriemenschloss
X
(2) einsetzen (3 Zähne pro Seite).
Zahnriemenschloss (2) mit Schrauben (4) an
X
Mitnehmer kurz (3) montieren.
Schrauben noch nicht anziehen.
X
5.8.5
Zahnriemen spannen
Der Zahnriemen muss mit 300 N ±35 N vorgespannt werden (siehe Antriebszeichnung).
X
2 Schrauben (2) lösen.
X
Motor (3) von Hand nach rechts schieben.
X
Schraube (1) öffnen und Nutenstein so
X
verschieben, dass zwischen Nutenstein und
Motor ein Schraubendreher geschoben wer-
den kann.
Schraube (1) anziehen (Drehmoment 10 Nm).
X
Schraubendreher in den Spalt schieben und
X
hebeln, bis der Zahnriemen gespannt ist.
2 Schrauben (2) anziehen (Drehmoment
X
15 Nm).
22
1
1
ECdrive T2
1
2
3
2
4
3
2
