Montage
5.5

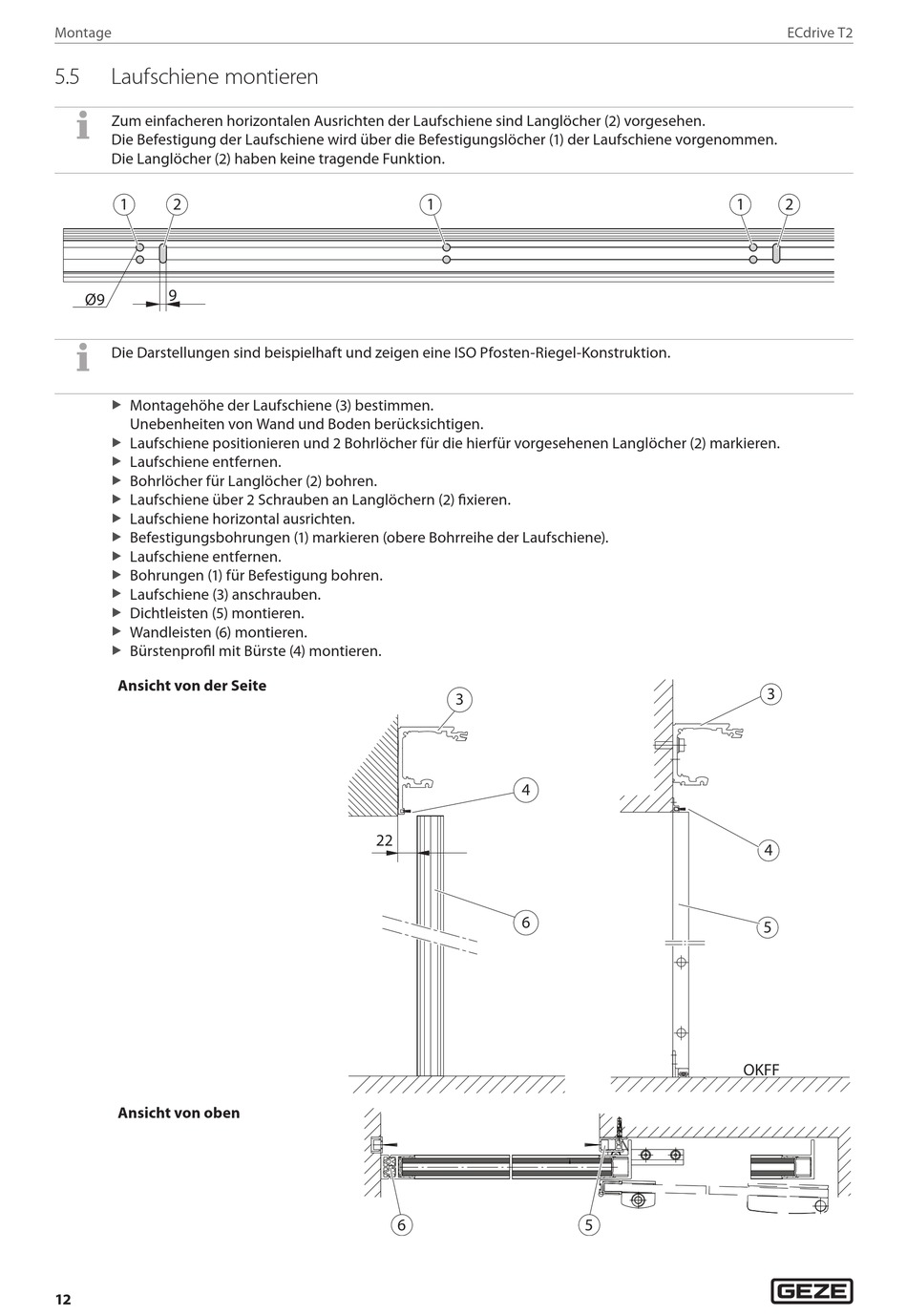

Laufschiene montieren
Zum einfacheren horizontalen Ausrichten der Laufschiene sind Langlöcher (2) vorgesehen.
Die Befestigung der Laufschiene wird über die Befestigungslöcher (1) der Laufschiene vorgenommen.
Die Langlöcher (2) haben keine tragende Funktion.
1
2
9
Ø9
Die Darstellungen sind beispielhaft und zeigen eine ISO Pfosten-Riegel-Konstruktion.
Montagehöhe der Laufschiene (3) bestimmen.
X
Unebenheiten von Wand und Boden berücksichtigen.
Laufschiene positionieren und 2 Bohrlöcher für die hierfür vorgesehenen Langlöcher (2) markieren.
X
Laufschiene entfernen.
X
Bohrlöcher für Langlöcher (2) bohren.
X
Laufschiene über 2 Schrauben an Langlöchern (2) fixieren.
X
Laufschiene horizontal ausrichten.
X
Befestigungsbohrungen (1) markieren (obere Bohrreihe der Laufschiene).
X
Laufschiene entfernen.
X
Bohrungen (1) für Befestigung bohren.
X
Laufschiene (3) anschrauben.
X
Dichtleisten (5) montieren.
X
Wandleisten (6) montieren.
X
Bürstenprofil mit Bürste (4) montieren.
X
Ansicht von der Seite
Ansicht von oben
12
1
3
4
22
6
6
1
OKFF
5
ECdrive T2
2
3
4
5
