ECdrive T2

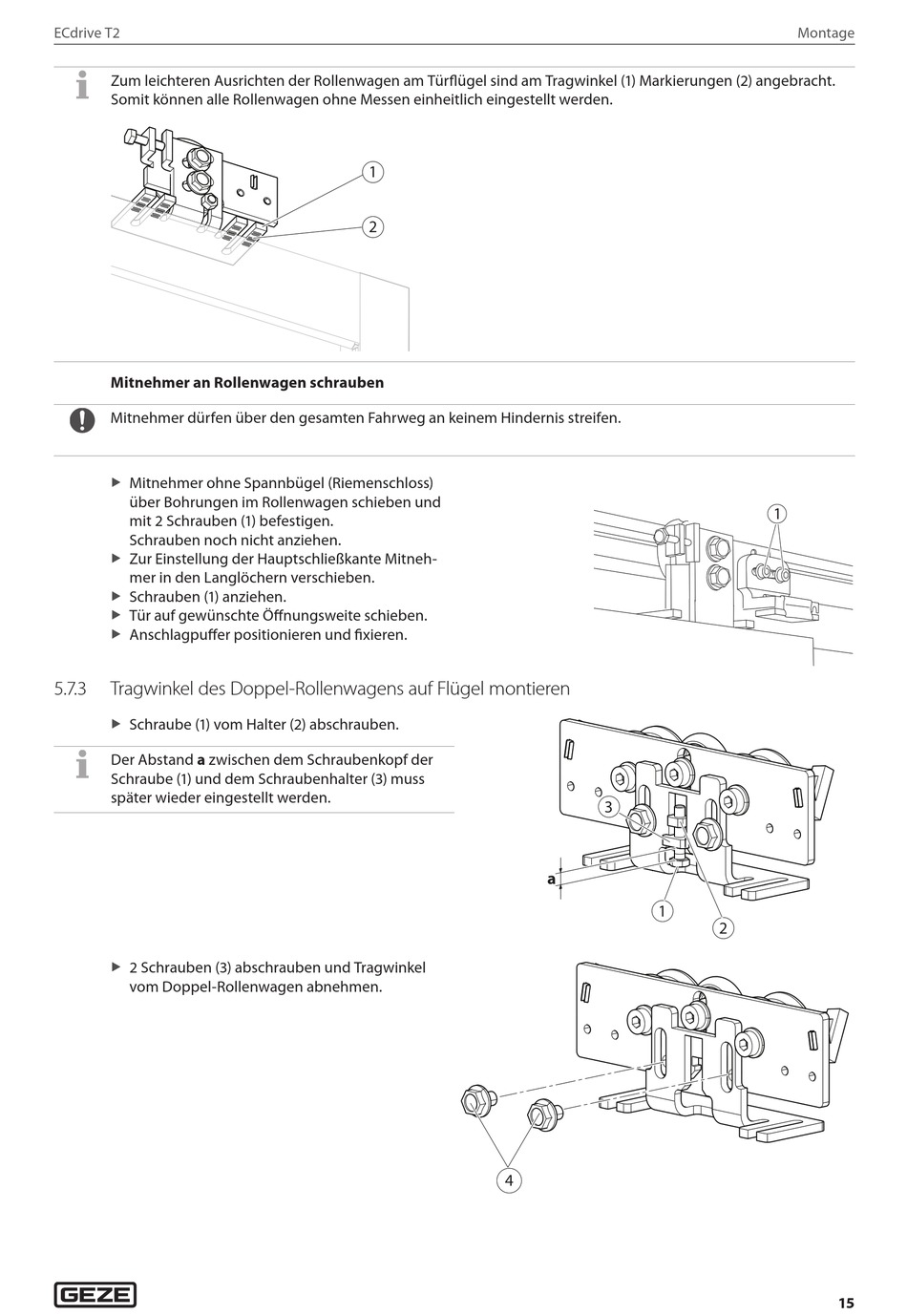

Zum leichteren Ausrichten der Rollenwagen am Türflügel sind am Tragwinkel (1) Markierungen (2) angebracht.
Somit können alle Rollenwagen ohne Messen einheitlich eingestellt werden.
Mitnehmer an Rollenwagen schrauben
Mitnehmer dürfen über den gesamten Fahrweg an keinem Hindernis streifen.
Mitnehmer ohne Spannbügel (Riemenschloss)
X
über Bohrungen im Rollenwagen schieben und
mit 2 Schrauben (1) befestigen.
Schrauben noch nicht anziehen.
Zur Einstellung der Hauptschließkante Mitneh-
X
mer in den Langlöchern verschieben.
Schrauben (1) anziehen.
X
Tür auf gewünschte Öffnungsweite schieben.
X
Anschlagpuffer positionieren und fixieren.
X
5.7.3
Tragwinkel des Doppel-Rollenwagens auf Flügel montieren
Schraube (1) vom Halter (2) abschrauben.
X
Der Abstand a zwischen dem Schraubenkopf der
Schraube (1) und dem Schraubenhalter (3) muss
später wieder eingestellt werden.
2 Schrauben (3) abschrauben und Tragwinkel
X
vom Doppel-Rollenwagen abnehmen.
1
2
4
3
a
1
2
Montage
1
15
