Trafoerdung Montieren - GEZE ECdrive T2 Montage- Und Serviceanleitung

ECdrive T2
5.8.9

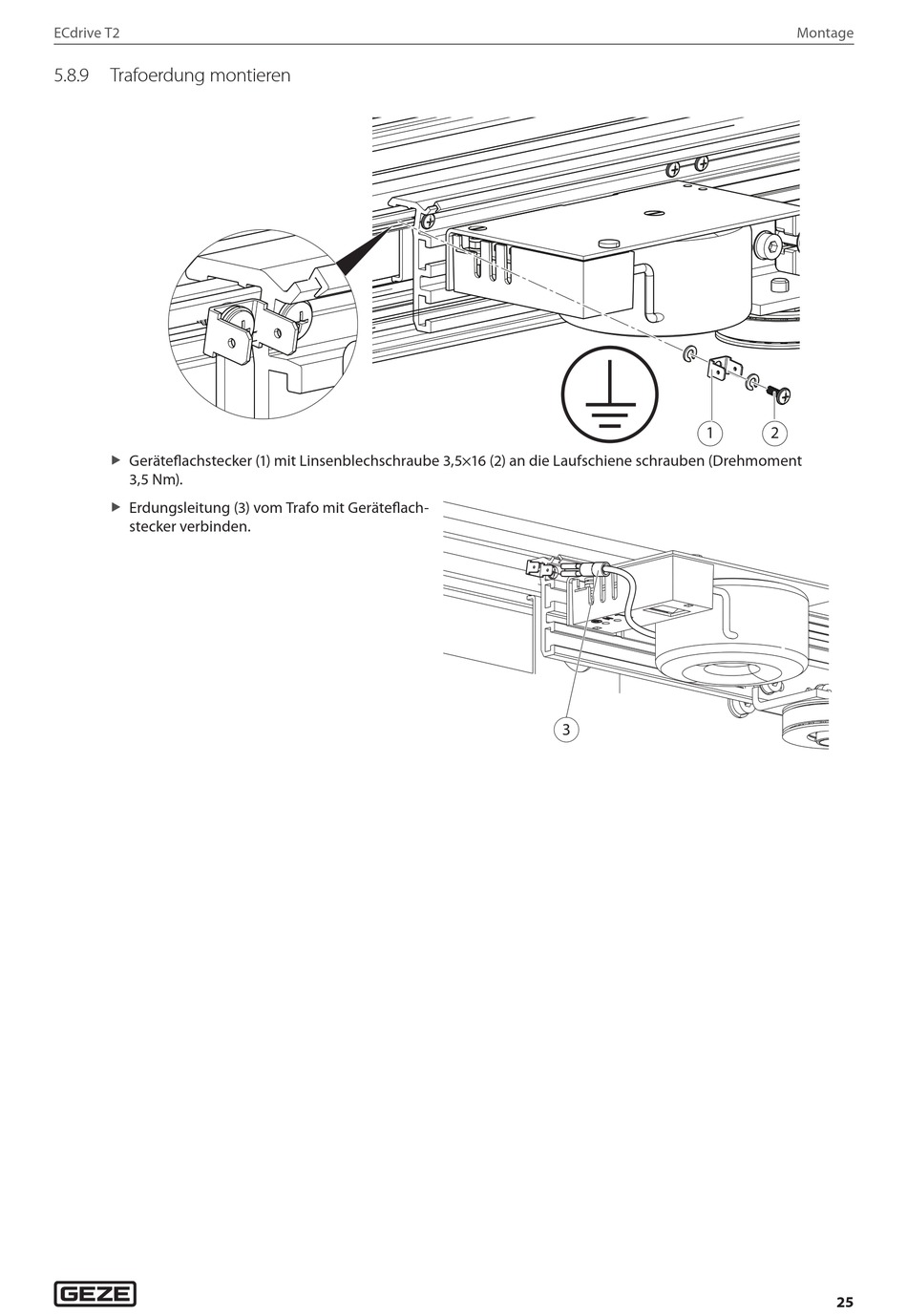

Trafoerdung montieren

Geräteflachstecker (1) mit Linsenblechschraube 3,5×16 (2) an die Laufschiene schrauben (Drehmoment
X
3,5 Nm).
Erdungsleitung (3) vom Trafo mit Geräteflach-
X
stecker verbinden.
1
3
Montage
2
25
