ECdrive T2
8.2
Elektrische Fehler
Hinweise zum Auslesen und eine Liste von Fehlermeldungen siehe Anschlussplan.
X
8.2. 1

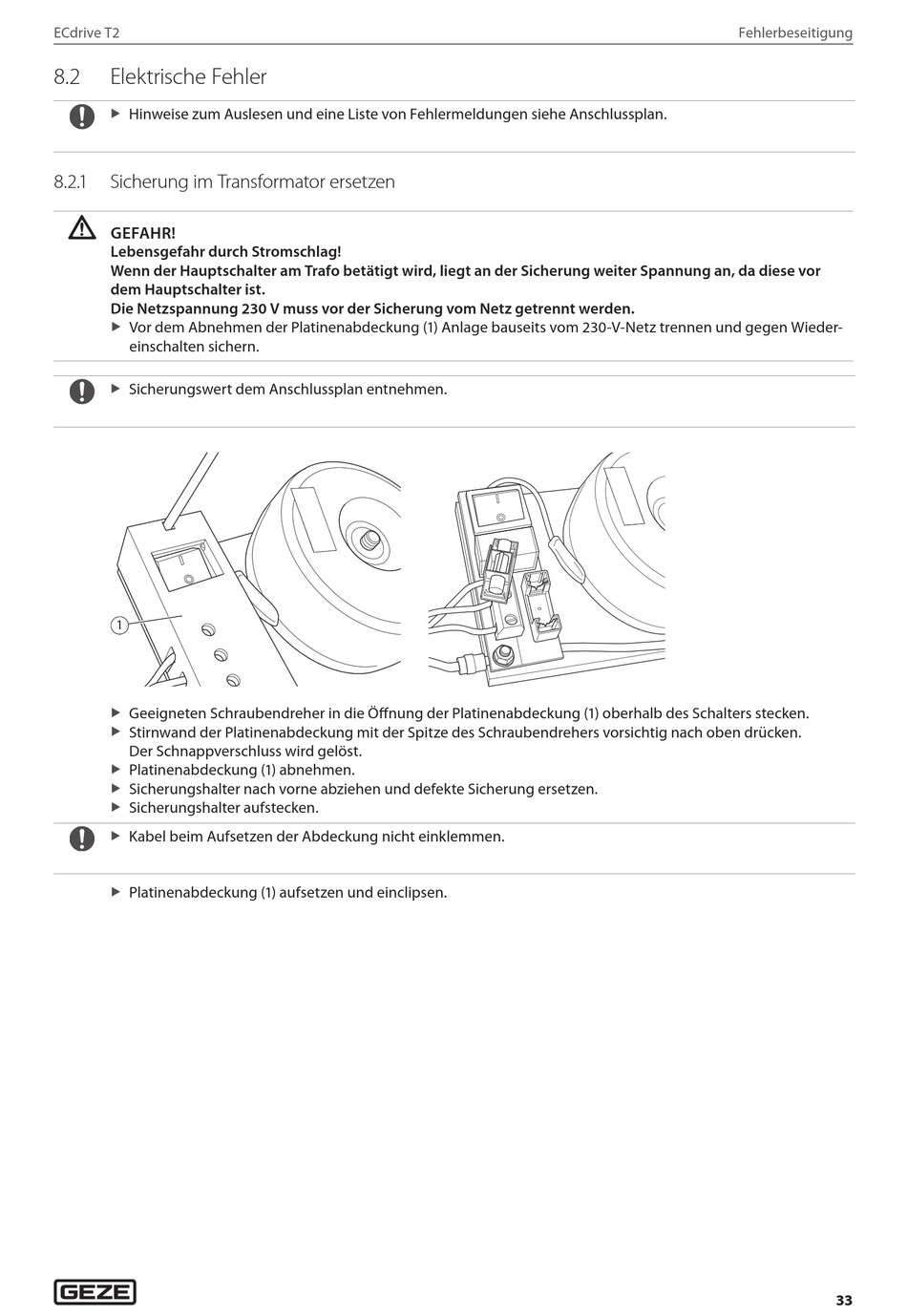

Sicherung im Transformator ersetzen
GefAhR!
Lebensgefahr durch Stromschlag!
Wenn der hauptschalter am Trafo betätigt wird, liegt an der Sicherung weiter Spannung an, da diese vor
dem hauptschalter ist.
Die Netzspannung 230 V muss vor der Sicherung vom Netz getrennt werden.
Vor dem Abnehmen der Platinenabdeckung (1) Anlage bauseits vom 230-V-Netz trennen und gegen Wieder-
X
einschalten sichern.
Sicherungswert dem Anschlussplan entnehmen.
X
1 1 1 1
Geeigneten Schraubendreher in die Öffnung der Platinenabdeckung (1) oberhalb des Schalters stecken.
X
Stirnwand der Platinenabdeckung mit der Spitze des Schraubendrehers vorsichtig nach oben drücken.
X
Der Schnappverschluss wird gelöst.
Platinenabdeckung (1) abnehmen.
X
Sicherungshalter nach vorne abziehen und defekte Sicherung ersetzen.
X
Sicherungshalter aufstecken.
X
Kabel beim Aufsetzen der Abdeckung nicht einklemmen.
X
Platinenabdeckung (1) aufsetzen und einclipsen.
X
Fehlerbeseitigung
33
