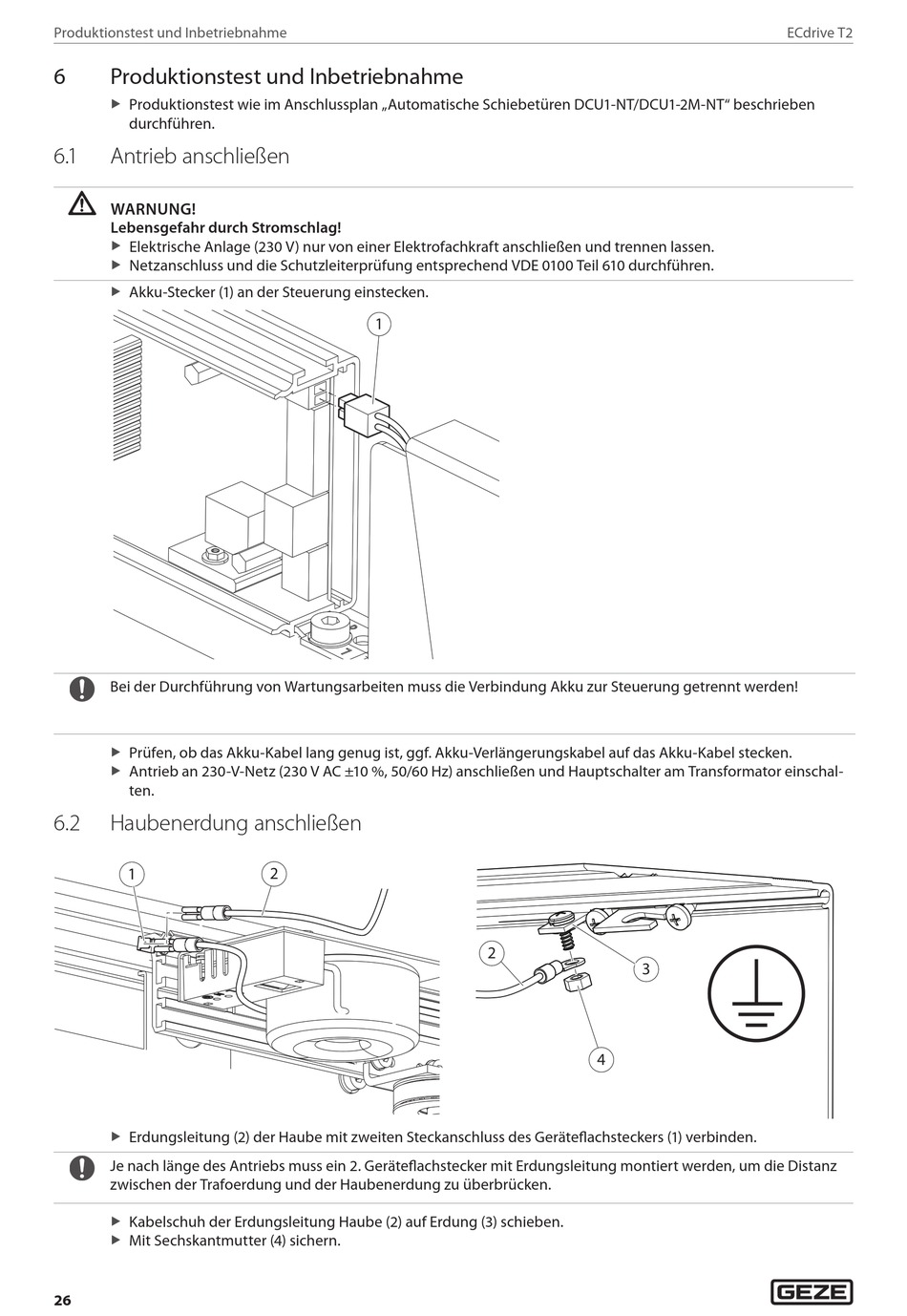

Produktionstest und Inbetriebnahme
6
Produktionstest und Inbetriebnahme
Produktionstest wie im Anschlussplan „Automatische Schiebetüren DCU1-NT/DCU1-2M-NT" beschrieben
X
durchführen.
6. 1
Antrieb anschließen
WARNUNG!
Lebensgefahr durch Stromschlag!
Elektrische Anlage (230 V) nur von einer Elektrofachkraft anschließen und trennen lassen.
X
Netzanschluss und die Schutzleiterprüfung entsprechend VDE 0100 Teil 610 durchführen.
X
Akku-Stecker (1) an der Steuerung einstecken.
X
Bei der Durchführung von Wartungsarbeiten muss die Verbindung Akku zur Steuerung getrennt werden!
Prüfen, ob das Akku-Kabel lang genug ist, ggf. Akku-Verlängerungskabel auf das Akku-Kabel stecken.
X
Antrieb an 230-V-Netz (230 V AC ±10 %, 50/60 Hz) anschließen und Hauptschalter am Transformator einschal-
X
ten.
6.2
Haubenerdung anschließen
1
Erdungsleitung (2) der Haube mit zweiten Steckanschluss des Geräteflach steckers (1) verbinden.
X
Je nach länge des Antriebs muss ein 2. Geräteflachstecker mit Erdungsleitung montiert werden, um die Distanz
zwischen der Trafoerdung und der Haubenerdung zu überbrücken.
Kabelschuh der Erdungsleitung Haube (2) auf Erdung (3) schieben.
X
Mit Sechskantmutter (4) sichern.
X
26
1
2
2
3
4
ECdrive T2
