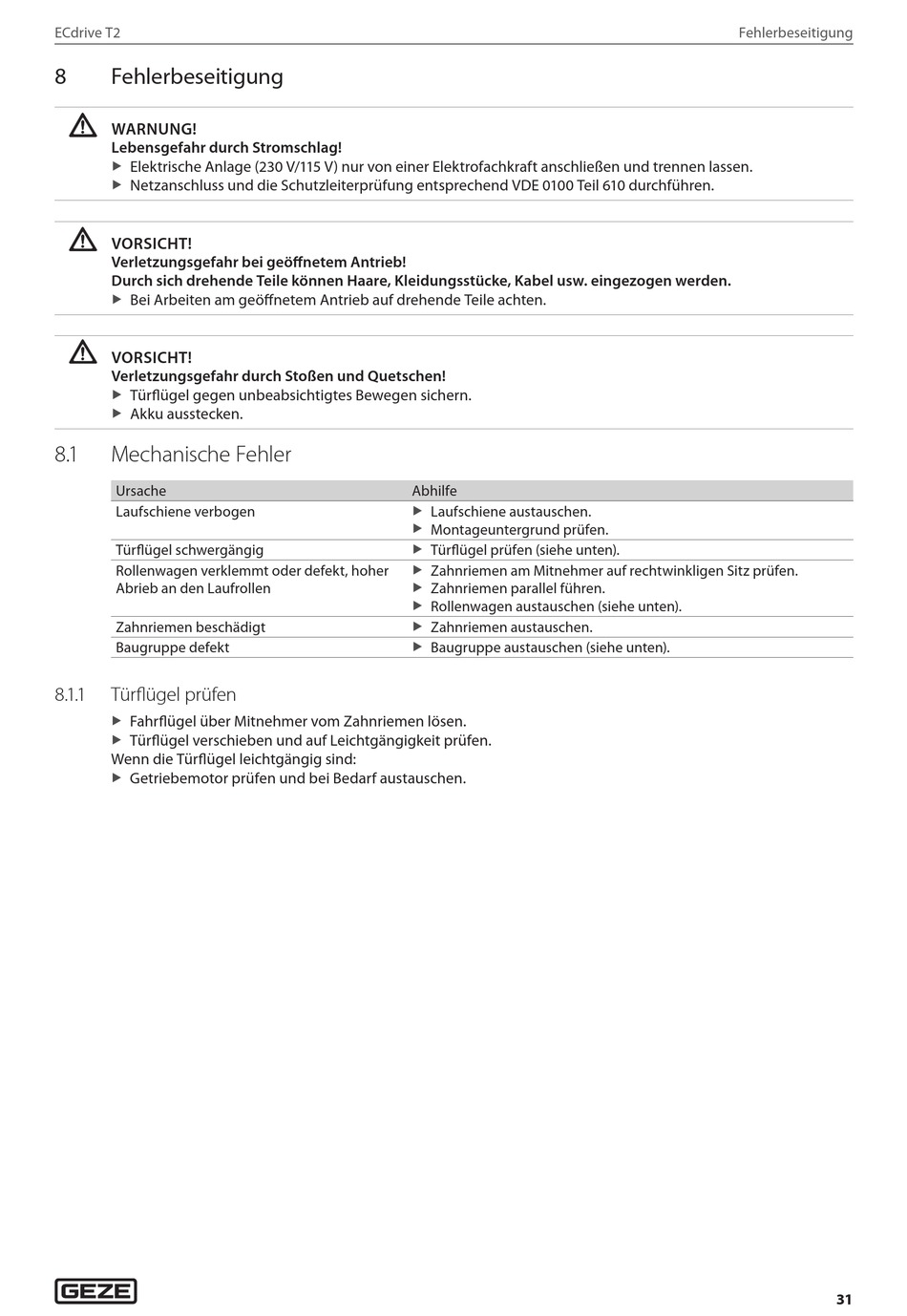

ECdrive T2
8
Fehlerbeseitigung
WARNUNG!
Lebensgefahr durch Stromschlag!
Elektrische Anlage (230 V/115 V) nur von einer Elektrofachkraft anschließen und trennen lassen.
X
Netzanschluss und die Schutzleiterprüfung entsprechend VDE 0100 Teil 610 durchführen.
X
VoRSichT!
Verletzungsgefahr bei geöffnetem Antrieb!
Durch sich drehende Teile können haare, Kleidungsstücke, Kabel usw. eingezogen werden.
Bei Arbeiten am geöffnetem Antrieb auf drehende Teile achten.
X
VoRSichT!
Verletzungsgefahr durch Stoßen und Quetschen!
Türflügel gegen unbeabsichtigtes Bewegen sichern.
X
Akku ausstecken.
X
8. 1
Mechanische Fehler
Ursache
Laufschiene verbogen
Türflügel schwergängig
Rollenwagen verklemmt oder defekt, hoher
Abrieb an den Laufrollen
Zahnriemen beschädigt
Baugruppe defekt
8. 1 . 1
Türflügel prüfen
Fahrflügel über Mitnehmer vom Zahnriemen lösen.
X
Türflügel verschieben und auf Leichtgängigkeit prüfen.
X
Wenn die Türflügel leichtgängig sind:
Getriebemotor prüfen und bei Bedarf austauschen.
X
Abhilfe
Laufschiene austauschen.
X
Montageuntergrund prüfen.
X
Türflügel prüfen (siehe unten).
X
Zahnriemen am Mitnehmer auf rechtwinkligen Sitz prüfen.
X
Zahnriemen parallel führen.
X
Rollenwagen austauschen (siehe unten).
X
Zahnriemen austauschen.
X
Baugruppe austauschen (siehe unten).
X
Fehlerbeseitigung
31
