Produktionstest und Inbetriebnahme

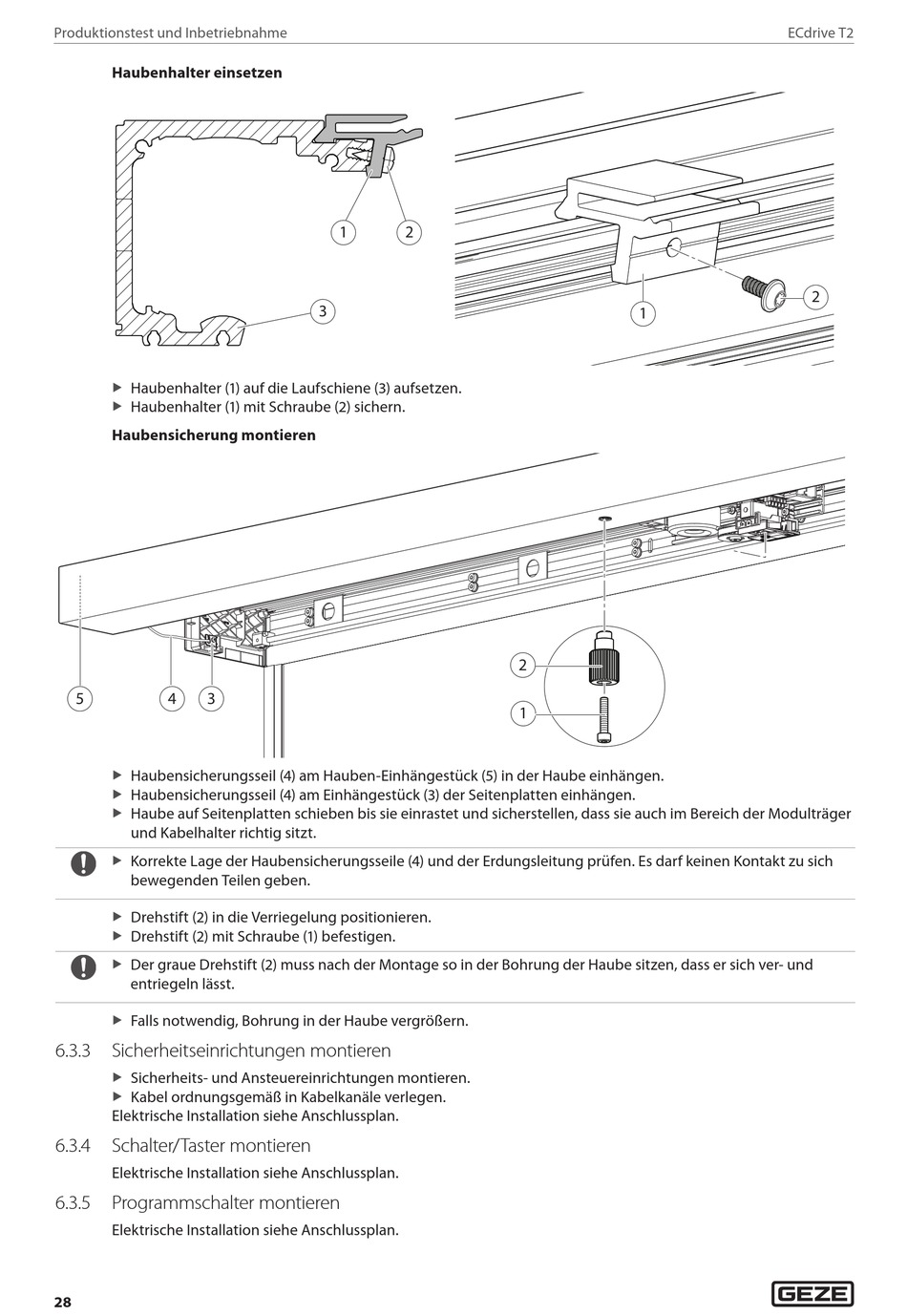

Haubenhalter einsetzen
Haubenhalter (1) auf die Laufschiene (3) aufsetzen.
X
Haubenhalter (1) mit Schraube (2) sichern.
X
Haubensicherung montieren
5
4
3
Haubensicherungsseil (4) am Hauben-Einhängestück (5) in der Haube einhängen.
X
Haubensicherungsseil (4) am Einhängestück (3) der Seitenplatten einhängen.
X
Haube auf Seitenplatten schieben bis sie einrastet und sicherstellen, dass sie auch im Bereich der Modulträger
X
und Kabelhalter richtig sitzt.
Korrekte Lage der Haubensicherungsseile (4) und der Erdungsleitung prüfen. Es darf keinen Kontakt zu sich
X
bewegenden Teilen geben.
Drehstift (2) in die Verriegelung positionieren.
X
Drehstift (2) mit Schraube (1) befestigen.
X
Der graue Drehstift (2) muss nach der Montage so in der Bohrung der Haube sitzen, dass er sich ver- und
X
entriegeln lässt.
Falls notwendig, Bohrung in der Haube vergrößern.
X
6.3.3 Sicherheitseinrichtungen montieren
Sicherheits- und Ansteuereinrichtungen montieren.
X
Kabel ordnungsgemäß in Kabelkanäle verlegen.
X
Elektrische Installation siehe Anschlussplan.
6.3.4
Schalter/Taster montieren
Elektrische Installation siehe Anschlussplan.
6.3.5
Programmschalter montieren
Elektrische Installation siehe Anschlussplan.
28
1
2
3
1
2
1
ECdrive T2
