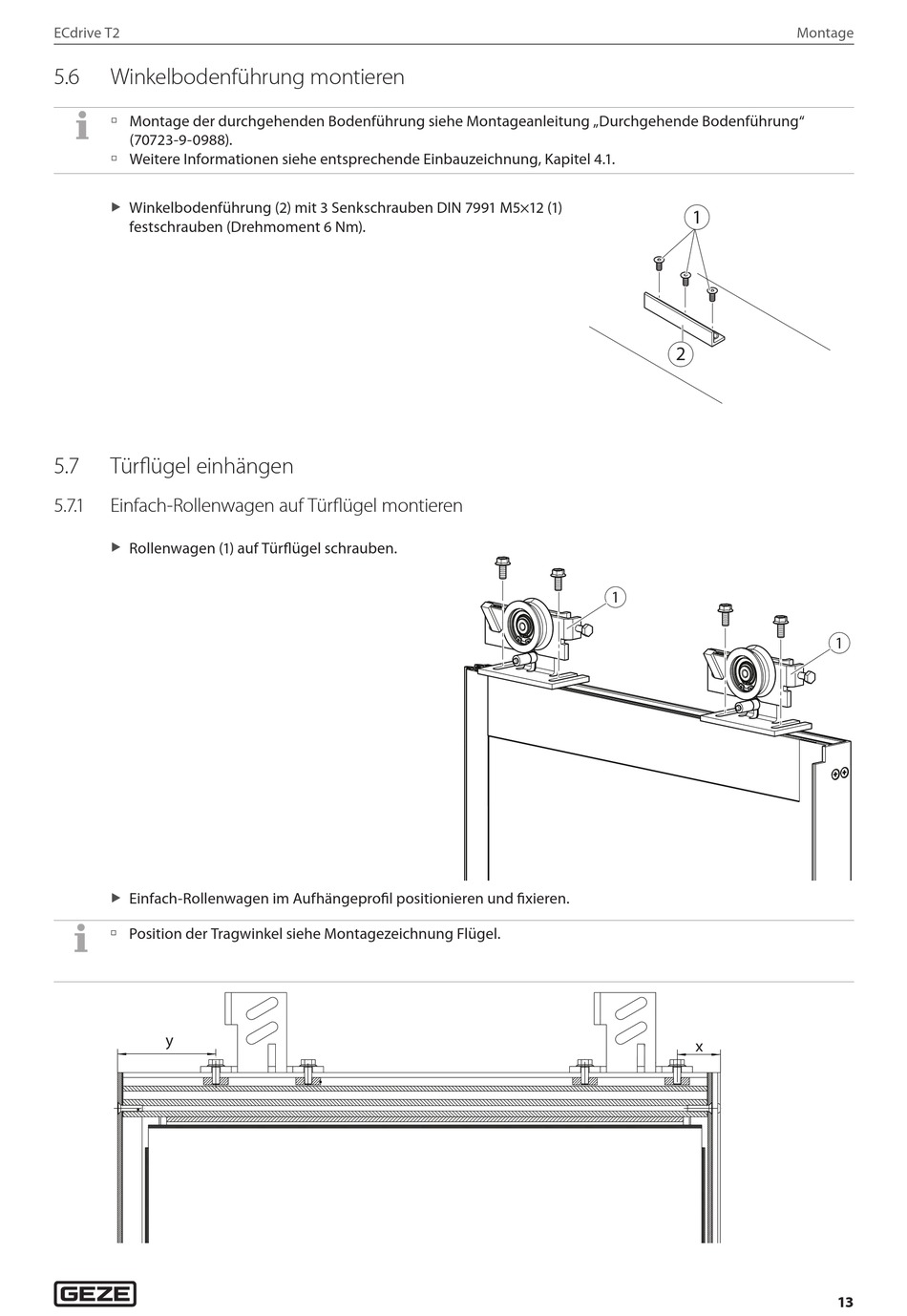

Winkelbodenführung montieren
à Montage der durchgehenden Bodenführung siehe Montageanleitung „Durchgehende Bodenführung"
(70723-9-0988).
à Weitere Informationen siehe entsprechende Einbauzeichnung, Kapitel 4.1.
Winkelbodenführung (2) mit 3 Senkschrauben DIN 7991 M5×12 (1)
X
festschrauben (Drehmoment 6 Nm).
5.7
Türflügel einhängen
5.7. 1
Einfach-Rollenwagen auf Türflügel montieren
Rollenwagen (1) auf Türflügel schrauben.
X
Einfach-Rollenwagen im Aufhängeprofil positionieren und fixieren.
X
à Position der Tragwinkel siehe Montagezeichnung Flügel.
y
1
2
1
x
Montage
