Montage
5.7.2

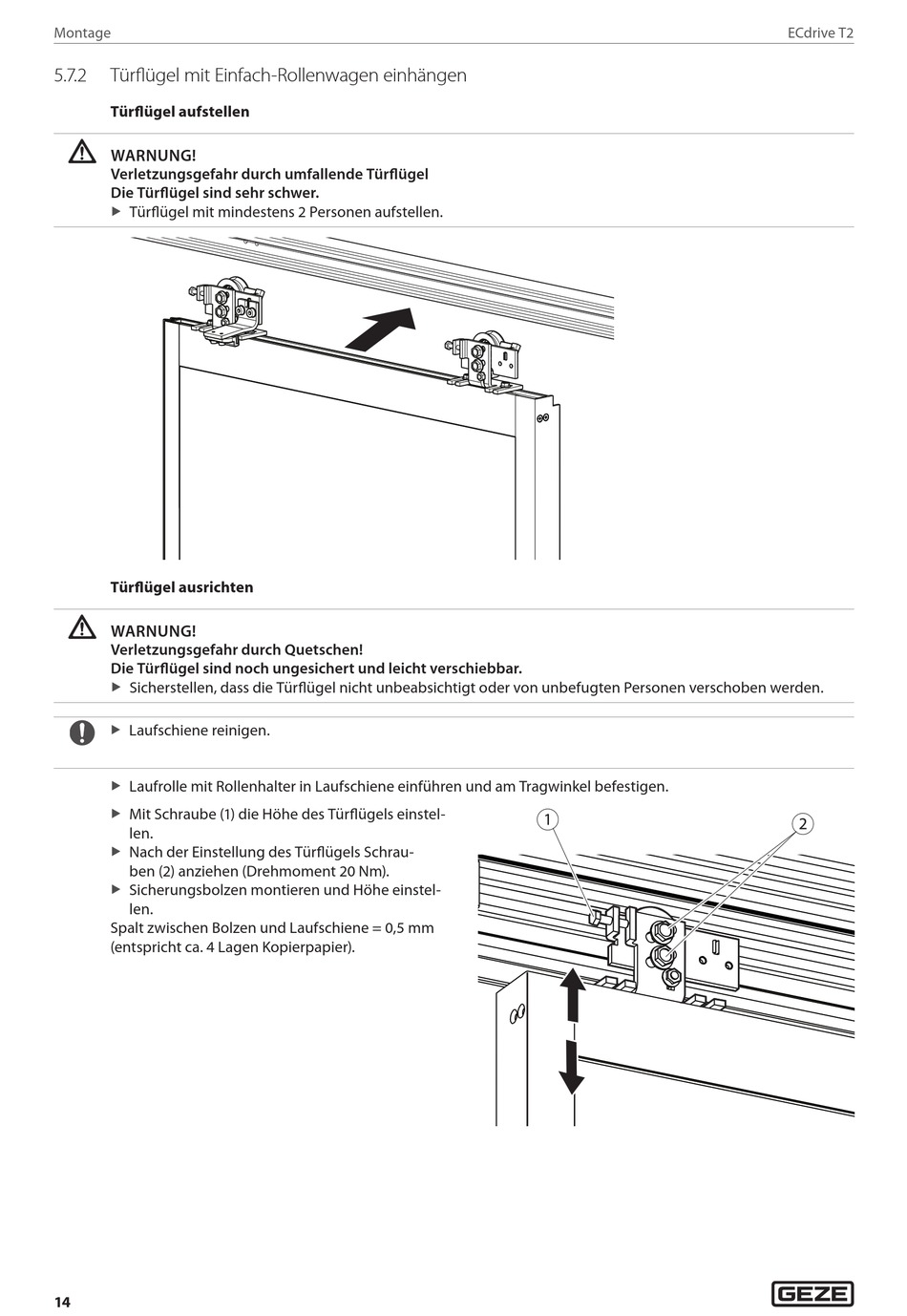

Türflügel mit Einfach-Rollenwagen einhängen
Türflügel aufstellen
WARNUNG!
Verletzungsgefahr durch umfallende Türflügel
Die Türflügel sind sehr schwer.
Türflügel mit mindestens 2 Personen aufstellen.
X
Türflügel ausrichten
WARNUNG!
Verletzungsgefahr durch Quetschen!
Die Türflügel sind noch ungesichert und leicht verschiebbar.
Sicherstellen, dass die Türflügel nicht unbeabsichtigt oder von unbefugten Personen verschoben werden.
X
Laufschiene reinigen.
X
Laufrolle mit Rollenhalter in Laufschiene einführen und am Tragwinkel befestigen.
X
Mit Schraube (1) die Höhe des Türflügels einstel-
X
len.
Nach der Einstellung des Türflügels Schrau-
X
ben (2) anziehen (Drehmoment 20 Nm).
Sicherungsbolzen montieren und Höhe einstel-
X
len.
Spalt zwischen Bolzen und Laufschiene = 0,5 mm
(entspricht ca. 4 Lagen Kopierpapier).
14
ECdrive T2
