Installation / Inbetriebnahme
2.1.3
Parametrieren der Master-Anschaltbaugruppen
2.1.3.1
Konfiguration der Steuerung (z.B. Siemens S7)
Durch die graphische Oberfläche ist die Siemens S7 sehr einfach für das PROFIBUS-Netzwerk zu
konfigurieren. Nachdem Sie den Aufbau der Steuerung eingestellt haben, konfigurieren Sie die ver-
wendete Anschaltbaugruppe wie folgt: Verwenden Sie zur Projektierung unsere Stammdatendatei
KOLL045D.GSD. Gezeigt wird im Folgenden eine SIEMENS Steuerung. Andere Steuerungen kön-
nen ebenfalls für die BECKHOFF PROFIBUS Erweiterungskarte konfiguriert werden.

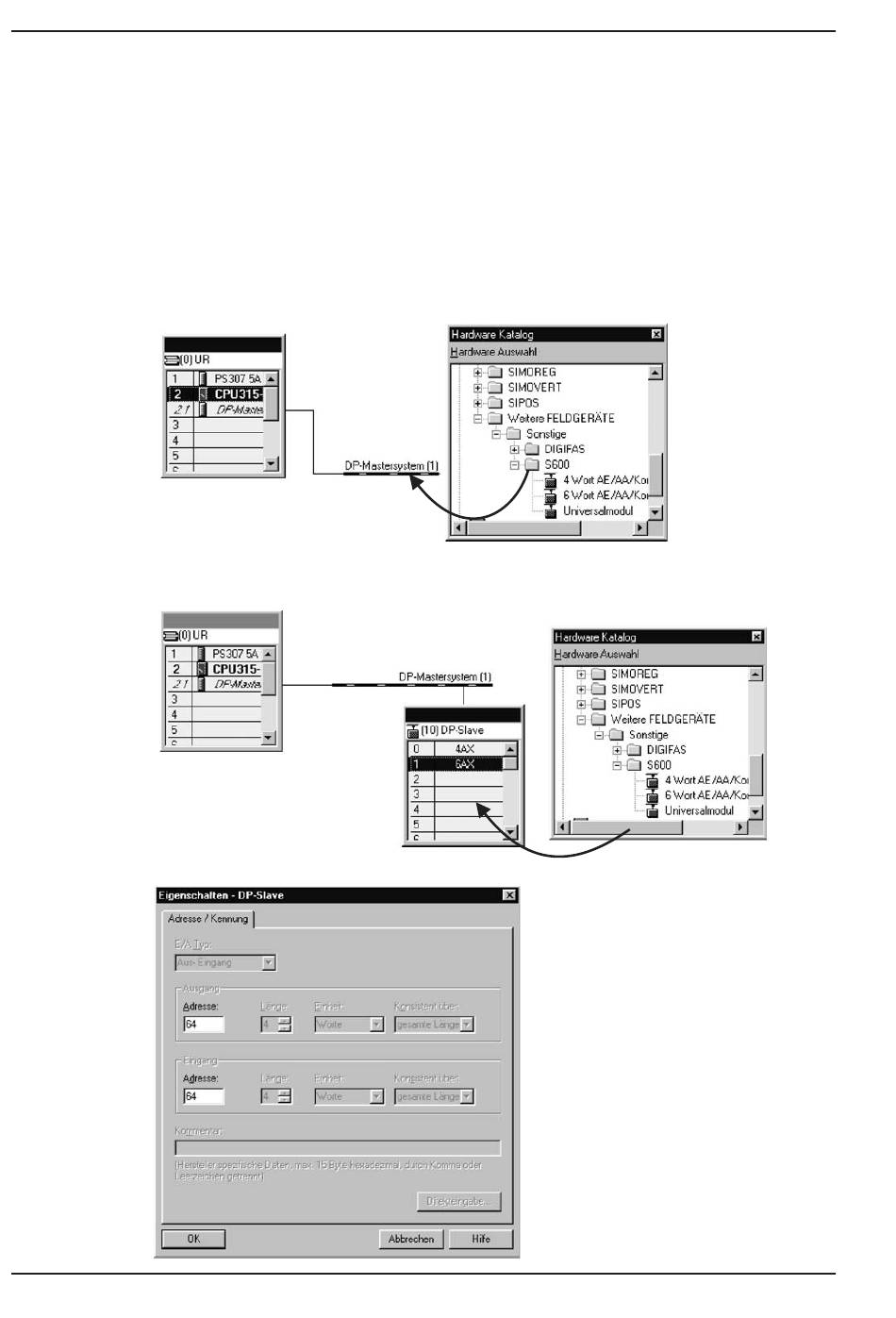

Öffnen Sie den Hardware-Katalog und ziehen das Symbol des entsprechenden Gerätes auf die
Darstellung des Bussystems (drag & drop). Es öffnet sich automatisch ein Fenster zur allgemeinen
Parametrierung des Feldgerätes. Stellen Sie hier bitte die Teilnehmeradresse ein.
Anschliessend ziehen Sie bitte nach dem gleichen System wie oben die Module aus dem Hard-
ware-Katalog in die Box des Feldgerätes, wobei das 4-Wort Modul im Fach 0 und das 6-Wort Modul
im Fach 1 liegen muss.
Es öffnet sich wieder ein Fenster, in dem Sie die Module parametrieren können.
10
12/05
PROFIBUS für AX2000/2500
BECKHOFF
