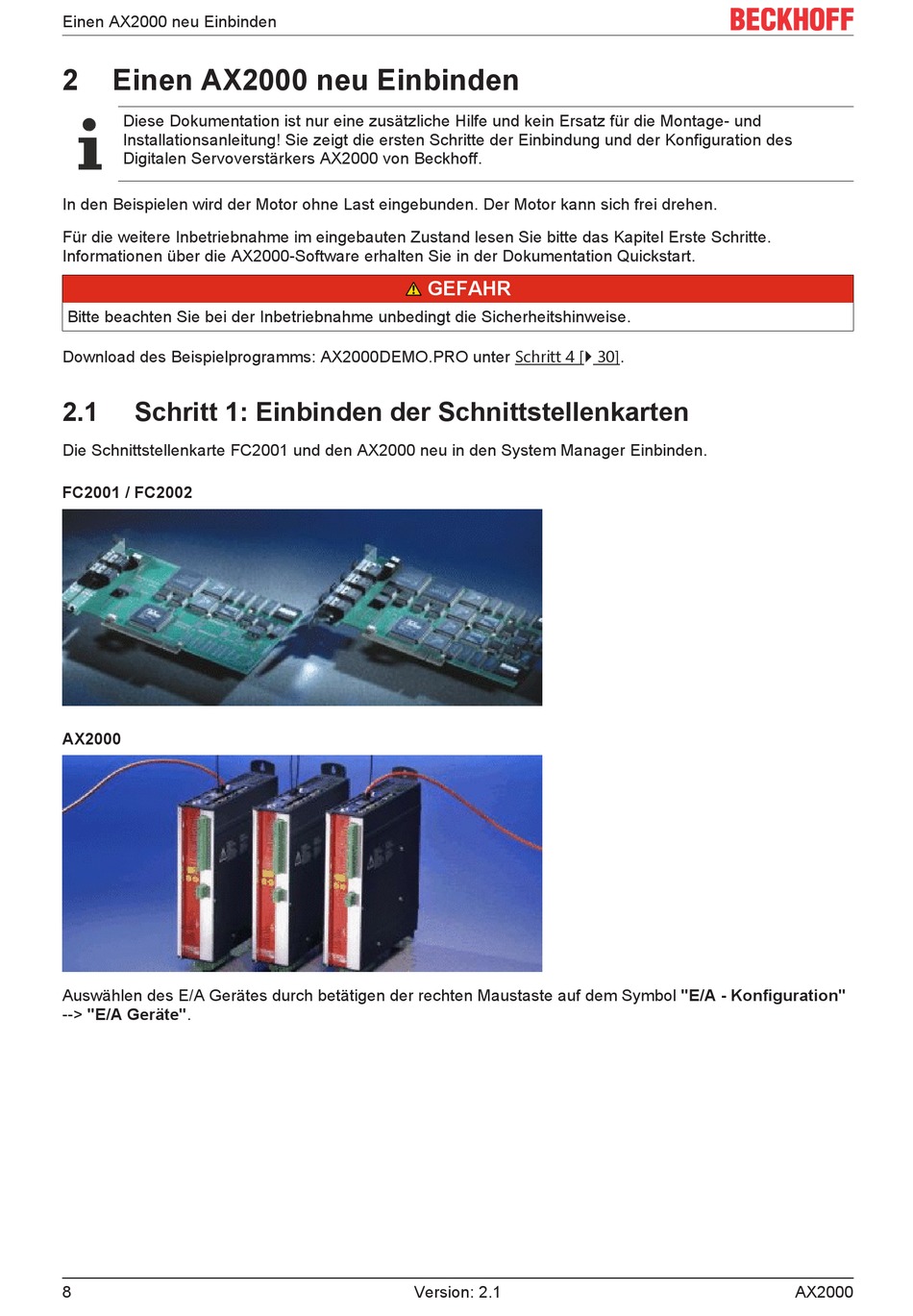

Einen Ax2000 Neu Einbinden; Schritt 1: Einbinden Der Schnittstellenkarten - Beckhoff Ax2000 Dokumentation

Einen AX2000 neu Einbinden

2 Einen AX2000 neu Einbinden
Diese Dokumentation ist nur eine zusätzliche Hilfe und kein Ersatz für die Montage- und
Installationsanleitung! Sie zeigt die ersten Schritte der Einbindung und der Konfiguration des
Digitalen Servoverstärkers AX2000 von Beckhoff.
In den Beispielen wird der Motor ohne Last eingebunden. Der Motor kann sich frei drehen.
Für die weitere Inbetriebnahme im eingebauten Zustand lesen Sie bitte das Kapitel Erste Schritte.
Informationen über die AX2000-Software erhalten Sie in der Dokumentation Quickstart.
Bitte beachten Sie bei der Inbetriebnahme unbedingt die Sicherheitshinweise.
Download des Beispielprogramms: AX2000DEMO.PRO unter Schritt 4 [} 30].
2.1

Schritt 1: Einbinden der Schnittstellenkarten

Die Schnittstellenkarte FC2001 und den AX2000 neu in den System Manager Einbinden.
FC2001 / FC2002
AX2000
Auswählen des E/A Gerätes durch betätigen der rechten Maustaste auf dem Symbol "E/A - Konfiguration"
--> "E/A Geräte".
8
GEFAHR
Version: 2.1 AX2000
