CAPTURE 4 - CAPTURE 4 FI
• In regelmäßigen Abständen (mindesten alle 100 Ar-
beitsstunden) müssen Sie das Niveau des Schmier-
mittels im Getriebe (Abb. 53 Pkt. 5) kontrollieren.
Solche Arbeitsvorgänge werden durch Loslösen der
Schrauben (Abb. 53 Pkt. 1), Beseitigung des Flan-
sches (Abb. 53 Pkt. 2), des Gehäuses (Abb. 53
Pkt. 3) und des Deckels (Abb. 53 Pkt. 4) auf dem
Getriebe durchgeführt.

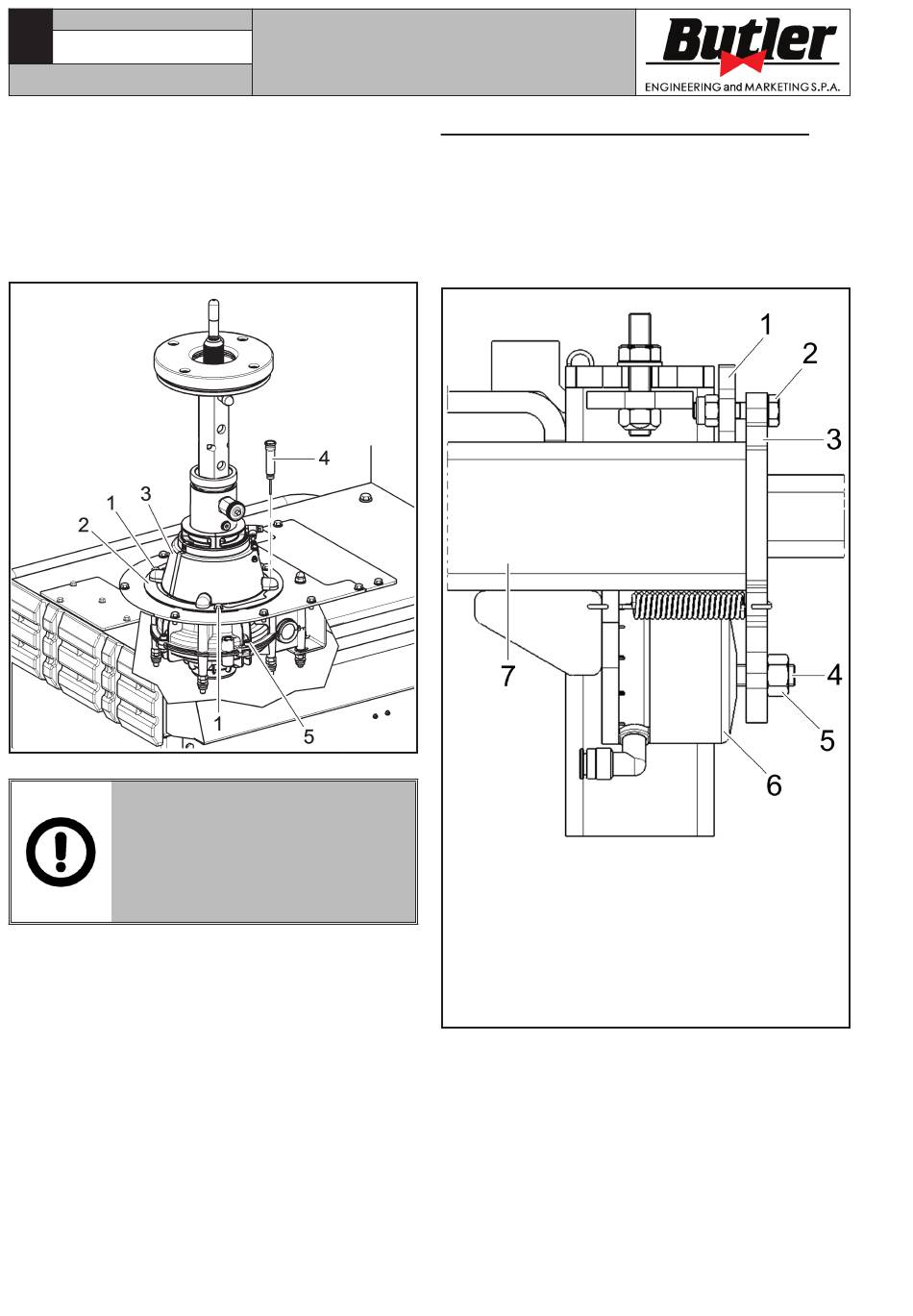

Abb. 53
FÜR ALLE AUS DER NICHTBE-
ACHTUNG DIESER ANWEISUNGEN
EVENTUELL ENTSTEHENDEN
SCHÄDEN IST DER HERSTELLER
NICHT HAFTBAR ZU MACHEN;
SIE FÜHREN ZUM VERFALL DER
GARANTIE!!
BEDIENUNGS- UND
WARTUNGSHANDBUCH
14.1 Einstellung der Sperrvorrichtung
Im Fall von Drehpunktschrauben (Abb. 54 Pkt. 2)
mit Sperrvorrichtung (Abb. 54 Pkt. 3) auf Anschlag
auf der Führung des Abdrückerarms (Abb. 54 Pkt. 7)
(nicht auf der Einstellplatte (Abb. 54 Pkt. 1)), führen
Sie das Verfahren zur Einstellung der Sperrvorrichtung
durch, wie folgt dar.
Abb. 54
LEGENDE
1 – Einstellplatte
2 – Drehpunktschrauben
3 – Sperrvorrichtung
4 – Einstellzapfen
5 – Klemm-Mutter
6 – Zylinder für Sperrvorrichtung-Antrieb
7 – Führung des Abdrückerarms
