1296-M013-2_B
D
Seite 21 von 53
7
5
6

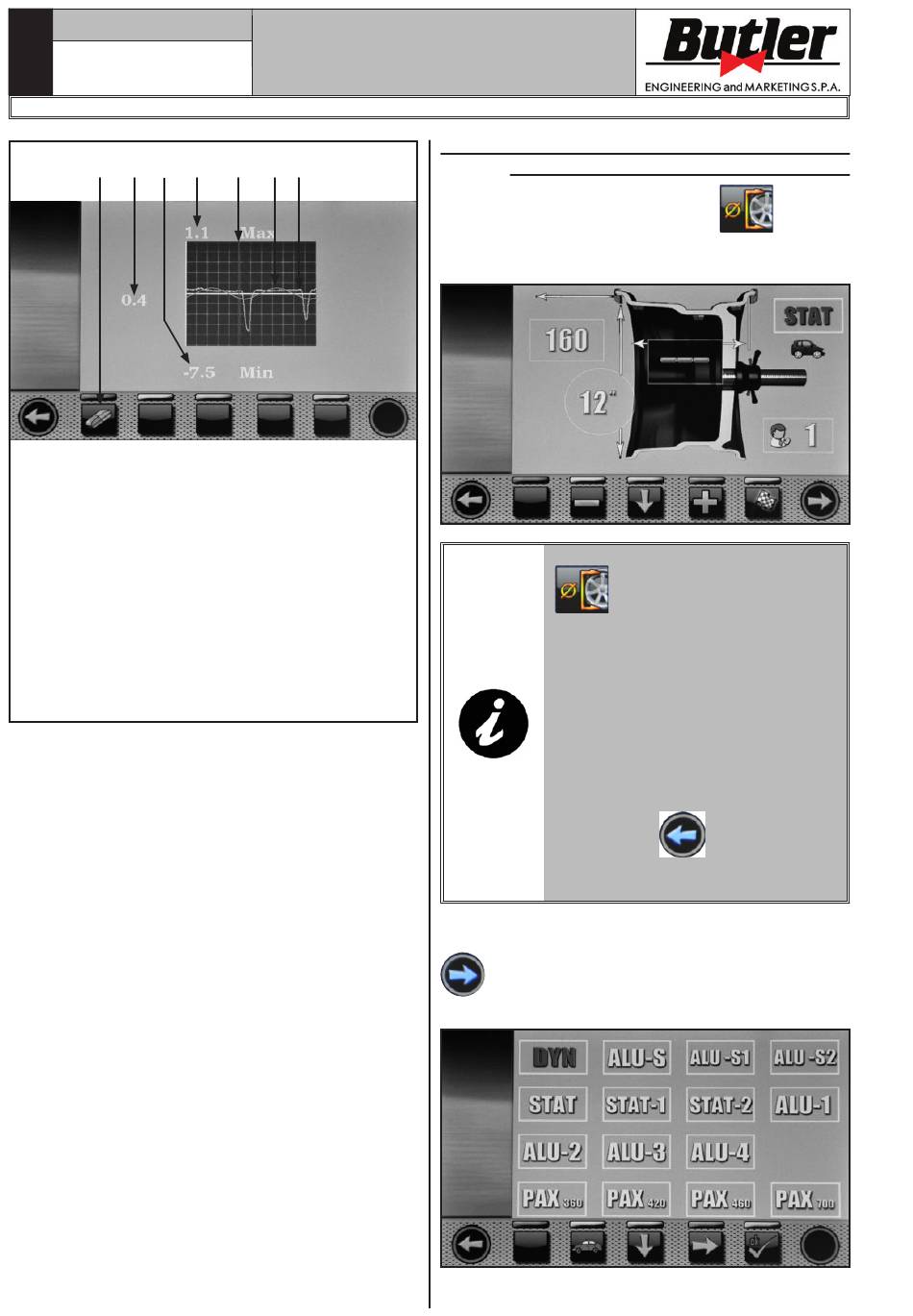

LEGENDE
1 – Grundsinuslinie (fuchsien-farbig)
2 – Diagramm der erkannten Unrundheit (grün-
farbig)
3 – Schieber, der die aktuelle Position der Felge
("12 Uhr") (rot) zeigt
4 – Abgelesener Wert in mm der höchsten Gipfel
der Unvollkommenheit auf der Felge
5 – Wert in mm Unvollkommenheit der Felge in
der aktuellen Position
6 – Abgelesener Wert in mm der niedrigsten
Gipfel der Unvollkommenheit auf der Felge
7 – Diagramm Löschen-Taste
Das grüne Diagramm (Abb. 28 Pkt. 2) stellt genau
die geometrische Form der Felge dar. Je mehr die Fel-
ge ist rund und linear, je mehr die Kurve ist flach; im
Gegensatz je mehr die Felge hat Mängel, je mehr das
Diagramm ist groß.
Sie können die Unrundheit im Diagramm durch manu-
elles Drehen der Felge folgen; der rote Cursor (Abb. 28
Pkt. 3), zeigt die Position der Felge bei "12 Uhr" an.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
4
3
1 2
Abb. 28
LIBRAK340TOUCH
13.2.2 Einstellung der Programme durch
Bildschirm Erfassung des Messwerts
Von Seite "Home", drücken Sie Taste
Pkt. 1), um den folgende "Erfassung des Messwerts"
Bildschirm zu sehen:
Um das Auswuchtprogramm zu wählen, drücken Sie
das Programmsymbol (Abb. 29 Pkt. 3) oder die Taste
. Der folgende Auswahlbildschirm der Program-
me erscheint:
DURCH DRÜCKEN DER TASTE
(Abb. 19 Pkt. 1) WERDEN
DIE IM ABS. 13.2.1 BESCHRIE-
BENE AUTOMATISCHE FUNK-
TIONEN FÜR DIE AUSWUCHT-
VERFAHRENSWAHL DES ARMS
D E S A B S TA N D - D U R C H M E S -
SER TASTERS DEAKTIVIERT.
UM DIE AUTOMATISCHE FUNK-
TIONEN VON AUSWUCHTPRO-
GRAMM-WAHL MIT TASTERARM
WIEDER ZU BENUTZEN, DRÜCKEN
SIE TASTE
, UM AUF DER
"HOME" SEITE ZURÜCKZUKEHE-
REN.
(Abb. 19
