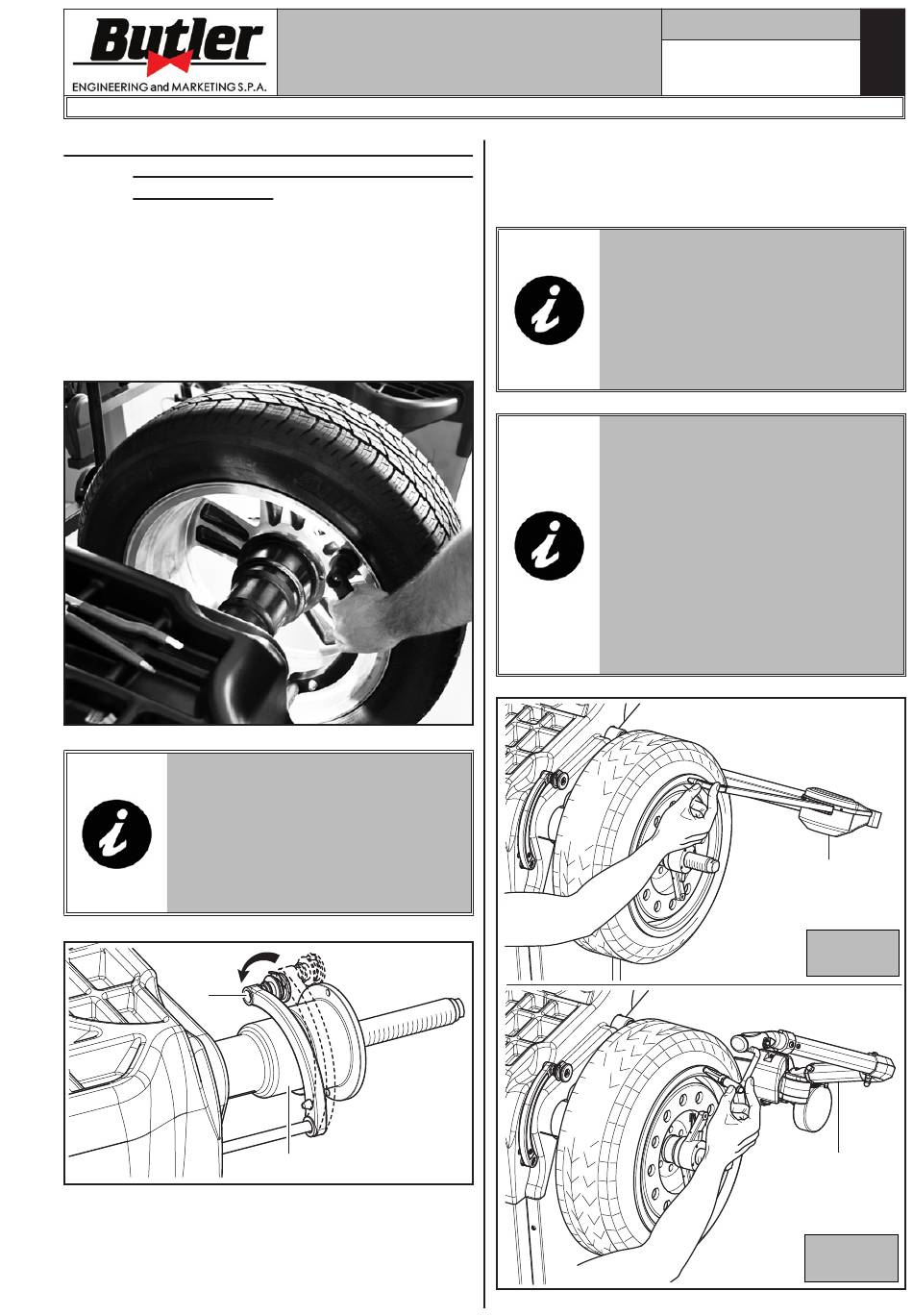

14.2.1 Schnelleinstellung der Programme
und Maße durch Abstand-Durchmes-
serstaster Arm
Die Nutzung des Arms des Abstand-Durchmesser-
stasters ermöglicht die automatische Schnellwahl des
Auswuchtprogramms und die Aufnahme dieser Maße.
Von der "Home"-Seite:
- bringen Sie in Verbindung den Greifer für die Anbrin-
gungsstelle des Gewichtes mit dem inneren Teil der
Felge (nur 1 Kontaktpunkt), um das "STATISCHE"
Programm zu wählen (siehe Abb. 42).
Abb. 42
BRINGEN SIE MEHRMALS DEN
TASTERSARM (ABB. 43 PKT. 1) IN
VERBINDUNG MIT DER SPINDEL
(ABB. 43 PKT. 2), UND DAS PRO-
GRAMM GEHT VOM "STATISCH"
ZUM "STATISCH 1" UND DANN
"STATISCH 2" ÜBER, UM DANN
AM ANFANG ZURÜCKZUKEHEREN.
1
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 43
2
- bringen Sie in Verbindung den Greifer für die An-
bringungsstelle des Gewichtes mit dem inneren Teil
der Felge (2 Kontaktpunkte) (siehe Abb. 42) um
"ALU-S" zu wählen.
BRINGEN SIE MEHRMALS DEN
TASTERSARM (ABB. 43 PKT. 1)
IN VERBINDUNG MIT DER SPIN-
DEL (ABB. 43 PKT. 2), UND DAS
PROGRAMM GEHT VOM "ALU-S"
ZUM ALU-S1" UND DANN "ALU-
S2" ÜBER, UM DANN AM ANFANG
ZURÜCKZUKEHEREN.
IMMER, WENN DES DURCHMES-
SER -BREITENTASTERS UND/
ODER DEN BREITENTASTER
(GAR307 ODER GAR305, SIEHE
ABB. 44) (FALLS VORHANDEN)
IN POSITION FÜR EIN PAAR SE-
KUNDEN GEGEN DER FELGE
(BIS DIE MASCHINE STOSST EIN
SCHALLSIGNAL AUS) GEHALTEN
WIRD, SPEICHERT MAN DIE POSI-
TION UND LÄDT DIE GEMESSENE
WERTE IN DEM GEWÄHLTEN AUS-
WUCHTPROGRAMM.
1297-M008-4_B
Seite 28 von 68
Abb. 44
Automatische
Breitemessung
GAR307
Automatische
Breitemessung
GAR305
